Bedienungsanleitung für Subwoofer Ground Zero GZNW 12X-D2
Schnelle Hilfe und Anleitung für den Ground Zero GZNW 12X-D2 Subwoofer. Erfahren Sie alles über Verkabelung, Gehäuseempfehlungen, technische Daten und Sicherheitshinweise.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen und Installationshinweise für den Ground Zero GZNW 12X-D2 Nuclear Series Subwoofer. Der Subwoofer ist für High-End-Audio-Setups und SPL-Wettbewerbe konzipiert. Für eine optimale Leistung wird empfohlen, den Einbau und die Abstimmung durch eine spezialisierte Fachwerkstatt durchführen zu lassen.
Sicherheitshinweise
- Halten Sie Verpackungsteile von Kindern und Haustieren fern (Erstickungsgefahr).
- Dauerhafte Lautstärkepegel über 85 dB können zu irreparablen Gehörschäden führen.
- Vermeiden Sie Pegel von 130 dB oder mehr, da diese die Wahrnehmung von Verkehrsgeräuschen behindern.
- Der Hersteller übernimmt keine Haftung für Schäden durch unsachgemäßen Einbau oder Wettbewerbsnutzung.
Einbauhinweise
- Bohren Sie niemals Löcher in den Kraftstofftank, Bremsleitungen oder wichtige Fahrzeugteile.
- Vermeiden Sie das Verlegen von Kabeln über scharfe Kanten.
- Verlegen Sie Signal- und Lautsprecherkabel getrennt von stromführenden Kabeln, um Störungen zu vermeiden.
- Halten Sie Kabel von Antennenelektronik fern.
- Verwenden Sie ausreichend dimensionierte Kabel für die Stromversorgung und Lautsprecherverbindung.
Technische Daten
Der GZNW 12X-D2 verfügt über eine 3-Zoll-Kupferschwingspule und eine 4-lagige Polycotton-Zentrierung. Die Impedanz beträgt 2 x 2 Ohm. Die empfohlene Verstärkerleistung liegt zwischen 1500 und 3500 WRMS.
Gehäuseempfehlungen
Für eine optimale Bassreflex-Performance wird ein Gehäusevolumen von 90 Litern netto empfohlen. Die Port-Abstimmung sollte bei 25 Hz liegen (Port-Maße: 2 x 250 cm, Länge 257 mm). Bitte beachten Sie, dass die finale Abstimmung je nach Fahrzeug und persönlichem Geschmack variieren kann.
Verkabelungsmöglichkeiten
Der Subwoofer bietet verschiedene Anschlussoptionen zur Impedanzanpassung:
- Serielle Verkabelung: Führt zu 4 Ohm Gesamtimpedanz.
- Parallele Verkabelung: Führt zu 1 Ohm Gesamtimpedanz.
- Gemischte Verkabelung (Parallel/Seriell): Führt zu 2 Ohm Gesamtimpedanz.
Entsorgung
Lautsprecher enthalten magnetisierte Metalle und wertvolle Rohstoffe. Entsorgen Sie das Gerät nicht über den Hausmüll, sondern bringen Sie es zu einer lokalen Recyclingeinrichtung.
Herstellerinformationen
Ground Zero GmbH
Praktische Hilfe
Typische Probleme
Verzerrter Klang oder schlechte Performance

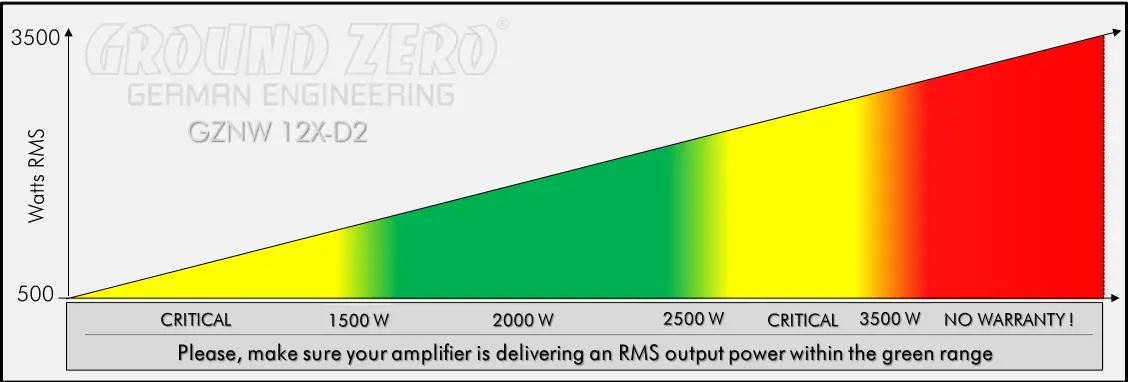

Überprüfen Sie, ob die Verstärkerleistung innerhalb des empfohlenen Bereichs (1500-3500 WRMS) liegt und ob das Gehäusevolumen korrekt abgestimmt ist.
Kein Ton oder Ausfall
Prüfen Sie die Verkabelung der Schwingspulen und die Impedanzanpassung am Verstärker. Stellen Sie sicher, dass keine Kabel beschädigt sind.
Störgeräusche im Radio
Stellen Sie sicher, dass Signal- und Lautsprecherkabel getrennt von stromführenden Kabeln und Antennenelektronik verlegt wurden.
Vor der Verwendung
- Prüfen Sie den Einbauort auf Hindernisse wie Bremsleitungen oder Kraftstofftanks.
- Stellen Sie sicher, dass der Verstärker die empfohlene RMS-Leistung liefert.
- Wählen Sie die passende Verkabelungsoption (Seriell/Parallel) für Ihre gewünschte Impedanz.
- Verwenden Sie ausreichend dimensionierte Kabelquerschnitte.
- Planen Sie das Gehäusevolumen (90L empfohlen) vor dem Einbau.
Technische Daten in der Praxis
- Impedanz (2 x 2 Ohm)
- Zwei separate Schwingspulen ermöglichen flexible Anschlusskonfigurationen (1, 2 oder 4 Ohm).
- Empfohlene Verstärkerleistung
- 1500 – 3500 WRMS. Betrieb außerhalb dieses Bereichs kann die Garantie gefährden oder den Subwoofer beschädigen.
- Xmax (62 mm / 2.44 inch)
- Der maximale lineare Auslenkungsweg des Subwoofers.
Abbildungen und Diagramme
- Die Verkabelungsdiagramme zeigen, wie die zwei Schwingspulen für 1, 2 oder 4 Ohm Impedanz angeschlossen werden.
- Die Abmessungsskizze hilft bei der Berechnung des Einbauausschnitts (282 mm) und der benötigten Einbautiefe (210 mm).
Modellkompatibilität
- Geeignet für SPL-Wettbewerbe und High-Level-Audio-Setups.
- Die Gehäuseempfehlungen sind Richtwerte; eine individuelle Abstimmung der Portlänge wird empfohlen.
