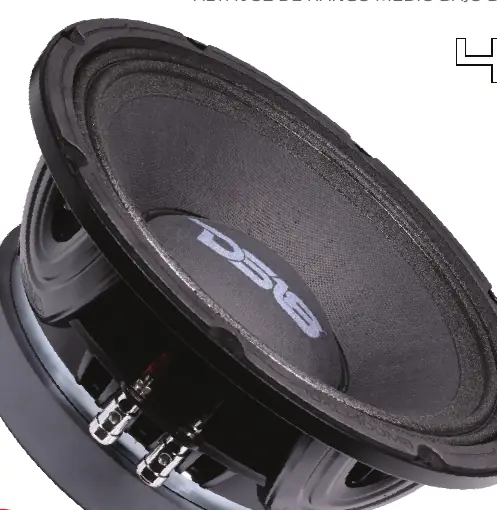

Dieses Dokument enthält die technischen Daten und Einbaumaße für den DS18 10XL1400MB-4 10-Zoll-Mitteltöner. Es dient als Referenz für die Installation und Systemintegration in Car-Audio-Systeme.
Technische Spezifikationen
- Nenndurchmesser: 10 Zoll / 254 mm
- Nennimpedanz: 4 Ohm
- RMS-Belastbarkeit: 700 Watt
- Maximale Belastbarkeit: 1400 Watt
- Empfindlichkeit: 98 dB (1W/1m)
- Frequenzgang: 40 Hz - 5 kHz
- Empfohlener Hochpass-Crossover: 80 Hz
Thiele & Small Parameter
- Vas (Äquivalentvolumen): 17,1 L / 0,603 ft³
- Xmax (Auslenkung): 4 mm
- Fs (Resonanzfrequenz): 70 Hz
- Qts (Gesamtgüte): 0,296
- Re (Gleichstromwiderstand): 3,6 Ohm
- Sd (Membranfläche): 363 cm²

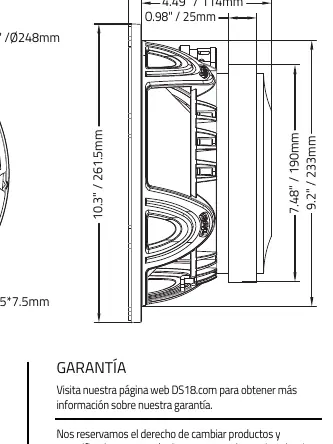

Abmessungen und Einbau
Für den Einbau sind folgende Maße zu beachten:
- Gesamtdurchmesser: 10,3 Zoll / 261,5 mm
- Einbauausschnitt (Baffle Cutout): 9,2 Zoll / 233 mm
- Einbautiefe: 4,4 Zoll / 114 mm
- Gesamttiefe: 4,93 Zoll / 125 mm
Garantie und Sicherheit
Besuchen Sie DS18.com für Informationen zur Garantie. Beachten Sie die Warnhinweise bezüglich Krebs und reproduktiven Schäden gemäß P65Warning.ca.gov.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
DS18
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass ein Hochpassfilter bei 80 Hz verwendet wird, um den Lautsprecher vor zu tiefen Frequenzen zu schützen.
Der Lautsprecher hat eine Nennimpedanz von 4 Ohm. Stellen Sie sicher, dass Ihr Verstärker für diese Last ausgelegt ist.
Vor der Verwendung
- Überprüfen Sie den Einbauausschnitt (9,2 Zoll / 233 mm).
- Stellen Sie sicher, dass der Verstärker für 4 Ohm Impedanz geeignet ist.
- Verwenden Sie einen Hochpassfilter bei 80 Hz.
- Prüfen Sie die Einbautiefe (4,4 Zoll / 114 mm).
