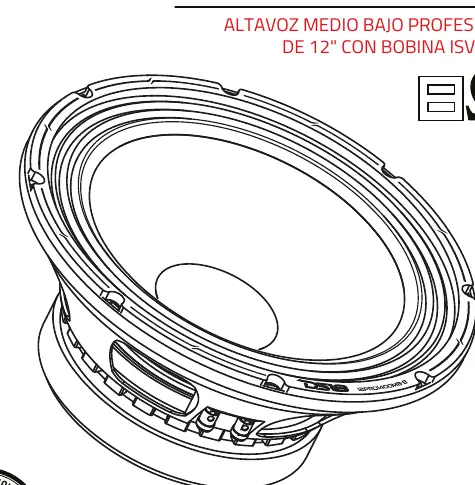

Bedienungsanleitung für DS18 12PRO1400MB-8 12-Zoll-Mid-Bass-Lautsprecher
Erfahren Sie alles über den DS18 12PRO1400MB-8 12-Zoll-Mid-Bass-Lautsprecher. Diese Anleitung enthält technische Spezifikationen, Thiele-Small-Parameter, Einbaumaße und wichtige Hinweise zur Leistung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technisches Datenblatt und Installationshilfe für den DS18 12PRO1400MB-8 12-Zoll-Mid-Bass-Lautsprecher. Es enthält alle notwendigen Parameter für die Gehäuseberechnung und den Einbau. Bitte beachten Sie, dass der Lautsprecher eine Nennimpedanz von 8 Ohm aufweist und ein Hochpass-Crossover bei 60 Hz empfohlen wird, um eine optimale Leistung zu gewährleisten.
Technische Spezifikationen
- Nenndurchmesser: 12 Zoll (300 mm)
- Nennimpedanz: 8 Ohm
- RMS-Leistung: 700 Watt
- Maximale Leistung: 1400 Watt
- Empfindlichkeit: 100 dB (1W/1m)
- Frequenzgang: 50 Hz - 5 kHz
- Empfohlener Hochpass-Crossover: 60 Hz
Thiele-Small-Parameter
Für die korrekte Berechnung von Lautsprechergehäusen sind folgende Parameter relevant:
- Vas (Äquivalentes Volumen): 97,4 L / 3,43 ft3
- Xmax (Auslenkung): 4,5 mm
- Fs (Resonanzfrequenz): 49 Hz
- Qms (Mechanischer Gütefaktor): 9,08
- Qes (Elektrischer Gütefaktor): 0,41
- Qts (Gesamtgütefaktor): 0,39
- Re (Gleichstromwiderstand): 5,2 Ohm
Abmessungen und Einbau
Stellen Sie sicher, dass der Einbauort ausreichend Platz bietet. Die wichtigsten Maße sind:
- Gesamtdurchmesser: 12,3 Zoll (314 mm)
- Einbautiefe: 5,2 Zoll (132 mm)
- Ausschnittdurchmesser (Frontmontage): 11,22 Zoll (285 mm)
- Gesamttiefe: 5,74 Zoll (146 mm)
Merkmale
- Doppelte Demodulationsringe zur Reduzierung von Verzerrungen.
- Interleaved Sandwich Voice Coil (ISV) für verbesserte Belastbarkeit.
- Verbesserte Wärmeableitung für den Langzeitbetrieb.
- Korb aus Aluminium-Druckguss.
Sicherheitshinweise
Das Produkt enthält Materialien, die unter die kalifornische Proposition 65 fallen (Krebs und reproduktive Schäden). Weitere Informationen finden Sie unter www.P65Warning.ca.gov. Der Hersteller behält sich das Recht vor, Produkte und Spezifikationen jederzeit ohne Vorankündigung zu ändern.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
DS18
Praktische Hilfe
Typische Probleme
Verzerrter Klang oder Überhitzung
Überprüfen Sie, ob der Hochpass-Crossover korrekt auf 60 Hz eingestellt ist, um den Lautsprecher vor zu tiefen Frequenzen zu schützen.
Falsche Impedanzanpassung
Stellen Sie sicher, dass Ihr Verstärker für eine Last von 8 Ohm ausgelegt ist, da dies die Nennimpedanz des Lautsprechers ist.
Vor der Verwendung
- Überprüfen Sie die Impedanz des Verstärkers (muss 8 Ohm unterstützen).
- Stellen Sie sicher, dass der Einbauort für einen 12-Zoll-Lautsprecher geeignet ist.
- Berechnen Sie das Gehäusevolumen basierend auf den bereitgestellten Thiele-Small-Parametern.
- Stellen Sie einen Hochpass-Crossover bei 60 Hz ein.
Technische Daten in der Praxis
- RMS Power (700W)
- Die Dauerbelastbarkeit, die der Lautsprecher im normalen Betrieb ohne Schaden übersteht.
- Sensitivity (100 dB)
- Gibt an, wie laut der Lautsprecher bei einer Eingangsleistung von 1 Watt in 1 Meter Entfernung spielt.
Abbildungen und Diagramme
- Das Diagramm auf Seite 3 zeigt den Frequenzgang (SPL vs Freq), der den Schalldie Leistung über das Frequenzspektrum darstellt.
- Die Maßzeichnung auf Seite 3 verdeutlicht die Einbautiefe von 132 mm und den Ausschnittdurchmesser von 285 mm.
Modellkompatibilität
- Empfohlener Hochpass-Crossover: 60 Hz.
- Nennimpedanz: 8 Ohm.
