Bedienungsanleitung für Ground Zero GZIW 12XSPL-D2 Subwoofer
Erfahren Sie alles über den Einbau und die technischen Daten des Ground Zero GZIW 12XSPL-D2 Subwoofers. Inklusive Gehäuseempfehlungen, Sicherheitshinweisen und Spezifikationen für eine optimale Leistung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Ground Zero GZIW 12XSPL-D2 ist ein leistungsstarker SPL-Subwoofer, der für den Einsatz in Fahrzeugen konzipiert wurde. Diese Anleitung enthält wichtige Sicherheitshinweise, Einbauempfehlungen und technische Spezifikationen. Bitte beachten Sie, dass die Gehäuseempfehlungen lediglich Richtwerte darstellen und die finale Abstimmung, insbesondere die Portlänge, je nach Fahrzeug und persönlichem Geschmack angepasst werden sollte.
Einbauhinweise
- Sicherheit geht vor: Bohren Sie niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile.
- Kabelverlegung: Führen Sie Kabel niemals über scharfe Kanten, um Beschädigungen zu vermeiden.
- Störungsvermeidung: Verlegen Sie Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabeln.
- Trennung: Verlegen Sie Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln.
- Dimensionierung: Verwenden Sie ausreichend dimensionierte Strom- und Lautsprecherkabel für den Anschluss der Komponente.
Technische Daten
Der Subwoofer verfügt über eine 63 mm (2,5") Kupferschwingspule und eine verstärkte Papiermembran mit 3D-Wabenstruktur. Die Belastbarkeit (SPL) beträgt 1000 Watt, wobei eine Verstärkerleistung von 500 bis 1000 Watt empfohlen wird.
- Impedanz: 2 x 2 Ohm
- Resonanzfrequenz (Fs): 32,5 Hz
- Einbaudurchmesser: 285 mm
- Einbautiefe: 162 mm
- Außendurchmesser: 310 mm

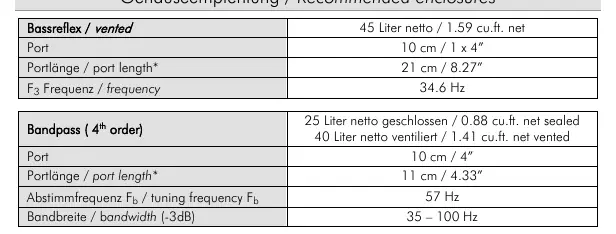

Gehäuseempfehlungen
Für den GZIW 12XSPL-D2 werden zwei Gehäusevarianten empfohlen:
- Bassreflex (vented): 45 Liter netto, Port 10 cm, Portlänge 21 cm, F3 Frequenz 34,6 Hz.
- Bandpass (4. Ordnung): 25 Liter netto geschlossen / 40 Liter netto ventiliert, Port 10 cm, Portlänge 11 cm, Abstimmfrequenz 57 Hz, Bandbreite 35–100 Hz.
Sicherheit und Garantie
Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Gehörschäden führen. Die Gewährleistung entspricht der gesetzlichen Regelung. Defekte, die durch Überlastung, unsachgemäße Behandlung oder Teilnahme an Wettbewerben entstanden sind, sind von der Gewährleistung ausgeschlossen.
Herstellerinformationen
Ground Zero GmbH
Praktische Hilfe
Typische Probleme
Verzerrungen oder Störgeräusche im Audiosignal
Stellen Sie sicher, dass Signal- und Lautsprecherkabel getrennt von stromführenden Kabeln verlegt wurden und nicht in der Nähe von Antennenkabeln verlaufen.
Beschädigung am Fahrzeug während der Installation
Bohren Sie niemals Löcher in den Tank, Bremsleitungen oder wichtige Fahrzeugteile. Prüfen Sie vor dem Bohren die Rückseite der Montagefläche.
Vor der Verwendung
- Prüfen Sie, ob die verwendeten Strom- und Lautsprecherkabel ausreichend dimensioniert sind.
- Stellen Sie sicher, dass keine Kabel über scharfe Kanten geführt werden.
- Überprüfen Sie die Gehäuseabmessungen vor dem Bau, um die empfohlenen Nettovolumina einzuhalten.
- Stellen Sie sicher, dass der Subwoofer sicher befestigt ist.
Technische Daten in der Praxis
- Belastbarkeit (SPL)
- 1000 Watt - Maximale Belastbarkeit für den Wettbewerbseinsatz.
Abbildungen und Diagramme
- Das Leistungsdiagramm zeigt den empfohlenen Verstärkerleistungsbereich. Der grüne Bereich markiert den empfohlenen Bereich für den täglichen Gebrauch, während der rote Bereich den Wettbewerbseinsatz ohne Garantie darstellt.
Modellkompatibilität
- Die Gehäuseempfehlungen sind Richtwerte. Die finale Abstimmung, insbesondere die Portlänge, sollte je nach Fahrzeug und persönlichem Geschmack angepasst werden.
