Bedienungsanleitung für Draper 12V Bohrschrauber 70258

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung bezieht sich auf den Draper 12V Bohrschrauber (Modell 70258). Das Gerät ist für den häuslichen Gebrauch und leichte gewerbliche Arbeiten konzipiert. Vor der Inbetriebnahme ist es wichtig, die Sicherheitshinweise zu lesen, insbesondere im Umgang mit dem Akku und dem Ladegerät. Das Gerät verfügt über ein 10mm Schnellspannbohrfutter, 20+1 Drehmomenteinstellungen und ein 2-Gang-Getriebe.

Produktbeschreibung

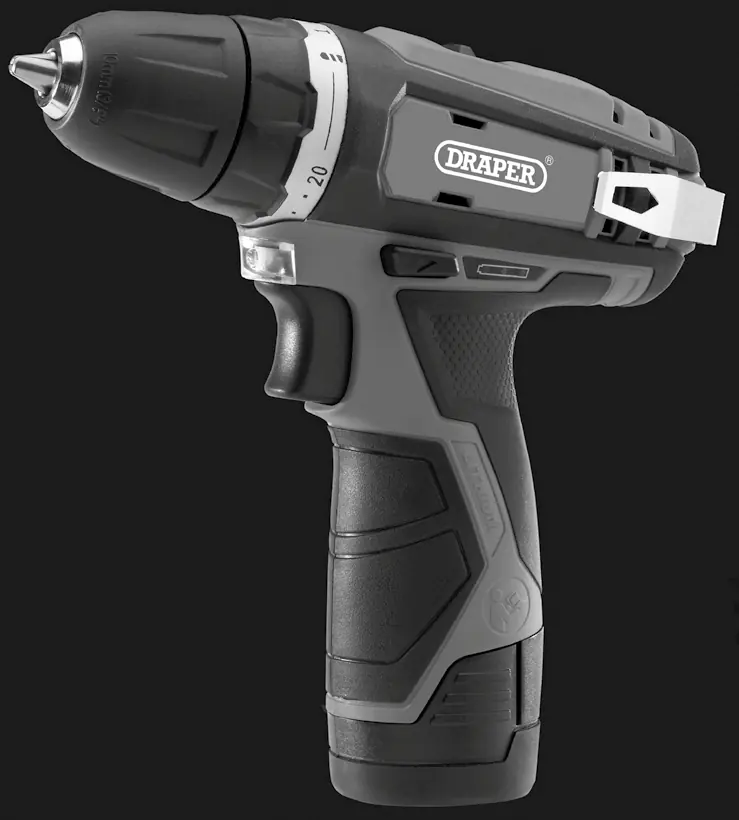

Der Bohrschrauber besteht aus folgenden Hauptkomponenten: Gasgebeschalter, LED-Arbeitslicht, 10mm Schnellspannbohrfutter, Drehmomentring, 2-Gang-Getriebe, Gürtelclip, Akkuladeanzeige, Drehrichtungsschalter, Handgriff und dem 12V 1.5Ah Akku.

Vorbereitung und Akku-Ladevorgang

Der Akku muss vor der ersten Verwendung geladen werden. Stellen Sie sicher, dass die Netzspannung mit der Angabe auf dem Ladegerät übereinstimmt. Der Ladevorgang wird durch LED-Anzeigen am Ladegerät signalisiert:

• Grün blinkend: Standby.
• Rot leuchtend: Ladevorgang läuft.
• Grün leuchtend: Ladevorgang abgeschlossen.
• Grün und Rot blinkend: Akku zu heiß oder zu kalt.

Laden Sie den Akku nur bei Umgebungstemperaturen zwischen 0°C und 45°C.

Grundlegende Bedienung

Bohrerwechsel: Das Gerät ist mit einem Schnellspannbohrfutter ausgestattet. Öffnen Sie das Futter, setzen Sie den Bohrer oder Bit ein und ziehen Sie das Futter fest.

Drehrichtung: Der Drehrichtungsschalter bestimmt die Rotation (im Uhrzeigersinn oder gegen den Uhrzeigersinn). Stellen Sie sicher, dass der Schalter in der neutralen Mittelstellung steht, um den Auslöser zu sperren, wenn das Gerät nicht verwendet wird.

Drehmoment und Geschwindigkeit: Nutzen Sie den Drehmomentring (Einstellungen 1-20), um die Schraubtiefe zu kontrollieren. Das 2-Gang-Getriebe ermöglicht die Wahl zwischen niedriger Drehzahl mit hohem Drehmoment (Schrauben) und hoher Drehzahl mit niedrigem Drehmoment (Bohren).

Bohren und Schrauben

Beim Bohren in Holz oder Kunststoff kann ein Stück Restholz unter dem Material das Splittern auf der Rückseite verhindern. Beim Bohren in Metall empfiehlt sich die Verwendung eines Körners zur Markierung und ein Tropfen Öl zur Kühlung und Schmierung des Bohrers.

Wartung und Fehlerbehebung

Halten Sie die Lüftungsschlitze frei von Staub und Ablagerungen. Sollte der Bohrschrauber nicht funktionieren, prüfen Sie den Akkuladestand und die Position des Drehrichtungsschalters. Bei Problemen mit dem Ladegerät prüfen Sie die Sicherung im Stecker.

Entsorgung

Entsorgen Sie das Gerät und den Akku nicht im Hausmüll. Nutzen Sie die örtlichen Sammelstellen für Elektro- und Elektronikaltgeräte (WEEE) und beachten Sie die spezifischen Entsorgungshinweise für Lithium-Ionen-Akkus.
