Installations- und Bedienungsanleitung für Draper Dual Roller 12V Battery FlexShade

Wichtige Informationen aus der Anleitung

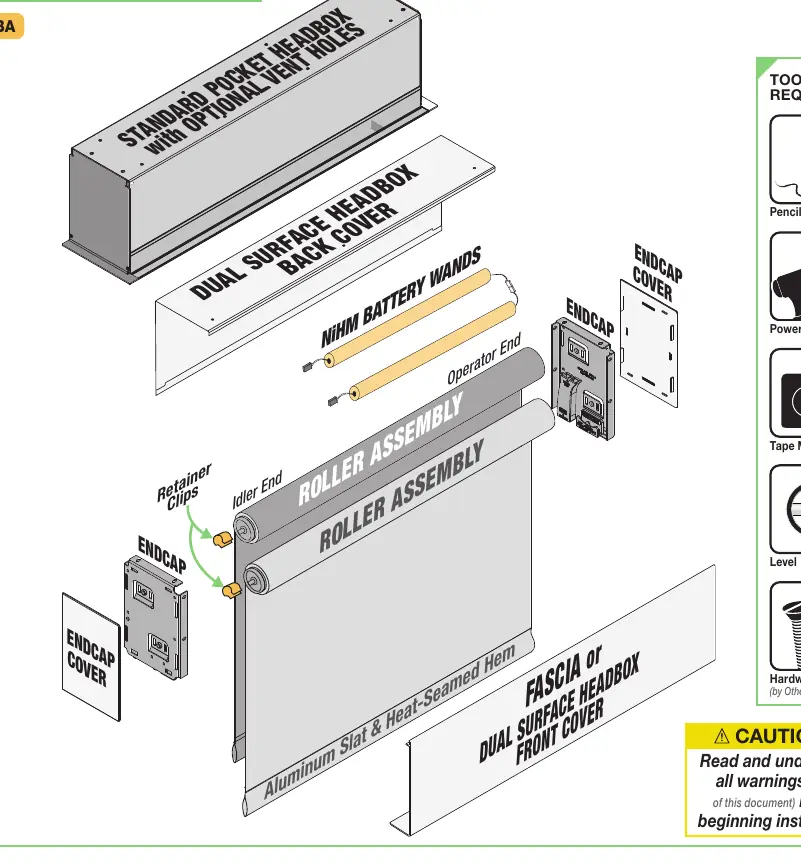

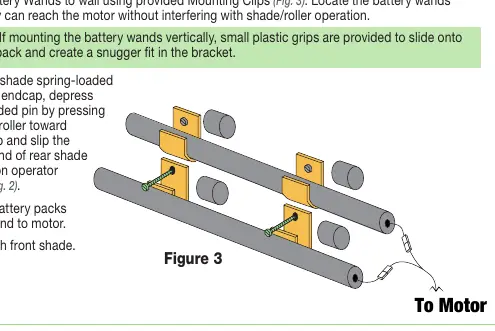

Dieses Dokument enthält Installations- und Betriebsanweisungen für das Draper Dual Roller 12V Battery FlexShade (Modell DFBA). Die Installation sollte nur von autorisiertem Fachpersonal durchgeführt werden. Stellen Sie sicher, dass alle Komponenten vor der Montage auf Vollständigkeit geprüft werden und die Montagefläche ausreichend stabil ist.

Sicherheitshinweise

• Die Installation und Kalibrierung darf nur von qualifiziertem Fachpersonal durchgeführt werden.
• Elektrische Arbeiten müssen von einem qualifizierten Elektriker ausgeführt werden.
• Stellen Sie sicher, dass die Stromversorgung vor dem Anschließen von Schaltern oder Steuerungen ausgeschaltet ist.
• Die Einheit muss absolut waagerecht und rechtwinklig montiert werden.
• Verdrahten Sie Motoren nicht parallel ohne schriftliche Genehmigung von Draper.
• Sicherheitseinrichtungen und Sensoren dürfen nicht deaktiviert oder umgangen werden.

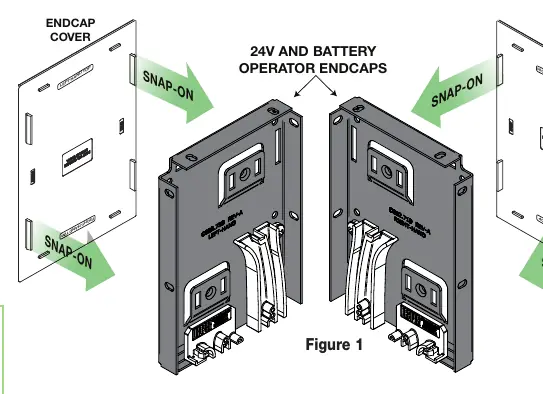

Montage der Endkappen

Die Endkappen bilden die Basis für die Installation der Rollos.

1. Rasten Sie die Endkappenabdeckungen auf die Endkappen. Die Ausrichtung (Links/Rechts, Vorne/Hinten) ist auf den Abdeckungen markiert.
2. Markieren Sie die Position an Wand, Laibung oder Decke.
3. Bohren Sie bei Bedarf kleine Führungslöcher.
4. Montieren Sie die Endkappen mit geeigneten Befestigungsmitteln.

Installation der Fascia

1. Platzieren Sie die Nut entlang der Oberseite der Fascia über den Endkappen.
2. Rasten Sie die Fascia ein, bis sie an beiden Enden hörbar einrastet.
3. Überprüfen Sie den festen Sitz und sichern Sie bei Bedarf mit zusätzlichen Befestigungsmitteln.

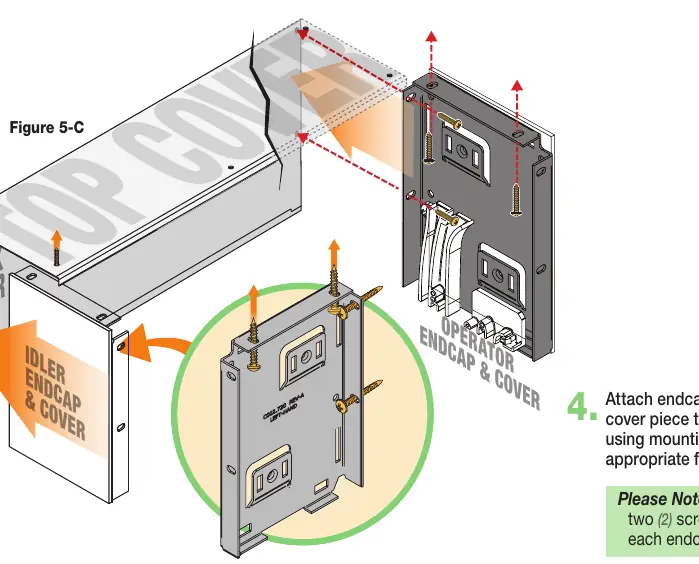

Installation der Surface Headbox

1. Setzen Sie die Endkappen in das Ober-/Rückteil der Surface Headbox ein.
2. Markieren Sie die Headbox anhand der vorgebohrten Löcher in den Endkappen für die Bohrungen.
3. Bohren Sie die Löcher in die Rückseite (Wandmontage) oder Oberseite (Deckenmontage) der Abdeckung.
4. Befestigen Sie die Endkappen und die Abdeckung an der Wand oder Decke.

Installation der Pocket Headbox

1. Heben Sie die Headbox in die Montageposition.
2. Markieren Sie die Position der optionalen vorgebohrten Taschen-Montagelöcher und Endkappen-Montagelöcher.
3. Bohren Sie bei Bedarf kleine Führungslöcher.
4. Montieren Sie die Pocket Headbox mit geeigneten Befestigungsmitteln.
5. Montieren Sie die Endkappen und den Pocket-Verschluss.

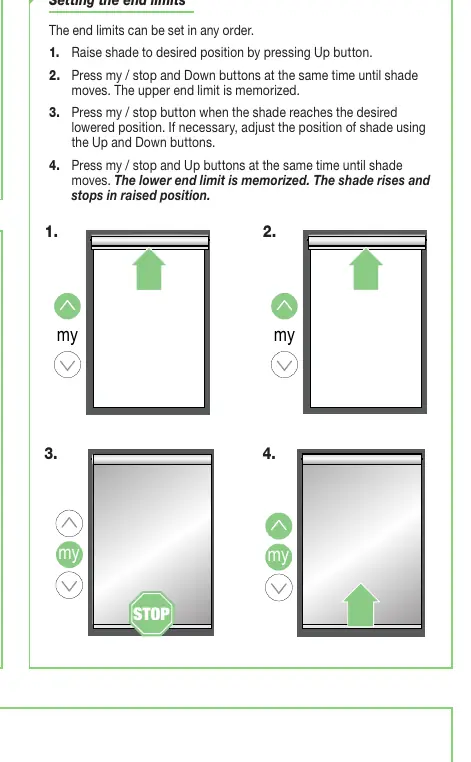

Einstellung der Endschalter

Die Endschalter müssen für den Betrieb programmiert werden.

1. Schalten Sie die Stromversorgung ein.
2. Drücken Sie gleichzeitig die Auf- und Ab-Tasten am RTS-Steuerpunkt oder Motorkopf, bis das Rollo auf und ab fährt.
3. Prüfen Sie die Drehrichtung: Wenn das Rollo bei Drücken der Auf-Taste nach oben fährt, ist die Richtung korrekt. Wenn nicht, drücken Sie die 'my/stop'-Taste, bis das Rollo kurz auf und ab fährt, um die Richtung zu ändern.
4. Fahren Sie das Rollo in die gewünschte obere Position und speichern Sie diese durch gleichzeitiges Drücken von 'my/stop' und Ab-Taste.
5. Fahren Sie das Rollo in die gewünschte untere Position und speichern Sie diese durch gleichzeitiges Drücken von 'my/stop' und Auf-Taste.

Wartung und Reinigung

Die Produkte von Draper erfordern bei korrekter Installation keine Wartung oder Schmierung. Die meisten Stoffe können durch Absaugen mit einem weichen Bürstenaufsatz gereinigt werden. Alternativ können sie mit einem Schwamm oder weichen Tuch und einer milden Seifenlauge gereinigt werden. Metalloberflächen sollten mit einem sauberen, trockenen Tuch abgewischt werden.
