Bedienungsanleitung für Draper 125mm Exzenterpolierer 01816

Wichtige Informationen aus der Anleitung

Diese Anleitung ist für den Draper 125mm Exzenterpolierer (Modell 01816) bestimmt. Das Gerät ist für den häuslichen und leichten gewerblichen Gebrauch zum Polieren von Lackoberflächen vorgesehen. Jede andere Verwendung gilt als Missbrauch. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden.

Sicherheitshinweise

• Tragen Sie immer persönliche Schutzausrüstung: Schutzbrille, Staubmaske, Gehörschutz und Handschuhe.
• Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
• Verwenden Sie das Gerät nicht in explosionsgefährdeten Umgebungen.
• Vermeiden Sie den Kontakt mit geerdeten Oberflächen, um das Risiko eines Stromschlags zu verringern.
• Achten Sie auf das Netzkabel; halten Sie es von Hitze, Öl und scharfen Kanten fern.
• Bei Verwendung im Freien nur geeignete Verlängerungskabel verwenden.
• Verwenden Sie kein Zubehör, das nicht ausdrücklich vom Hersteller empfohlen wurde.
• Achten Sie auf Rückschlaggefahren und halten Sie das Gerät bei Start und Betrieb sicher fest.

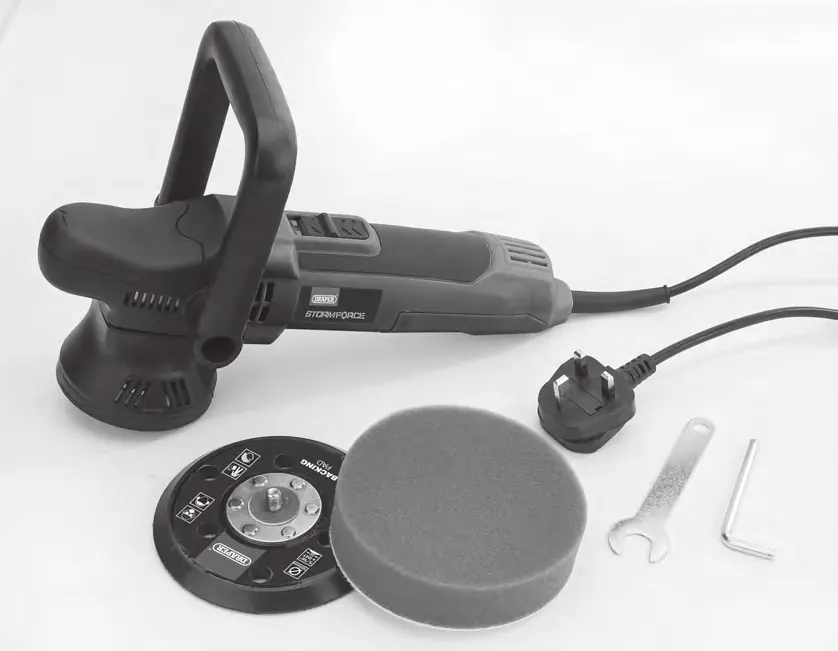

Technische Beschreibung

Das Gerät besteht aus folgenden Hauptkomponenten:

• Hauptgriff
• Ein-/Ausschalter
• Werkzeugkörper
• Klett-Stützteller
• Polierpad
• Variable Geschwindigkeitsregelung
• Netzkabel
• Schraubenschlüssel und Sechskantschlüssel

Vorbereitung des Polierers

Einstellen des Zusatzgriffs: Lösen Sie die beiden Sechskantschrauben an den Seiten des Griffs, stellen Sie die gewünschte Position für optimalen Komfort ein und ziehen Sie die Schrauben mit dem mitgelieferten Sechskantschlüssel wieder fest.

Montage des Stütztellers: Lösen Sie die Mutter, die den Stützteller hält, mit dem mitgelieferten Schraubenschlüssel. Halten Sie die Mutter fest und drehen Sie den Stützteller gegen den Uhrzeigersinn, um ihn zu lösen. Zum Anbringen gehen Sie in umgekehrter Reihenfolge vor. Stellen Sie sicher, dass der Distanzring zwischen Stützteller und Plattenschrauben korrekt eingesetzt ist.

Bedienung des Polierers

Ein- und Ausschalten: Drücken Sie den Ein-/Ausschalter und schieben Sie ihn in Richtung des Werkzeugkopfes, um das Gerät im Dauerbetrieb zu arretieren. Zum Ausschalten schieben Sie den Schalter zurück in die Ausgangsposition.

Geschwindigkeitseinstellung: Das Gerät verfügt über eine variable Geschwindigkeitsregelung (Stufen 1-6). Die Einstellung sollte basierend auf der verwendeten Polierpaste oder dem Compound gewählt werden:

• Stufe 1-2 (2000-3000 OPM): Wachsen & Polieren
• Stufe 3-4 (3500-4500 OPM): Polieren & Reinigen
• Stufe 5-6 (5500-6400 OPM): Entfernen von Lackfehlern & Oxidation

Hinweis: Testen Sie die Geschwindigkeit und das Polierpad immer zuerst an einer unauffälligen Stelle. Üben Sie keinen übermäßigen Druck aus, da dies den Verschleiß erhöht und das Gerät beschädigen kann.

Wartung

• Blasen Sie die Luftschlitze regelmäßig mit trockener Druckluft aus.
• Reinigen Sie Kunststoffteile nur mit einem weichen, feuchten Tuch. Verwenden Sie niemals Lösungsmittel.
• Reparaturen dürfen nur von qualifiziertem Fachpersonal unter Verwendung von Originalersatzteilen durchgeführt werden.

Fehlerbehebung

• Motor startet nicht: Überprüfen Sie die Sicherung (13A) oder den Schutzschalter.
• Maschine vibriert: Überprüfen Sie, ob das Pad oder die Haube beschädigt oder nicht richtig ausgewuchtet ist.
