Bedienungsanleitung für Draper 63109 Drucksprühgerät
Schnelle Anleitung für das Draper 63109 Drucksprühgerät. Erfahren Sie, wie Sie das Gerät sicher befüllen, unter Druck setzen, sprühen und warten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die notwendigen Anweisungen für den sicheren und effektiven Betrieb des Draper 63109 Drucksprühgeräts. Es ist für die Reinigung von Fahrzeugen, Anhängern, Booten und Fahrrädern konzipiert. Bitte lesen Sie vor der Inbetriebnahme alle Sicherheitshinweise sorgfältig durch.
Sicherheitshinweise
- Öffnen Sie niemals die Pumpe, während das Gerät unter Druck steht.
- Setzen Sie das Sprühgerät keinen Hitzequellen oder extremer Kälte aus.
- Verwenden Sie das Gerät nicht zum Versprühen von Lebensmitteln (Wein, Milch etc.).
- Sprühen Sie keine giftigen oder schädlichen Flüssigkeiten auf Personen, Tiere oder Lebensmittel.
- Tragen Sie während der Benutzung geeignete Schutzausrüstung.
- Fragen Sie Ihren Händler nach dem Sicherheitsdatenblatt der verwendeten Chemikalie und informieren Sie sich über die Entsorgung von Restflüssigkeiten.
Technische Daten
- Modell: 63109
- Flaschenkapazität: 10 Liter
- Arbeitskapazität: 8 Liter
Bedienung und Verwendung

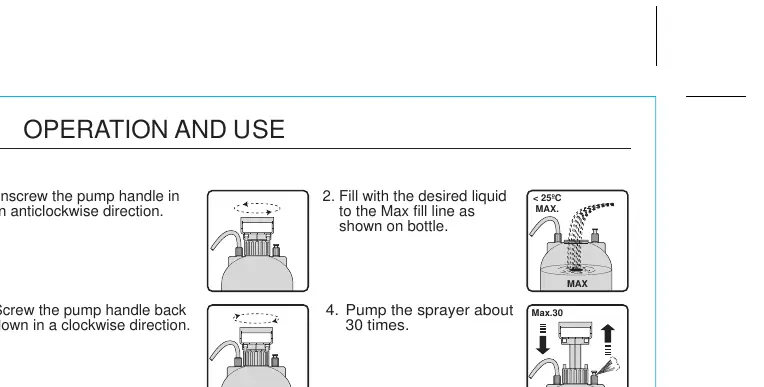

- Schrauben Sie den Pumpengriff gegen den Uhrzeigersinn ab.
- Füllen Sie die gewünschte Flüssigkeit bis zur "Max"-Markierung auf der Flasche ein.
- Schrauben Sie den Pumpengriff im Uhrzeigersinn wieder fest.
- Pumpen Sie das Sprühgerät etwa 30 Mal auf.

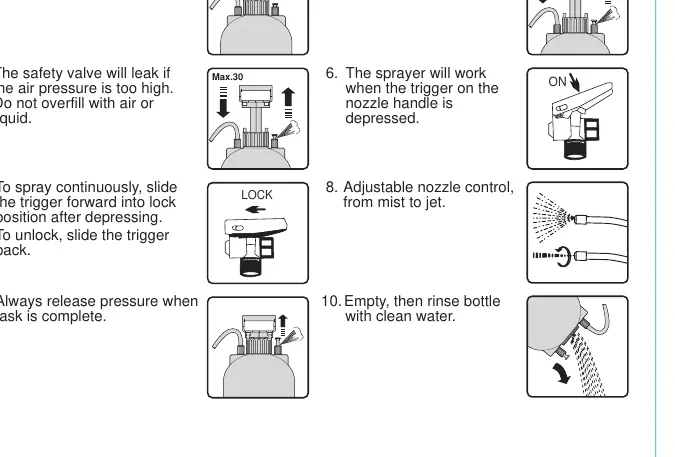

- Das Sicherheitsventil entweicht, wenn der Luftdruck zu hoch ist. Überfüllen Sie das Gerät nicht.
- Das Sprühgerät arbeitet, wenn der Abzug am Düsengriff gedrückt wird.
- Für kontinuierliches Sprühen schieben Sie den Abzug nach dem Drücken in die "Lock"-Position. Zum Entsperren schieben Sie den Abzug zurück.
- Die Düse ist verstellbar (von Nebel bis Strahl).
- Lassen Sie nach Abschluss der Arbeit immer den Druck ab.
- Entleeren Sie die Flasche und spülen Sie sie mit sauberem Wasser aus.
Wartung
- Spülen Sie den Behälter nach Gebrauch aus und betätigen Sie die Pumpe mit sauberem Wasser, um Behälter und Kolben vollständig zu leeren.
- Reinigen Sie die Pumpe mindestens einmal jährlich gründlich und fetten oder schmieren Sie alle beweglichen Teile.
- Warnung: Beim Zusammenbau und bei der Wartung den Pumpenkolben vorsichtig einsetzen, ohne Gewalt anzuwenden, um die Dichtung nicht zu beschädigen.
Herstellerinformationen
Draper Tools
Praktische Hilfe
Typische Probleme
Sicherheitsventil leckt
Dies deutet auf zu hohen Luftdruck hin. Nicht mit zu viel Luft oder Flüssigkeit überfüllen.
Druckbehälter lässt sich nicht öffnen
Niemals den Pumpengriff öffnen, solange das Gerät unter Druck steht. Vor dem Öffnen immer den Druck ablassen.
Vor der Verwendung
- Sicherheitsdatenblatt der verwendeten Chemikalie beim Händler anfordern.
- Geeignete Schutzausrüstung (Brille, Handschuhe) anlegen.
- Maximalfüllmenge (8L Arbeitskapazität) beachten.
- Dichtungen auf korrekten Sitz prüfen.
Technische Daten in der Praxis
- Flaschenkapazität
- 10 Liter Gesamtvolumen des Behälters.
- Arbeitskapazität
- 8 Liter maximale Füllmenge für den Betrieb.
Abbildungen und Diagramme
- Die Düse lässt sich durch Drehen von Sprühnebel auf einen gezielten Strahl einstellen.
- Der Abzug verfügt über eine Arretierfunktion (Lock) für kontinuierliches Sprühen.
Modellkompatibilität
- Geeignet für die Reinigung von Fahrzeugen, Anhängern, Booten und Fahrrädern.
- Nicht für Lebensmittel oder giftige Substanzen geeignet.
