Bedienungsanleitung für Draper 12/24V Diesel-Transferpumpe 22108

Wichtige Informationen aus der Anleitung

Diese Pumpe ist ausschließlich für den Transfer von Dieselkraftstoff konzipiert. Sie darf nicht für Benzin, brennbare oder explosive Flüssigkeiten verwendet werden. Beachten Sie unbedingt den Arbeitszyklus: 30 Minuten Betrieb gefolgt von 30 Minuten Abkühlzeit. Die Pumpe ist selbstansaugend, kann jedoch bis zu einer Minute benötigen, um den Betrieb aufzunehmen.

Produktübersicht

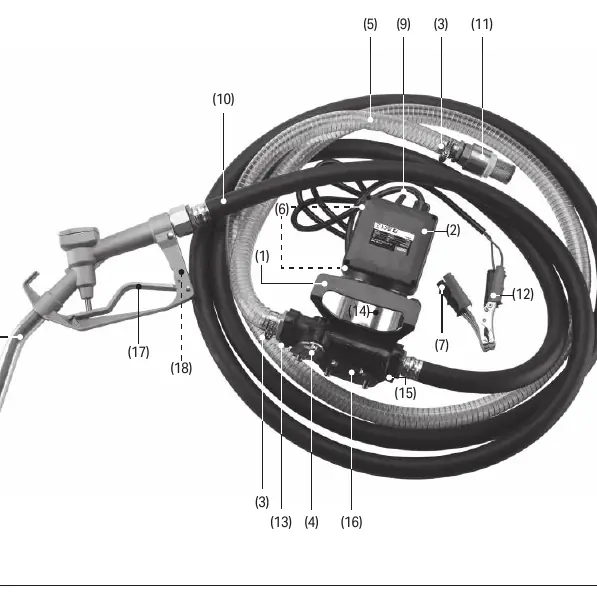

Die Draper Diesel-Transferpumpe besteht aus der Haupteinheit mit Batterieklemmen, einem Einlassschlauch mit Filter, einem Auslassschlauch und einer Zapfpistole. Die Pumpe verfügt über einen Ein-/Ausschalter und eine austauschbare 30A-Sicherung.

Montage und Vorbereitung

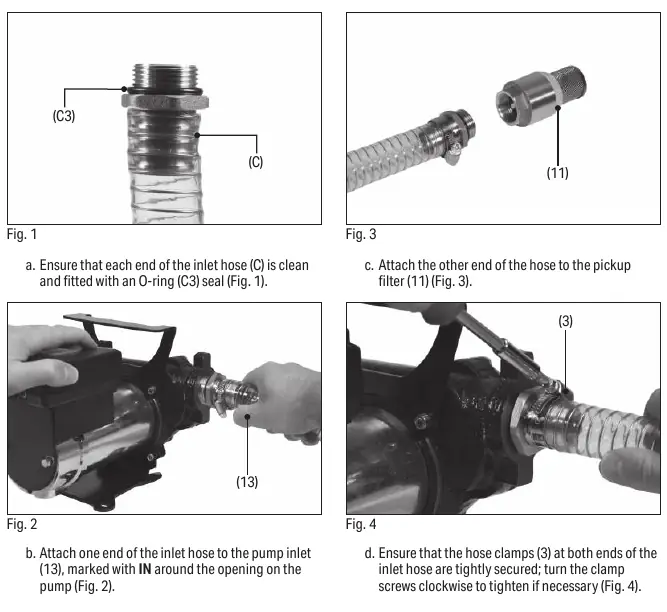

• Einlassschlauch: Stellen Sie sicher, dass beide Enden sauber sind und O-Ringe (C3) montiert sind. Verbinden Sie ein Ende mit dem Pumpeneinlass (markiert mit IN) und das andere mit dem Ansaugfilter. Sichern Sie die Verbindungen mit den Schlauchklemmen.
• Auslassschlauch: Verbinden Sie den Schlauch mit dem Pumpenauslass (markiert mit OUT) und der Zapfpistole.
• Stromanschluss: Verbinden Sie die Batterieklemmen mit einer 12V- oder 24V-Batterie (mindestens 40Ah empfohlen). Achten Sie strikt auf die korrekte Polarität.

Betrieb

Platzieren Sie die Pumpe auf einer festen, ebenen Fläche. Der Ansaugfilter muss vollständig in den Kraftstoff eingetaucht sein. Schalten Sie die Pumpe ein und betätigen Sie den Abzug der Zapfpistole, sobald diese im Zielbehälter eingeführt ist. Die Zapfpistole verfügt über eine Arretierung für zwei Geschwindigkeitsstufen.

Wartung und Pflege

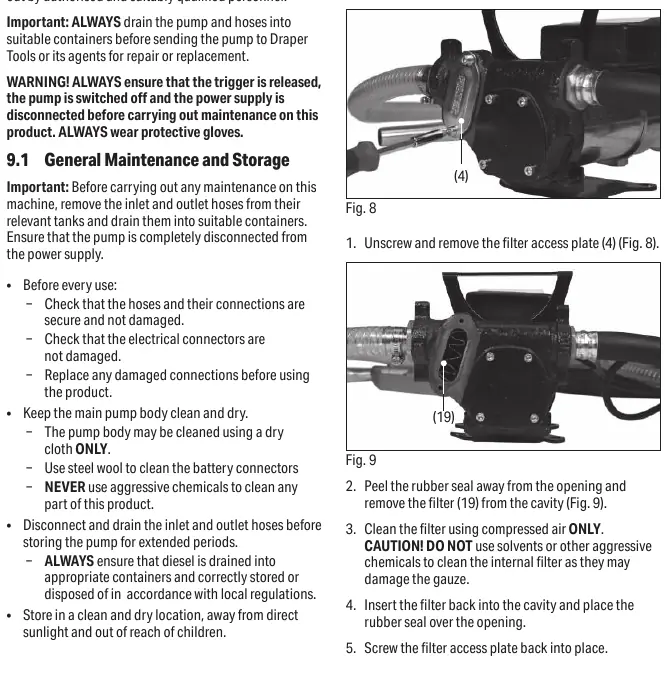

• Filterreinigung: Der interne Filter sollte regelmäßig gereinigt werden. Schrauben Sie die Filterabdeckung ab, entnehmen Sie den Filter und reinigen Sie ihn ausschließlich mit Druckluft. Verwenden Sie keine Lösungsmittel.

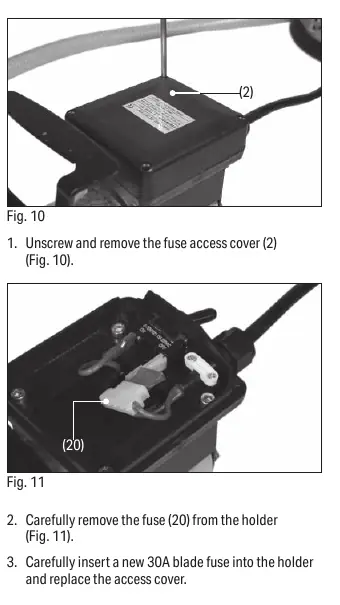

• Sicherungswechsel: Bei einem Defekt kann die 30A-Standard-Flachsicherung unter der Abdeckung (2) ausgetauscht werden.
• Lagerung: Entleeren Sie Schläuche und Pumpe vor der Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung.

Fehlerbehebung

Bei Problemen prüfen Sie zuerst die Stromversorgung und den Ladezustand der Batterie. Wenn die Pumpe nicht ansaugt, prüfen Sie, ob der Filter verstopft ist oder die Pumpe zu hoch über dem Tank positioniert ist. Bei ungewöhnlichen Geräuschen oder verringertem Durchfluss prüfen Sie die Schläuche auf Undichtigkeiten oder Luftansammlungen.

Sicherheit

Tragen Sie bei der Arbeit immer geeignete Schutzausrüstung (Handschuhe, Augenschutz). Arbeiten Sie nur in gut belüfteten Bereichen. Rauchen oder offenes Feuer in der Nähe der Pumpe sind strengstens untersagt.
