Installationsanleitung für DMP 1100R Series Wireless Repeater

Wichtige Informationen aus der Anleitung

Der DMP 1100R Series Wireless Repeater erweitert die Kommunikationsreichweite Ihres drahtlosen Systems. Er ist für die Verwendung mit DMP 1100 Series Wireless Receivern (Version 106 oder höher) oder Panels mit integriertem Empfänger konzipiert. Das Gerät wird mit einer 12 VDC Stromversorgung betrieben und verfügt über einen 24-Stunden-Akkupuffer.

Programmierung des Panels

Bevor der Repeater installiert wird, muss das Panel programmiert werden:

1. Setzen Sie das Panel zurück und geben Sie am Tastenfeld 6653 (PROG) ein, um das PROGRAMMER-Menü aufzurufen.

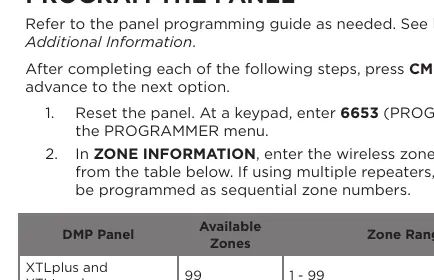

2. Geben Sie unter ZONE INFORMATION die Wireless-Zonennummer gemäß der Tabelle im PDF ein.
3. Geben Sie einen Namen für den Repeater ein.
4. Wählen Sie AUX 1 als ZONE TYPE.
5. Wählen Sie bei WIRELESS? die Option YES.
6. Geben Sie die achtstellige Seriennummer des Repeaters ein.
7. Geben Sie eine Überwachungszeit (Supervision Time) ein (Standard: 240).
8. Programmieren Sie ARMED OPEN und DISARMED OPEN als TROUBLE, um Stromausfall-Meldungen zu erhalten.
9. Programmieren Sie ARMED SHORT und DISARMED SHORT als ALARM, um Tamper-Meldungen zu erhalten.
10. Speichern Sie die Programmierung durch Drücken der CMD-Taste, bis STOP angezeigt wird, und bestätigen Sie mit einer Auswahltaste.

Tamper-Einstellungen

Der Repeater verfügt über einen Gehäuse- und Wand-Tamper. Ein zweipoliger Jumper auf der Platine steuert den Wand-Tamper:

• Aktivieren: Platzieren Sie den Jumper auf den oberen zwei Pins.
• Deaktivieren: Platzieren Sie den Jumper auf den unteren zwei Pins.

Montage und Standortwahl

Montieren Sie den Repeater auf einer flachen Oberfläche, fern von großen Metallgegenständen, da diese die Leistung beeinträchtigen können. Der Repeater sollte zwischen dem Wireless Receiver und den Sendern platziert werden, die sich außerhalb der Reichweite befinden. Die DMP-Logo-LED leuchtet grün, wenn die Signalstärke gut ist. Leuchtet sie rot, muss der Standort geändert werden.

Stromversorgung

Der Repeater kann über ein 12 VDC Netzteil (z. B. DMP 376L oder 505-12) betrieben werden. Das Netzteil lädt auch den Backup-Akku auf.

• Anschluss 376L: Verbinden Sie das schwarz-weiße Kabel mit dem R-Anschluss (rot) und das schwarze Kabel mit dem B-Anschluss (schwarz).
• Externes Netzteil: Achten Sie auf die korrekte Polarität (+/-) und verwenden Sie 22 AWG Kabel.

Wartung und Akkuwechsel

Der Akku dient nur als Backup und sollte nicht für den täglichen Betrieb genutzt werden. Ersetzen Sie den Akku alle drei Jahre durch das Modell 1100RBAT800/8. Zum Austausch:

1. Gehäuseabdeckung entfernen.
2. Batteriekabel vom BAT-Header trennen und Platine entnehmen.
3. Alten Akku entfernen und neuen Akku mit doppelseitigem Klebeband befestigen.
4. Platine wieder einsetzen, Kabel anschließen und Gehäuse schließen.

Technische Daten

• Betriebsspannung: 12 VDC, 30 mA
• Backup-Batterie: 3,7 VDC, 800 mAh Lithium-Polymer
• Frequenzbereich: 905-924 MHz
• Abmessungen: 5,5" B x 3,75" H x 1" T
