Installationsanleitung für DMP 1127C PIR-Bewegungsmelder

Wichtige Informationen aus der Anleitung

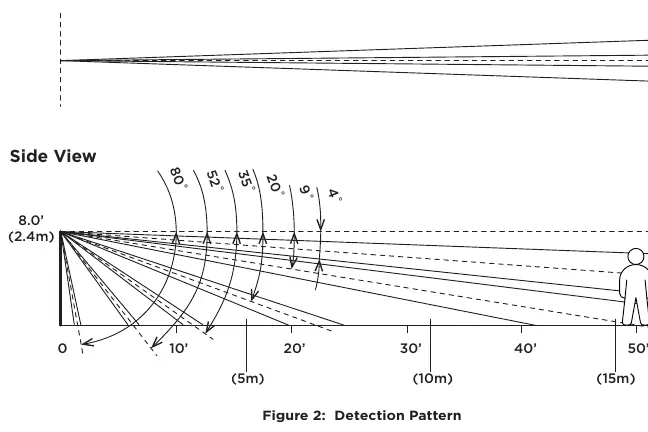

Der DMP 1127C ist ein drahtloser PIR-Bewegungsmelder für die Wandmontage mit einem Erfassungsbereich von 50' x 10' (Vorhang-Erfassung). Vor der Installation wird empfohlen, die Zonen im Bedienfeld zu programmieren und den Empfänger anzuschließen, bevor die Batterien in die Sender eingelegt werden. Der Melder ist mit allen DMP 1100-Serie Funkempfängern und Panels kompatibel.

Programmierung im Bedienfeld

Um den 1127C im Panel zu programmieren, folgen Sie diesen Schritten:

1. Geben Sie im Menü ZONE INFORMATION die Funkzonennummer und den Zonennamen ein.
2. Wählen Sie NT (Night) als ZONE TYPE und weisen Sie die AREA zu.
3. Wählen Sie bei der Abfrage NEXT ZN? die Option NO.
4. Wählen Sie bei der Anzeige WIRELESS? die Option YES.
5. Geben Sie die achtstellige SERIAL# ein und drücken Sie CMD.
6. Geben Sie die SUPRVSN TIME ein und drücken Sie CMD.
7. Wählen Sie bei DISARM DISABLE (nur Firmware Version 172+) YES, um den Melder bei unscharfem Bereich zu deaktivieren.
8. Wählen Sie bei PULSE COUNT entweder 2 oder 4 (Anzahl der Impulse vor Alarm).
9. Wählen Sie bei SENSITIVITY entweder LOW oder HIGH (LOW reduziert Fehlalarme in schwierigen Umgebungen).
10. Wählen Sie bei der Abfrage NEXT ZN? die Option YES, um die Programmierung abzuschließen.

Installation und Batteriewechsel

Verwenden Sie ausschließlich 3.0V Lithium-Batterien (DMP Modell CR123). Achten Sie beim Einlegen auf die Polarität.

1. Entfernen Sie die vordere Abdeckung.
2. Entfernen Sie ggf. alte Batterien.
3. Legen Sie die neuen Batterien in die Halterung ein und achten Sie dabei auf die korrekte Polarität.

Sicherheitshinweis: Nicht aufladen, zerlegen, über 100°C erhitzen oder verbrennen. Entsorgen Sie verbrauchte Batterien ordnungsgemäß.

Standortwahl und LED-Test

Wählen Sie einen Standort auf einer starren, vibrationsfreien Oberfläche, an der die Bewegung des Eindringlings quer zum Erfassungsmuster erfolgt. Vermeiden Sie Feuchtigkeit, metallische Oberflächen, direkte Sonneneinstrahlung, Wärmequellen (Heizkörper) und starke Luftzüge.

LED-Test (Survey Operation):

• Halten Sie den Melder am gewünschten Ort.
• Drücken Sie den Sabotagekontakt (Tamper Switch).
• Bestätigt: Die LED unter der Platine leuchtet auf, wenn Daten gesendet werden, und erlischt bei Empfangsbestätigung.
• Fehlerhaft: Die LED leuchtet ca. 8 Sekunden oder blinkt schnell. Positionieren Sie den Melder oder Empfänger neu.

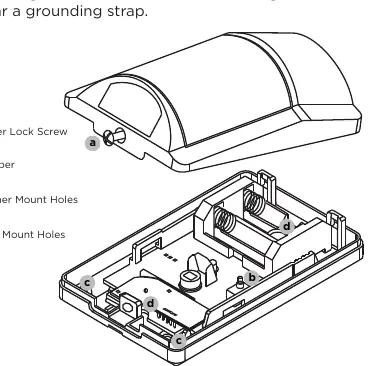

Montage des Melders

1. Entfernen Sie die vordere Abdeckung.
2. Entfernen Sie die Batterien und die Platine (PCB) aus der hinteren Abdeckung, um die Montagelöcher freizulegen. Drücken Sie dazu mit den Daumen auf das Batteriefach, um die Platine nach oben zu schieben.
3. Wählen Sie die passenden Montagelöcher für Eck- oder Flachwandmontage.
4. Befestigen Sie die hintere Abdeckung mit Schrauben und Dübeln an der Wand (bis zu 8 Fuß Höhe). Nicht zu fest anziehen.
5. Setzen Sie die Platine in umgekehrter Reihenfolge wieder ein.
6. Setzen Sie die Batterien ein und bringen Sie die Abdeckung wieder an.

Testen des Melders

Walk Test: Aktivieren Sie den PIR Walk Test im Menü des Panels. Der Modus ist für 30 Minuten aktiv. Testen Sie die Installation, um sicherzustellen, dass der Erfassungsbereich korrekt ist.

Transmission Test: Schließen Sie nach der Programmierung die Abdeckung, um den Sabotagekontakt zu aktivieren. Prüfen Sie, ob das Tastenfeld ein Signal vom Melder empfängt.

Wartung und Technische Daten

Führen Sie jährlich einen Funktionstest durch. Reinigen Sie die Abdeckung bei Bedarf mit einem wasserbefeuchteten Tuch. Der Temperaturbereich für die Außenmontage beträgt 32 - 120 °F (0 - 49 °C).
