Installationsanleitung für DMP 1100XH Wireless-Empfänger
Installationsanleitung für den DMP 1100XH High Power Wireless-Empfänger. Erfahren Sie, wie Sie das Gerät montieren, verkabeln, am Panel programmieren und die LED-Statusanzeigen interpretieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation und Programmierung des DMP 1100XH High Power Wireless-Empfängers. Das Gerät bietet bis zu 100 Wireless-Zonen für XR150-Panels und bis zu 500 Zonen für XR550-Panels. Es verwendet 900 MHz Frequenzsprungverfahren für eine zuverlässige Kommunikation. Stellen Sie sicher, dass Ihr Panel die Version 183 oder höher verwendet, wenn Verschlüsselung erforderlich ist.
Montage des 1100XH
- Entfernen Sie die Abdeckung vom Kunststoffgehäuse.
- Verwenden Sie die mitgelieferten #6-Schrauben, um den 1100XH an der Wand zu befestigen.
- Verwenden Sie eine der mitgelieferten Schrauben, um das Gehäuse im Wand-Sabotagekontakt-Loch (Tamper) zu verankern.
Verkabelung des Empfängers
Der Empfänger wird direkt an das Panel angeschlossen. Verwenden Sie kein abgeschirmtes Kabel oder verdrillte Adern für die Datenleitungen.
- Verbinden Sie die roten, gelben, grünen und schwarzen Adern mit dem PANEL-Anschluss am 1100XH.
- Verbinden Sie das andere Ende der Adern mit dem XBUS am Panel.
- Hinweis: Der Empfänger funktioniert nicht, wenn er am Keypad-Bus angeschlossen ist.
Programmierung des Panels
- Setzen Sie das Panel zurück.
- Geben Sie am Keypad 6653 (PROG) ein, um das PROGRAMMER-Menü aufzurufen.
- Programmieren Sie in den SYSTEM OPTIONS einen HOUSE CODE zwischen 1 und 50.
- (Nur 1100XHE) Wählen Sie bei der Aufforderung 1100 ENCRYPTION die Option ALL, um nur verschlüsselte Geräte hinzuzufügen, oder BOTH für gemischte Geräte.
- Drücken Sie CMD, bis STOP angezeigt wird, und speichern Sie die Programmierung.
LED-Statusanzeigen
- RF RX: Blinkt gelb, wenn Daten von einem Sender empfangen werden.
- RF TX: Blinkt grün, wenn Daten an einen Sender gesendet werden.
- PANEL RX: Blinkt gelb, wenn Daten vom Panel empfangen werden.
- PANEL TX: Blinkt grün, wenn Daten an das Panel gesendet werden.
- STATUS: Leuchtet rot, während der Speicher hochgeladen wird.
- PWR: Leuchtet grün, wenn das Gerät mit Strom versorgt wird.
Technische Daten
- Betriebsspannung: 12 VDC nominal.
- Stromaufnahme: 75 mA (Durchschnitt), 102 mA (Spitze).
- Frequenzbereich: 905-924 MHz.
- Gehäuseabmessungen: 13,97 cm x 9,53 cm x 2,54 cm (5.5" x 3.75" x 1").
Praktische Hilfe
Typische Probleme
Kommunikation fehlerhaft (LED bleibt an oder blinkt schnell)
Der Empfänger befindet sich außerhalb der Reichweite oder hat eine schlechte Verbindung. Positionieren Sie den Empfänger neu, bis die LED eine klare Kommunikation bestätigt.
Empfänger funktioniert nicht
Prüfen Sie, ob das Gerät am XBUS angeschlossen ist. Der Empfänger funktioniert nicht, wenn er am Keypad-Bus angeschlossen ist.
Spannungsabfall bei langen Leitungen
Wenn die Spannung am Gerät zu niedrig ist, installieren Sie ein zusätzliches Netzteil am Ende des Schaltkreises.
Vor der Verwendung
- Stellen Sie sicher, dass das Panel die Version 183 oder höher hat (für Verschlüsselung).
- Verwenden Sie 18 oder 22 AWG unabgeschirmtes Kabel.
- Überschreiten Sie nicht 500 Fuß (ca. 152 m) bei 22 AWG oder 1.000 Fuß (ca. 305 m) bei 18 AWG ohne zusätzliches Netzteil.
- Halten Sie einen House Code zwischen 1 und 50 bereit.
- Testen Sie die Kommunikation mit einem 1106 Series Universal Wireless Transmitter vor der endgültigen Montage.
Technische Daten in der Praxis
- Max. Leitungslänge
- Insgesamt maximal 2.500 Fuß (ca. 762 m) pro Schaltkreis, unabhängig vom Kabelquerschnitt.
- Max. Spannungsabfall
- Maximal 2.0 VDC zwischen Panel und Gerät. Bei Unterschreitung ist ein zusätzliches Netzteil erforderlich.
- Max. Geräteanzahl
- Maximal 40 Geräte pro 2.500 Fuß Schaltkreis.
Abbildungen und Diagramme
- Abbildung 1 zeigt die LED-Anzeigen und die Gehäuseübersicht.
- Abbildung 2 zeigt die Position der Befestigungslöcher und des Sabotagekontakts (Tamper Puck).

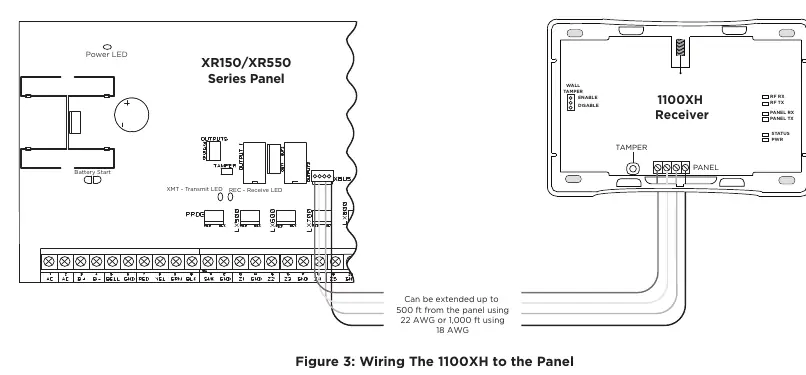

- Abbildung 3 zeigt den korrekten Anschluss der 4-Draht-Verbindung zwischen 1100XH und dem XR150/XR550 Panel.
Modellkompatibilität
- Kompatibel mit XR150/XR550 Series Panels.
- 1100T Translator erfordert Receiver-Firmware Version 207/301 oder höher.
- Nicht mit abgeschirmten Kabeln oder verdrillten Adern (Twisted Pair) für Datenleitungen verwenden.
