Installationsanleitung für DMP 1100X Series Wireless Receiver

Detaillierte Installationsanleitung für den DMP 1100X Series Wireless Receiver. Erfahren Sie, wie Sie das Gerät programmieren, montieren, verkabeln und die LED-Anzeigen interpretieren.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Installation, Programmierung und Verkabelung des DMP 1100X Series Wireless Receivers. Der Empfänger bietet bis zu 100 Wireless-Zonen für XR150-Panels und bis zu 500 Zonen für XR550-Panels. Die 1100XE-Variante unterstützt zusätzlich 128-Bit AES-Verschlüsselung. Bitte beachten Sie, dass für die Installation ungeschirmte Kabel (18 oder 22 AWG) erforderlich sind und keine abgeschirmten Kabel verwendet werden dürfen.

1100X Series Wireless Receiver Übersicht
1100X Series Wireless Receiver Übersicht

Programmierung des Panels

Bevor der Empfänger in Betrieb genommen wird, muss das Panel programmiert werden:

  1. Setzen Sie das Panel zurück.
  2. Geben Sie an einem Keypad 6653 (PROG) ein, um das PROGRAMMER-Menü aufzurufen.
  3. Programmieren Sie in den SYSTEM OPTIONS einen HOUSE CODE zwischen 1 und 50.
  4. Nur 1100XE: Wählen Sie bei der Aufforderung 1100 ENCRYPTION die Option ALL (nur verschlüsselte Geräte) oder BOTH (verschlüsselte und nicht verschlüsselte Geräte).
  5. Nur 1100XE: Bestätigen Sie das Standard-Passwort mit CMD oder ändern Sie es durch Eingabe einer 8-stelligen hexadezimalen Zeichenfolge (0-9, A-F).
  6. Drücken Sie CMD, bis STOP angezeigt wird, und speichern Sie die Programmierung mit einer der oberen Tasten.

Standortwahl und LED-Test

Der Empfänger sollte zentral zwischen dem DMP-Panel und den 1100-Serie-Sendern platziert werden. Führen Sie einen LED-Test durch:

  • Entfernen Sie die Abdeckung des Senders und halten Sie ihn an den gewünschten Standort.
  • Drücken Sie den Tamper-Schalter, um Daten an das Panel zu senden.
  • Bestätigt: Die LED blinkt sofort beim Drücken/Loslassen des Schalters.
  • Fehlerhaft: Die LED leuchtet ca. 8 Sekunden lang oder blinkt schnell. Positionieren Sie den Empfänger neu, bis die Kommunikation klar bestätigt wird.

Montage des 1100X

Montagepunkte und Wand-Tamper
Montagepunkte und Wand-Tamper
  1. Entfernen Sie die Abdeckung vom Kunststoffgehäuse.
  2. Verwenden Sie die mitgelieferten #6-Schrauben, um den 1100X an der Wand zu befestigen.
  3. Verwenden Sie eine der mitgelieferten Schrauben, um den Wand-Tamper zu sichern.

Verkabelung des Empfängers

Das Panel erkennt den 1100X automatisch, sobald ein House Code programmiert ist.

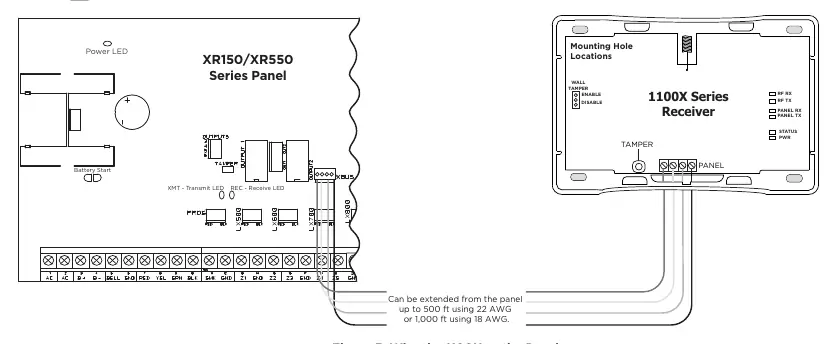

Verkabelungsschema: 1100X zum Panel
Verkabelungsschema: 1100X zum Panel
  1. Verbinden Sie die roten, gelben, grünen und schwarzen Drähte mit dem PANEL-Anschluss am 1100X.
  2. Verbinden Sie das andere Ende der Drähte mit dem XBUS am Panel.
  3. Setzen Sie die Abdeckung wieder auf das Gehäuse.

Hinweis: Der Empfänger funktioniert nicht, wenn er am Keypad-Bus angeschlossen ist.

LED-Anzeigen und Betrieb

Die sechs LEDs auf der Platine zeigen den Status an:

  • RF RX: Blinkt gelb, wenn Daten von einem Sender empfangen werden.
  • RF TX: Blinkt grün, wenn Daten an einen Sender gesendet werden.
  • PANEL RX: Blinkt gelb, wenn Daten vom Panel empfangen werden.
  • PANEL TX: Blinkt grün, wenn Daten an das Panel gesendet werden.
  • STATUS: Leuchtet dauerhaft rot, wenn der Speicher hochgeladen wird.
  • PWR: Leuchtet dauerhaft grün, wenn das Gerät mit Strom versorgt wird.

Technische Daten

  • Betriebsspannung: 12 VDC nominal.
  • Stromaufnahme: 25 mA (Durchschnitt), 35 mA (Spitze).
  • Frequenzbereich: 905-924 MHz.
  • Gehäuse: Flammhemmendes ABS, weiß.
  • Abmessungen: 5,5" B x 3,75" L x 1" H.

Praktische Hilfe

Typische Probleme

Kommunikation fehlerhaft (LED leuchtet 8 Sek. oder blinkt schnell)

Empfänger neu positionieren, bis die LED beim Betätigen des Tampers sofort blinkt.

Gerät funktioniert nicht

Prüfen, ob das Gerät fälschlicherweise am Keypad-Bus angeschlossen ist. Es muss am XBUS angeschlossen sein.

Spannungsabfall bei langen Kabelwegen

Wenn die Spannung am Gerät zu niedrig ist, installieren Sie ein zusätzliches Netzteil am Ende des Schaltkreises.

Vor der Verwendung

  • Panel zurücksetzen.
  • House Code (1-50) festlegen.
  • Ungeschirmtes Kabel (18 oder 22 AWG) bereithalten.
  • 1106 Sender für den Reichweitentest bereithalten.

Technische Daten in der Praxis

Betriebsspannung
12 VDC nominal.
Stromaufnahme
25 mA (Durchschnitt), 35 mA (Spitze).
Frequenzbereich
905-924 MHz (Frequency Hopping).
Max. Leitungslänge
2.500 Fuß (ca. 762 m) Gesamtlänge pro Schaltkreis.

Abbildungen und Diagramme

  • Abbildung 1 zeigt die Gehäuseübersicht und die Position der LEDs.
  • Abbildung 2 zeigt die Montagepunkte und die Position des Wand-Tampers.
  • Abbildung 3 zeigt den korrekten Anschluss an den XBUS des Panels.

Modellkompatibilität

  • Kompatibel mit XR150/XR550 Series Panels.
  • Verschlüsselung erfordert Panel-Version 183 oder höher.
  • 1100T Translator erfordert Firmware-Version 207/301 oder höher.
