Installationsanleitung für DMP 1100DI In-Line Wireless Receiver

Wichtige Informationen aus der Anleitung

Der DMP 1100DI In-Line Wireless Receiver ermöglicht eine bidirektionale, überwachte Kommunikation für XT30/XT50-Panels. Für eine erfolgreiche Installation ist es entscheidend, dass das Panel die Firmware-Version 102 oder höher verwendet. Pro Panel darf nur ein 1100-Empfänger installiert werden. Stellen Sie sicher, dass der Empfänger zentral zwischen den Sendern platziert wird und maximal 152 Meter vom Panel entfernt ist.

Produktbeschreibung und Kompatibilität

Der 1100DI nutzt 900 MHz Frequenzsprung-Spreizspektrum-Technologie und bietet bis zu 32 Funkzonen. Er ist kompatibel mit XT30/XT50-Serien-Panels (Firmware 102+). Für detaillierte Informationen zur Funkkompatibilität verweist der Hersteller auf den DMP 1100 Series Wireless Compatibility Guide (LT-1029).

Programmierung des Panels

Bevor Sie den Empfänger physisch installieren, muss das Panel programmiert werden:

1. Rufen Sie am Tastenfeld das Programmiermenü auf, indem Sie 6653 (PROG) eingeben.
2. Navigieren Sie zu SYSTEM OPTIONS und programmieren Sie einen HOUSE CODE zwischen 1 und 50.
3. Wenn das XT50-Panel RECEIVER NO YES anzeigt, wählen Sie NO.
4. Drücken Sie CMD, bis STOP angezeigt wird, und speichern Sie die Programmierung mit einer oberen Auswahltaste.

Verdrahtung und Montage

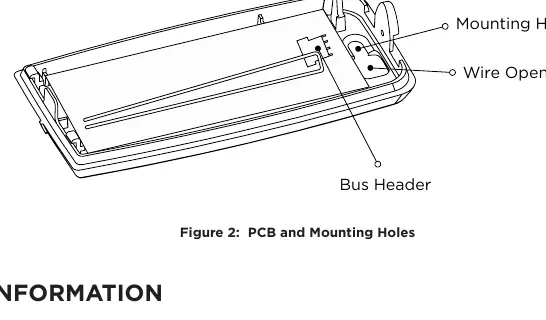

Beachten Sie bei der Installation die Abbildung 2 im PDF:

1. Entfernen Sie die Abdeckung des Kunststoffgehäuses.
2. Verbinden Sie ein Ende des Kabelbaums mit dem 1100DI Bus-Header und das andere Ende mit dem Keypad-Bus des Panels.
3. Befestigen Sie den 1100DI mit der mitgelieferten Schraube an der Wand.
4. Setzen Sie die Abdeckung wieder auf das Gehäuse.

Standortwahl und LED-Test

Um die optimale Position zu finden, führen Sie einen LED-Test durch:

• Halten Sie den Sender bei abgenommener Abdeckung an der gewünschten Stelle.
• Drücken Sie den Sabotagekontakt (Tamper Switch), um Daten an das Panel zu senden.
• Bestätigt (Confirmed): Die LED blinkt sofort beim Drücken oder Loslassen des Sabotagekontakts.
• Fehlerhaft (Faulty): Die LED leuchtet ca. 8 Sekunden lang oder blinkt schnell hintereinander. Positionieren Sie den Empfänger neu, bis die Kommunikation bestätigt wird.

Zusätzliche Informationen

Verkabelung: DMP empfiehlt 18 oder 22 AWG Kabel für alle Bus-Verbindungen. Der maximale Spannungsabfall zwischen Panel/Netzteil und Gerät darf 2.0 VDC nicht überschreiten. Bei 22-Gauge-Kabeln auf Keypad-Bus-Schaltungen sollte eine Länge von 500 Fuß (ca. 152 m) nicht überschritten werden.

LED-Betrieb: Die grüne LED blinkt, wenn Daten an das Panel gesendet werden. Die rote LED leuchtet dauerhaft während eines Speicher-Uploads und erlischt, wenn dieser abgeschlossen ist.

Technische Daten

• Betriebsspannung: 8.0 bis 14.0 VDC
• Stromaufnahme: 45 mA
• RF-Leistung: 13 mW
• Frequenzbereich: 905-924 MHz
• Abmessungen: 8.4 cm x 4.1 cm x 3.0 cm
• Gehäusematerial: Flammhemmendes ABS
