Installationsanleitung für DMP 1127W PIR-Bewegungsmelder
Erfahren Sie, wie Sie den DMP 1127W PIR-Bewegungsmelder installieren, programmieren und testen. Diese Anleitung enthält detaillierte Schritte zur Montage, Batteriewechsel, LED-Testbetrieb und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Inbetriebnahme des DMP 1127W PIR-Bewegungsmelders. Der Melder ist für die Wandmontage konzipiert und bietet eine Haustierimmunität bis zu 40 lbs (ca. 18 kg). Vor der Installation wird empfohlen, die Zonen im Bedienfeld zu programmieren und den Empfänger anzuschließen.

Programmierung im Bedienfeld
Die Programmierung erfolgt über das Bedienfeld. Befolgen Sie diese Schritte:
- Geben Sie unter ZONE INFORMATION die Wireless-Zonennummer ein.
- Vergeben Sie einen Zonennamen.
- Wählen Sie NT (Night) als ZONE TYPE.
- Wählen Sie die AREA aus.
- Wählen Sie bei WIRELESS? die Option YES.
- Geben Sie die achtstellige SERIAL# ein und drücken Sie CMD.
- Geben Sie die SUPRVSN TIME ein und drücken Sie CMD.
- Wählen Sie bei DISARM DISABLE (falls zutreffend) YES oder NO.
- Wählen Sie bei PULSE COUNT 2 oder 4.
- Wählen Sie bei SENSITIVITY LOW oder HIGH (LOW reduziert Fehlalarme in schwierigen Umgebungen).
Batterieinstallation
Verwenden Sie ausschließlich 3V Lithium-Batterien vom Typ DMP CR123.
- Entfernen Sie die Frontabdeckung.
- Entfernen Sie alte Batterien, falls vorhanden.
- Legen Sie die neuen Batterien unter Beachtung der Polarität in den Batteriehalter ein.
Standortwahl
Wählen Sie einen Standort auf einer starren, vibrationsfreien Oberfläche, an der die erwartete Bewegung des Eindringlings quer zum Erfassungsmuster verläuft. Vermeiden Sie Standorte mit Feuchtigkeit, metallischen Oberflächen, direkter Sonneneinstrahlung, Wärmequellen oder starken Luftzügen.

LED-Testbetrieb
Der Melder verfügt über eine Survey-Funktion zur Überprüfung der Kommunikation:
- Halten Sie den Melder am gewünschten Ort.
- Drücken Sie den Sabotagekontakt (Tamper Switch).
- Bestätigt: Die LED unter der Platine leuchtet auf, wenn Daten gesendet werden, und erlischt bei Empfangsbestätigung. Fünf aufeinanderfolgende Blinks bestätigen eine gute Verbindung.
- Fehlerhaft: Die LED leuchtet ca. 8 Sekunden lang oder blinkt schnell. Positionieren Sie den Melder neu.
Montage des Melders

- Entfernen Sie die Frontabdeckung.
- Entfernen Sie Batterien und Platine, um die Montagelöcher freizulegen.
- Wählen Sie die passenden Montagelöcher für Eck- oder Flachwandmontage.
- Befestigen Sie die Rückwand mit der Cover Lock Screw nach unten an der Wand (bis zu 8 Fuß Höhe).
- Setzen Sie die Platine, Batterien und Frontabdeckung wieder ein.
Testen des Melders
Walk Test: Aktivieren Sie den PIR Walk Test im Menü des Bedienfelds. Der Modus ist für 30 Minuten aktiv. Testen Sie den Erfassungsbereich gründlich.
Transmission Test: Schließen Sie nach der Programmierung das Gehäuse, um den Sabotagekontakt zu aktivieren, und prüfen Sie, ob das Bedienfeld ein Signal empfängt.
Wartung
Reinigen Sie die Abdeckung bei Bedarf mit einem leicht angefeuchteten Tuch. Führen Sie jährlich einen Funktionstest durch.
Praktische Hilfe
Typische Probleme
Positionieren Sie den Melder oder den Empfänger neu, bis die LED eine klare Kommunikation bestätigt.
Stellen Sie die Empfindlichkeit (SENSITIVITY) auf LOW ein oder entfernen Sie Wärmequellen/Luftzüge aus dem Erfassungsbereich.
Ersetzen Sie die Batterien durch neue 3V CR123 Lithium-Batterien. Der Melder bleibt nach der Meldung noch ca. 30 Tage betriebsbereit.
Vor der Verwendung
- Programmieren Sie die Zone im Bedienfeld vor der Batterieinstallation.
- Stellen Sie sicher, dass der Empfänger installiert und eingeschaltet ist.
- Prüfen Sie die Polarität beim Einlegen der CR123 Batterien.
- Führen Sie den LED-Survey-Test durch, um die Signalstärke zu bestätigen.
- Montieren Sie den Melder auf einer vibrationsfreien Oberfläche.
- Führen Sie nach der Montage einen Walk Test durch.
Technische Daten in der Praxis
- Frequenzbereich
- 905 - 924 MHz für die drahtlose Kommunikation.
- Erfassungswinkel
- 36° x 84° Weitwinkel-Erfassung.
Abbildungen und Diagramme
- Figure 1: Zeigt das Gehäuse des 1127W PIR-Melders.
- Figure 2: Zeigt das Erfassungsmuster (Draufsicht und Seitenansicht) mit Reichweitenangaben.

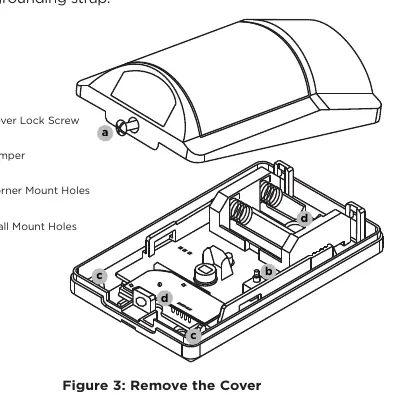

- Figure 3: Zeigt die Demontage des Gehäuses, die Position des Sabotagekontakts und die Montagelöcher.
Modellkompatibilität
- Kompatibel mit allen DMP 1100 Series Wireless-Empfängern und Bedienfeldern.
