Installationsanleitung für DMP 1100DH Wireless Receiver

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Konfiguration des DMP 1100DH Wireless Receivers. Das Gerät bietet bis zu 32 Funkzonen für XT30/XT50-Panels und nutzt 900-MHz-Frequenzsprung-Technologie. Die Installation erfordert eine korrekte Programmierung des Panels, eine sorgfältige Standortwahl mittels LED-Test und eine fachgerechte Verkabelung.

Programmierung des Panels

1. Setzen Sie das Panel zurück.
2. Geben Sie am Tastenfeld 6653 (PROG) ein, um das Programmiermenü aufzurufen.
3. Programmieren Sie unter SYSTEM OPTIONS einen HOUSE CODE zwischen 1 und 50.
4. Bei XT50-Panels: Wählen Sie NO bei der Aufforderung BUILT IN 1100 WIRELESS, um den 1100DH zu verwenden.
5. (Nur 1100DHE): Wählen Sie bei der Aufforderung 1100 ENCRYPTION die Option ALL (nur verschlüsselte Geräte) oder BOTH (verschlüsselte und nicht verschlüsselte Geräte).
6. (Nur 1100DHE): Bestätigen Sie das Standard-Passwort mit CMD oder ändern Sie es durch Eingabe einer 8-stelligen hexadezimalen Zeichenfolge (0-9, A-F).
7. Drücken Sie CMD, bis STOP angezeigt wird, und speichern Sie die Einstellungen durch Drücken einer Auswahltaste.

Standortwahl und LED-Test

Der Empfänger sollte zentral zwischen dem DMP-Panel und den verwendeten 1100-Serie-Sendern platziert werden. Führen Sie einen LED-Test durch:

• Entfernen Sie die Abdeckung und halten Sie den Sender am gewünschten Standort.
• Drücken Sie den Sabotagekontakt (Tamper Switch), um Daten an das Panel zu senden.
• Bestätigt: Die LED blinkt sofort ein und aus.
• Fehlerhaft: Die LED leuchtet ca. 8 Sekunden lang oder blinkt schnell. Ändern Sie den Standort, bis die Kommunikation bestätigt wird.

Verkabelung und Montage

Verwenden Sie keine abgeschirmten Kabel für die Verbindung zwischen Panel und Empfänger.

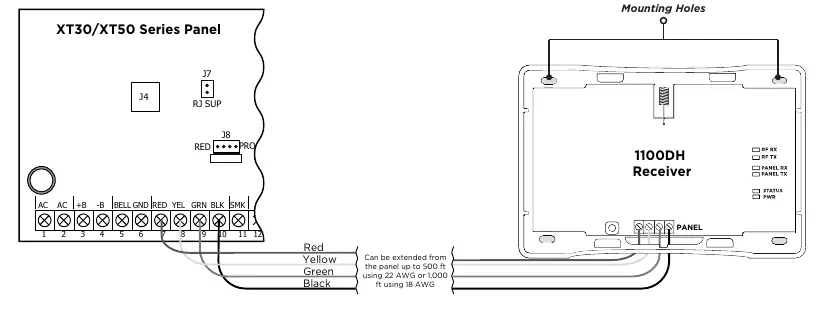

1. Verbinden Sie die roten, gelben, grünen und schwarzen Drähte mit den PANEL-Klemmen am 1100DH.
2. Verbinden Sie das andere Ende der Drähte mit den Klemmen 7, 8, 9 und 10 am Panel.
3. Befestigen Sie den 1100DH mit den mitgelieferten #6-Schrauben an der Oberfläche.
4. Setzen Sie die Abdeckung wieder auf die Basis.

Verkabelungshinweise: DMP empfiehlt 18- oder 22-Gauge unabgeschirmte Kabel. Die maximale Leitungslänge beträgt 2.500 Fuß (ca. 762 Meter). Bei Verwendung von 22-Gauge-Kabeln nicht mehr als 500 Fuß, bei 18-Gauge nicht mehr als 1.000 Fuß ohne zusätzliches Netzteil verwenden.

LED-Statusanzeigen

• RF RX: Blinkt gelb bei Datenempfang vom Sender.
• RF TX: Blinkt grün bei Datensendung an den Sender.
• PANEL RX: Blinkt gelb bei Datenempfang vom Panel.
• PANEL TX: Blinkt grün bei Datensendung an das Panel.
• STATUS: Leuchtet rot während des Speicher-Uploads.
• PWR: Leuchtet grün bei vorhandener Stromversorgung.

Technische Daten

• Betriebsspannung: 12 VDC nominal.
• Stromaufnahme: 75 mA (Durchschnitt), 102 mA (Spitze).
• Frequenzbereich: 905-924 MHz.
• Gehäuseabmessungen: 5,5" B x 3,75" L x 1" H.
