Installationsanleitung für Detex 03CM Mortise Türbeschlag
Erfahren Sie, wie Sie den Detex 03CM Mortise Türbeschlag korrekt installieren. Diese Anleitung enthält detaillierte Schritte zur Türvorbereitung, Bohrungen und Montage des Beschlags.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation des Detex 03CM Mortise Türbeschlags. Bitte lesen Sie alle Schritte sorgfältig durch, bevor Sie mit der Montage beginnen. Die empfohlene Höhe vom fertigen Boden bis zur Mittellinie des Beschlags beträgt 40 Zoll (ca. 101,6 cm). Tragen Sie zu Ihrer Sicherheit stets eine Schutzbrille.
Benötigte Werkzeuge
- Schutzbrille
- Bleistift
- Körner
- Hammer
- Bohrmaschine
- Bohrer und Gewindebohrer
- Kreuzschlitzschraubendreher
- Maßband

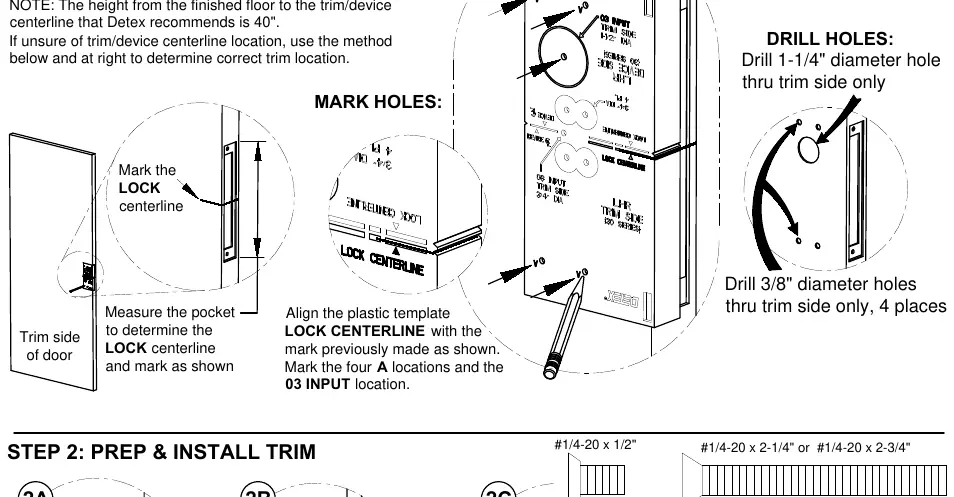

Schritt 1: Türvorbereitung
Verwenden Sie die Kunststoffschablone, um die Bohrlöcher für den Beschlag zu markieren (LHR-Ausführung dargestellt).
- Markieren Sie die Mittellinie des Schlosses an der Tür.
- Richten Sie die Schablone an der markierten Mittellinie aus.
- Markieren Sie die vier A-Positionen und die 03-Eingabeposition.
- Bohren Sie ein 1-1/4 Zoll Loch für die Beschlagseite.
- Bohren Sie vier 3/8 Zoll Löcher für die Befestigung.

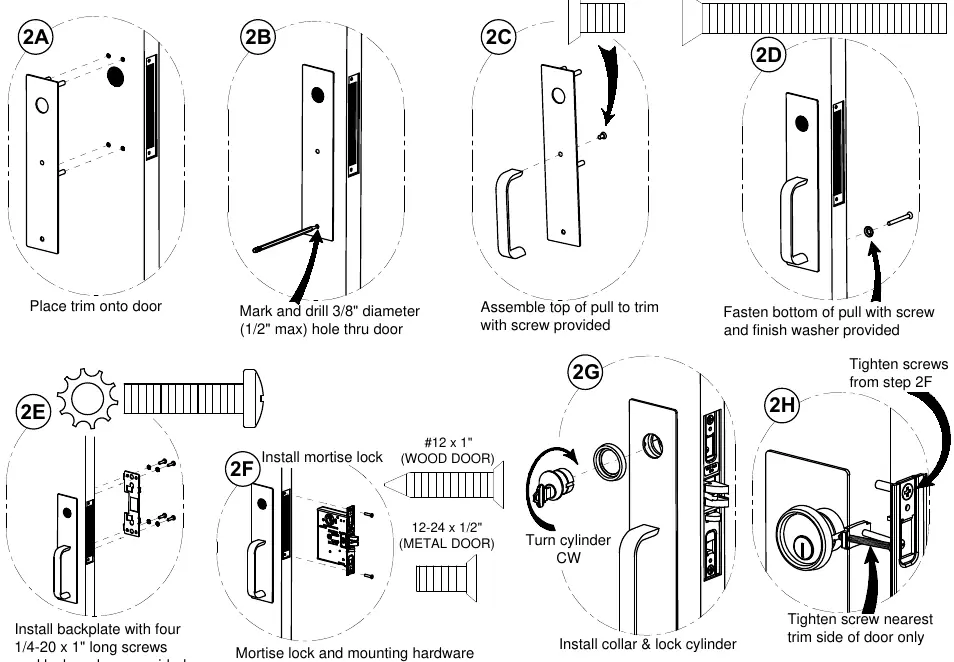

Schritt 2: Montage des Türbeschlags
Nachdem die Löcher gebohrt wurden, erfolgt die Montage:
- Platzieren Sie den Beschlag auf der Tür.
- Montieren Sie den oberen Teil des Griffs mit der mitgelieferten Schraube.
- Befestigen Sie den unteren Teil des Griffs mit der Schraube und der Unterlegscheibe.
- Installieren Sie die Rückplatte mit den vier 1/4-20 x 1 Zoll Schrauben und Sicherungsscheiben (vom Exit-Gerät bereitgestellt).
- Installieren Sie das Einsteckschloss (Mortise Lock) und befestigen Sie die Schrauben locker.
Installation des Schließzylinders
Setzen Sie den Zylinderkragen und den Schließzylinder ein. Drehen Sie den Zylinder im Uhrzeigersinn (CW), um ihn zu sichern. Ziehen Sie anschließend die Schrauben fest.
Herstellerinformationen
Detex Corporation
Praktische Hilfe
Typische Probleme
Unsicherheit über die korrekte Montagehöhe
Detex empfiehlt eine Höhe von 40 Zoll (ca. 101,6 cm) vom fertigen Boden bis zur Mittellinie des Beschlags.
Schrauben lassen sich nicht korrekt befestigen
Stellen Sie sicher, dass Sie die für das Material (Holz- oder Metalltür) korrekten Schrauben verwenden.
Vor der Verwendung
- Tragen Sie eine Schutzbrille.
- Stellen Sie sicher, dass alle Werkzeuge (Bohrer, Hammer, Maßband) bereitliegen.
- Überprüfen Sie die Ausrichtung der Schablone mit der Mittellinie des Schlosses.
- Stellen Sie sicher, dass das Einsteckschloss und die Hardware vom Exit-Gerät vorhanden sind.
Technische Daten in der Praxis
- 1/4-20 x 1/2"
- Schraube für die obere Befestigung des Griffs.
- 1/4-20 x 2-1/4" oder 2-3/4"
- Schrauben für die Befestigung des Beschlags an der Tür.
Abbildungen und Diagramme
- Schritt 1 zeigt die Verwendung der Kunststoffschablone zur Markierung der Bohrlöcher.
- Schritt 2 zeigt die Montage des Beschlags und die Befestigung des Schließzylinders.
Modellkompatibilität
- Die Montage erfordert ein Einsteckschloss (Mortise Lock), das separat mit dem Exit-Gerät geliefert wird.
