Installationsanleitung für Dormakaba Saffire LX und Saffire EVO Exit Device Operator

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an Wartungsprofis und Schlossinstallateure. Vor der Installation ist sicherzustellen, dass die Tür korrekt vorbereitet wurde und die entsprechenden Bohr-Templates für das spezifische Schlossmodell verwendet werden. Tragen Sie beim Bohren der Löcher eine Schutzbrille. dormakaba übernimmt keine Haftung für Schäden durch unsachgemäße Installation.

Benötigte Werkzeuge

• Bohrer: 1/4", 5/16", 1/2", 3/4", 1-1/8"
• Kreuzschlitzschraubendreher (#2)
• Kleiner Schlitzschraubendreher
• Inbusschlüssel (3 mm / 1/8")

Installationsschritte

5.1 Einbau des Schließzylinders (nur MKO)

Setzen Sie den Zylinderkern in das Gehäuse der Schlüsselüberbrückung ein. Sichern Sie den Kern mit der entsprechenden Schraube (Item 13) und befestigen Sie die Abdeckplatte mit zwei Schrauben (Item 15).

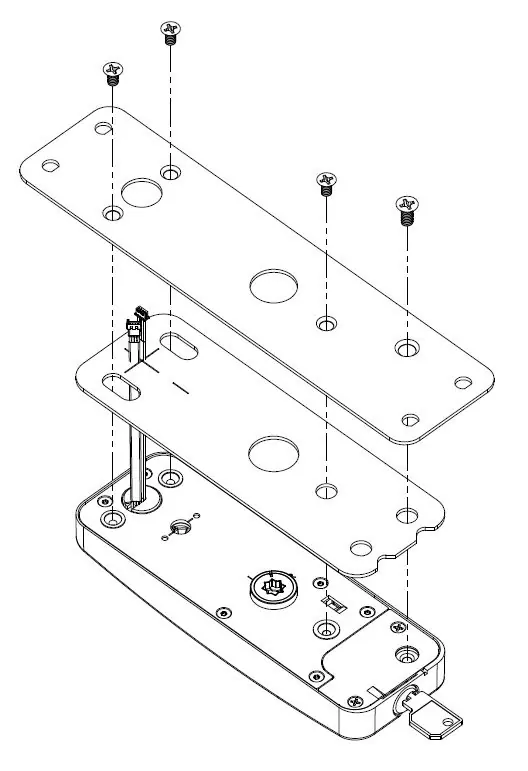

5.2 Montage der Montageoption (Sekundäre Rückplatte)

Falls eine sekundäre Rückplatte (Item 17) verwendet wird, installieren Sie die Dichtung (Item 18) und befestigen Sie die Platte mit drei Schrauben (Item 9) und einer Schraube (Item 11).

5.3 Einbau der Schließspindel

Führen Sie die Spindel (Item 3/4/5, je nach Exit-Gerät) in das vordere Schlossgehäuse ein, bis sie einrastet.

5.4 Montage des Schlossgehäuses an der Tür

Installieren Sie das vordere Schlossgehäuse mit der Dichtung (Item 19) und führen Sie die Kabel durch das mittlere Loch oben und in die Nut. Befestigen Sie die Adapterplatte mit drei Schrauben (Item 7) oder, bei Verwendung der sekundären Rückplatte, mit vier Verbindungshülsen (Item 2) und vier Schrauben (Item 8).

5.5 Installation des Exit-Geräts

Beachten Sie hierzu die separate Installationsanleitung des Herstellers des Exit-Geräts.

5.6 & 5.7 Anschluss der Kabel und Gehäusemontage

Verbinden Sie die Kabel mit den passenden Anschlüssen und verstauen Sie überschüssige Kabel im Türloch. Befestigen Sie das Batteriegehäuse mit den entsprechenden Schrauben (Item 19 oder 10 bei SVR). Legen Sie die Batterien unter Beachtung der Polarität ein und bringen Sie die Abdeckung wieder an.

5.8 Montage des äußeren Türgriffs

Installieren Sie die äußere Buchse (Item 1), setzen Sie den Türgriff entsprechend der Türanschlagrichtung (LH/RH) auf und sichern Sie ihn mit der Madenschraube (Item 6).

5.9 Test der Schlossfunktionalität

Stellen Sie sicher, dass die Tür offen ist. Präsentieren Sie eine Test-Keycard, prüfen Sie das Blinken der grünen/roten Lichter, drehen Sie den äußeren Hebel, um den Riegelrückzug zu prüfen, und betätigen Sie die Panikstange.

Sicherheitshinweise

Verwenden Sie ausschließlich Alkaline-Batterien. Beachten Sie die geltenden Bauvorschriften bezüglich der Griffhöhe.
