Installationsanleitung für Detex 03A, 02A, 01A Pullplate Trim
Detaillierte Installationsanleitung für die Detex Pullplate Trims der Serien 03A, 02A und 01A. Erfahren Sie alles über die Türvorbereitung, die korrekte Bohrung und die Montage der Beschläge.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Dokument enthält die Installationsanweisungen für die Detex Pullplate Trims der Modelle 03A(N), 02A(N) und 01A(N). Bitte beachten Sie, dass für das Modell 03A eine spezifische Vorbereitung des Zylinders erforderlich ist, während dies für die Modelle 02A und 01A nicht notwendig ist. Alle Bohrungen müssen absolut gerade und waagerecht ausgeführt werden.
Benötigte Werkzeuge
- Bohrmaschine
- Bleistift
- Hammer
- Maßband
- Körner (Center Punch)
- Schraubendreher
- Sicherheitsbrille

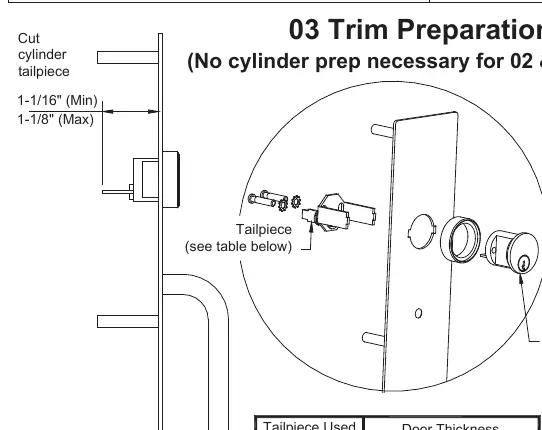

Vorbereitung des 03A Modells
Für das 03A-Modell muss das Tailpiece des Zylinders angepasst werden:
- Das Tailpiece muss auf eine Länge zwischen 1-1/16" (Minimum) und 1-1/8" (Maximum) gekürzt werden.
- Wählen Sie das passende Tailpiece basierend auf der Türstärke (1-3/4" und 2" oder 2-1/4").

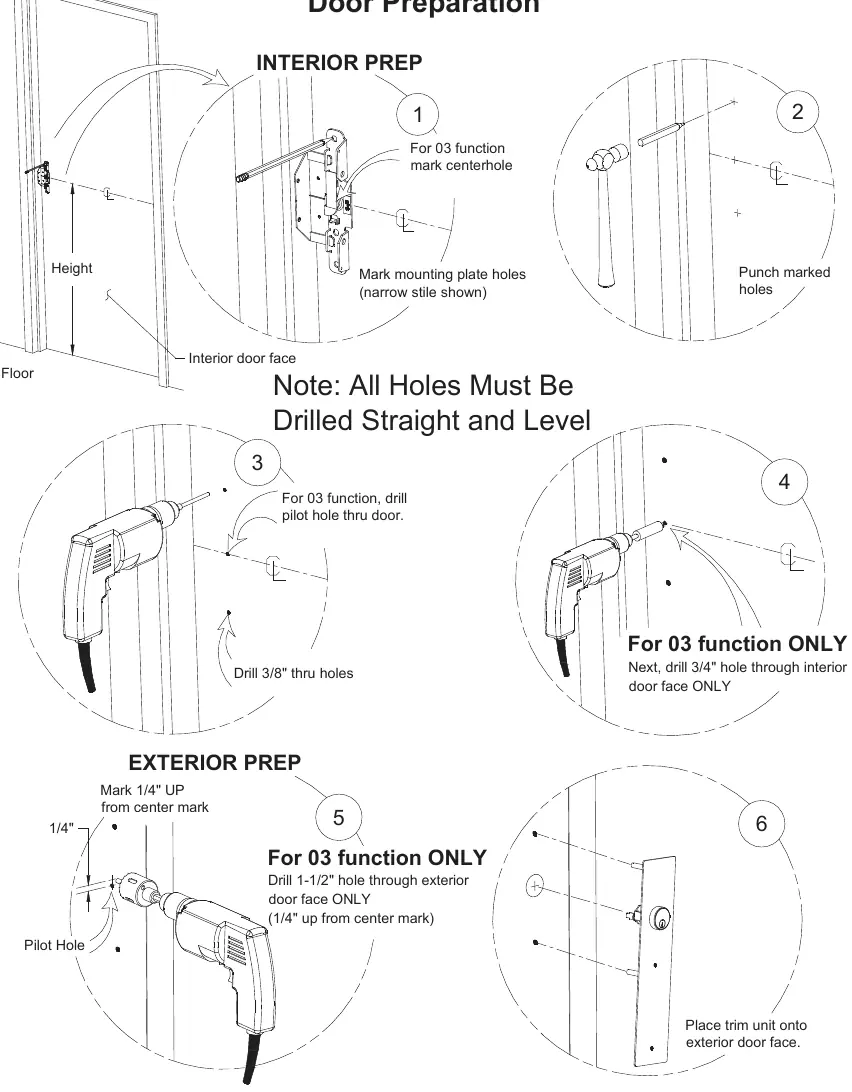

Türvorbereitung
Die Vorbereitung unterscheidet sich je nach Modell:
- Innenvorbereitung: Markieren Sie die Mittellinie und die Befestigungslöcher. Körnen Sie die markierten Stellen.
- Bohrungen: Bohren Sie die notwendigen Löcher für die Montageplatte. Für das 03A-Modell sind zusätzliche Bohrungen (3/4" innen, 1-1/2" außen) erforderlich.
- Achten Sie darauf, dass alle Löcher gerade und auf gleicher Höhe gebohrt werden.

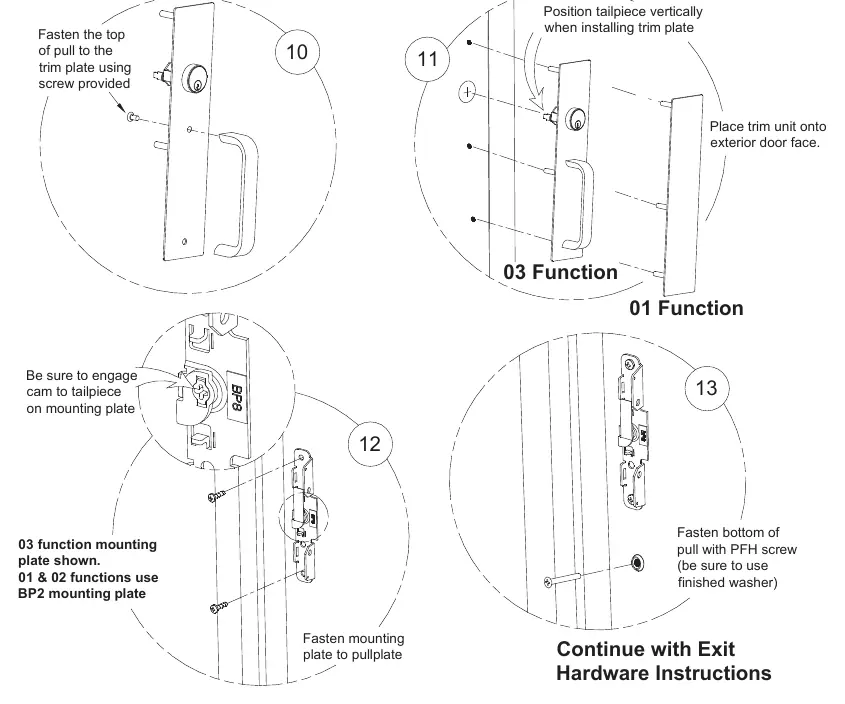

Montage des Pullplate Trims
- Positionieren Sie die Montageplatte an der Tür.
- Befestigen Sie die Montageplatte sicher an der Tür.
- Setzen Sie das Trim-Element auf die Außenseite der Tür.
- Stellen Sie sicher, dass der Nocken (Cam) korrekt in das Tailpiece auf der Montageplatte eingreift.
- Befestigen Sie den oberen Teil des Griffs an der Trim-Platte.
- Befestigen Sie den unteren Teil des Griffs mit der entsprechenden Schraube und Unterlegscheibe.
Herstellerinformationen
Detex Corporation
Praktische Hilfe
Typische Probleme
Tailpiece zu lang
Das Tailpiece muss für das 03A-Modell auf eine Länge zwischen 1-1/16" und 1-1/8" gekürzt werden.
Schwierigkeiten bei der Montage
Stellen Sie sicher, dass der Nocken (Cam) korrekt in das Tailpiece auf der Montageplatte eingreift, bevor Sie die Schrauben festziehen.
Vor der Verwendung
- Sicherheitsbrille während der Bohrarbeiten tragen.
- Türstärke messen, um das korrekte Tailpiece zu wählen.
- Alle benötigten Werkzeuge (Bohrer, Hammer, Maßband, etc.) bereitlegen.
- Markierungen für die Bohrungen sorgfältig prüfen.
Technische Daten in der Praxis
- Tailpiece-Länge (03A)
- 1-1/16" (Min) bis 1-1/8" (Max).
Abbildungen und Diagramme
- Schritt-für-Schritt-Anleitung zur Bohrung der Innen- und Außenseite der Tür.
- Montageabfolge für die Befestigungsplatte und den Griff.
Modellkompatibilität
- 03A-Modell erfordert Zylinder-Vorbereitung.
- 02A und 01A Modelle erfordern keine Zylinder-Vorbereitung.
