Installationsanleitung für Detex 03R Advantex Trim

Detaillierte Installationsanleitung für den Detex 03R Advantex Trim. Erfahren Sie, wie Sie die Tür vorbereiten, den Zylinder anpassen und den Beschlag korrekt montieren.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation des Detex 03R Advantex Trim für CVR-Anwendungen (Concealed Vertical Rod). Bitte beachten Sie folgende kritische Hinweise:

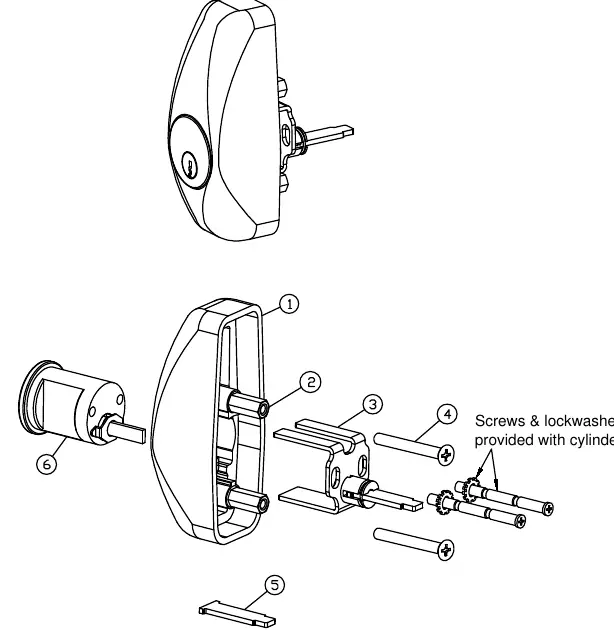

Explosionszeichnung der Bauteile
Explosionszeichnung der Bauteile
  • Wichtig: Der Beschlag (Trim) muss zwingend vor der Montage des Panikschlosses (Exit Device) an der Tür installiert werden.
  • Die BP12-Rückenplatte (im Lieferumfang des Panikschlosses enthalten) muss zwingend verwendet werden.
  • Stellen Sie sicher, dass Sie die richtige Länge des Endstücks (Tailpiece) für Ihre Türdicke verwenden (Standard für 1-3/4" bis 2", längeres Endstück für 2-1/4").
  • Bei Fragen wenden Sie sich bitte an den technischen Support von Detex unter 1-800-729-3839 (Option 2).

Vorbereitung der Tür

Bevor Sie beginnen, stellen Sie sicher, dass Sie alle benötigten Werkzeuge zur Hand haben: Schutzbrille, Bleistift, Körner, Hammer, Bohrmaschine, 1-1/4" Lochsäge, Bohrer- und Gewindebohrerset, Kreuzschlitzschraubendreher und Maßband.

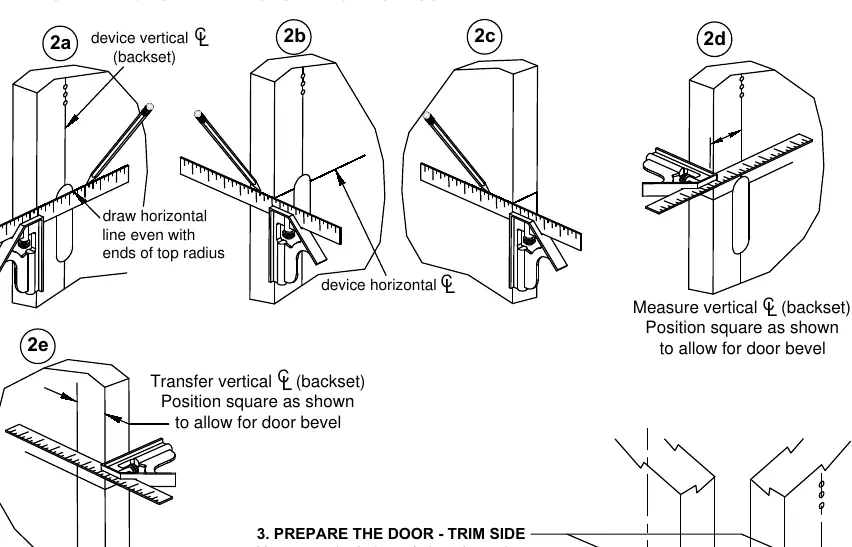

Übertragung der Mittellinien
Übertragung der Mittellinien

Geräteseite (Device Side)

Bereiten Sie die Tür gemäß den Anweisungen des Panikschlosses vor, falls dies noch nicht geschehen ist.

Übertragung der Mittellinien auf die Beschlagseite

  1. Übertragen Sie die vertikale Mittellinie (Backset) auf die Beschlagseite der Tür.
  2. Zeichnen Sie die horizontale Mittellinie ein.
  3. Verwenden Sie ein Winkelmaß, um die Linien präzise zu übertragen und den Türfalz zu berücksichtigen.
  4. Bereiten Sie die Löcher und die schlitzförmige Öffnung für den Beschlag gemäß der mitgelieferten Papierschablone (P/N 105285) vor.

Vorbereitung des Zylinders

Passen Sie den Zylinder vor der Montage an:

  • Schneiden Sie das Endstück (Tailpiece) des Zylinders auf die erforderliche Länge zu, wie in der Abbildung dargestellt.
  • Kürzen Sie die abbrechbaren Zylinderschrauben bei Bedarf auf die passende Länge.

Montage des Beschlags

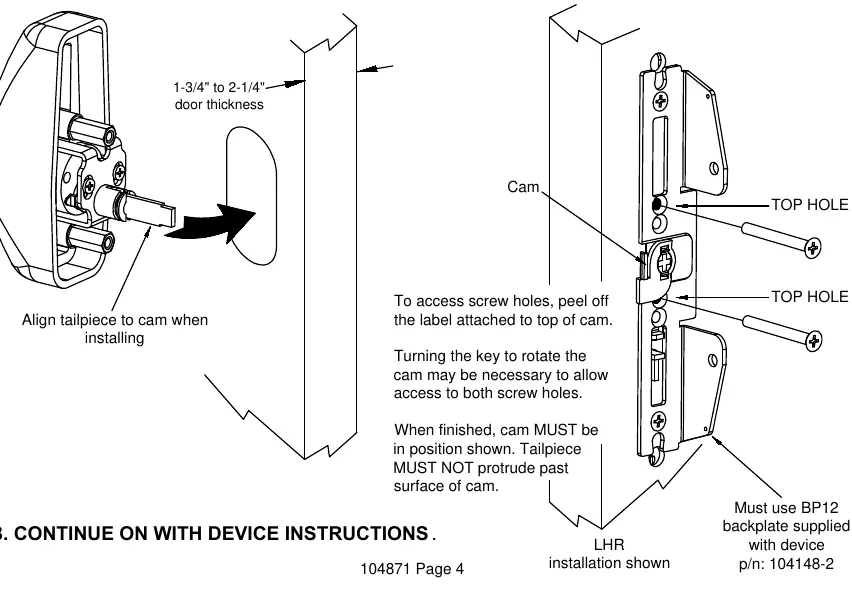

Installation des Beschlags an der Tür
Installation des Beschlags an der Tür
  1. Setzen Sie den Zylinder (ohne Schlüssel), das Beschlaggehäuse und das Endstück zusammen.
  2. Richten Sie das Endstück beim Einsetzen auf den Nocken (Cam) aus.
  3. Verwenden Sie die passenden Schrauben in den oberen Löchern (oberhalb und unterhalb des Nockens), um den Beschlag an der BP12-Rückenplatte zu befestigen.
  4. Falls der Zugang zu den Schraubenlöchern blockiert ist, ziehen Sie das Etikett oben am Nocken ab. Drehen Sie den Schlüssel, um den Nocken zu bewegen und den Zugang zu den Schraubenlöchern freizugeben.
  5. Nach Abschluss der Montage muss der Nocken in der korrekten Position stehen. Das Endstück darf nicht über die Oberfläche des Nockens hinausragen.

Herstellerinformationen

Detex Corporation

Markenprofil

Praktische Hilfe

Typische Probleme

Schraubenlöcher für die Montage sind nicht zugänglich.

Drehen Sie den Schlüssel im Zylinder, um den Nocken (Cam) zu drehen und den Zugang zu den Schraubenlöchern freizugeben.

Das Endstück (Tailpiece) ist zu lang oder zu kurz für die Türdicke.

Prüfen Sie die Türdicke. Für 1-3/4" bis 2" Türen ist das Standard-Endstück korrekt. Für 2-1/4" Türen muss das längere Endstück (P/N 105239-1) verwendet werden.

Vor der Verwendung

  • Tragen Sie immer eine Schutzbrille.
  • Stellen Sie sicher, dass die BP12-Rückenplatte vorhanden ist.
  • Überprüfen Sie die Türdicke und wählen Sie das passende Endstück.
  • Schneiden Sie das Zylinder-Endstück auf die korrekte Länge zu.
  • Installieren Sie den Beschlag vor dem Panikschloss.

Technische Daten in der Praxis

1-3/4" bis 2" Türdicke
Standardkonfiguration für den mitgelieferten Beschlag.
2-1/4" Türdicke
Erfordert den Austausch gegen das längere Endstück (P/N 105239-1).

Abbildungen und Diagramme

  • Die Explosionszeichnung zeigt die korrekte Reihenfolge von Gehäuse, Zylinder, Endstück und Befestigungsschrauben.
  • Die Zeichnungen zur Türvorbereitung verdeutlichen die Übertragung der Mittellinien (Backset) und die Ausrichtung des Winkels.

Modellkompatibilität

  • Nur für 60 Series CVR-Anwendungen geeignet.
  • Erfordert die Verwendung der BP12-Rückenplatte (im Lieferumfang des Panikschlosses).
