Installationsanleitung für Detex Mortise 01CM & 02CM Außengarnituren

Erfahren Sie, wie Sie die Detex Mortise 01CM und 02CM Außengarnituren korrekt installieren. Diese Anleitung enthält eine Liste der benötigten Werkzeuge, Anweisungen zur Türvorbereitung, Bohrpläne sowie eine...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der Detex Mortise 01CM (ohne Griff) und 02CM (mit Griff) Außengarnituren. Die Installation erfordert grundlegende handwerkliche Fähigkeiten und die Verwendung der mit dem Exit-Device gelieferten Hardware.

Benötigte Werkzeuge

  • Schutzbrille (vor Beginn der Arbeiten aufsetzen)
  • Bleistift
  • Körner
  • Hammer
  • Bohrmaschine
  • Bohrer und Gewindebohrer
  • Kreuzschlitzschraubendreher
  • Maßband

Produktübersicht

Die 01CM-Variante ist eine Blindplatte ohne Griff, während die 02CM-Variante über einen Griff verfügt. Die Teileliste umfasst die Abdeckplatten, Schrauben, Unterlegscheiben und den Griff für das 02CM-Modell.

Explosionszeichnung der 01CM und 02CM Garnituren
Explosionszeichnung der 01CM und 02CM Garnituren

Schritt 1: Türvorbereitung

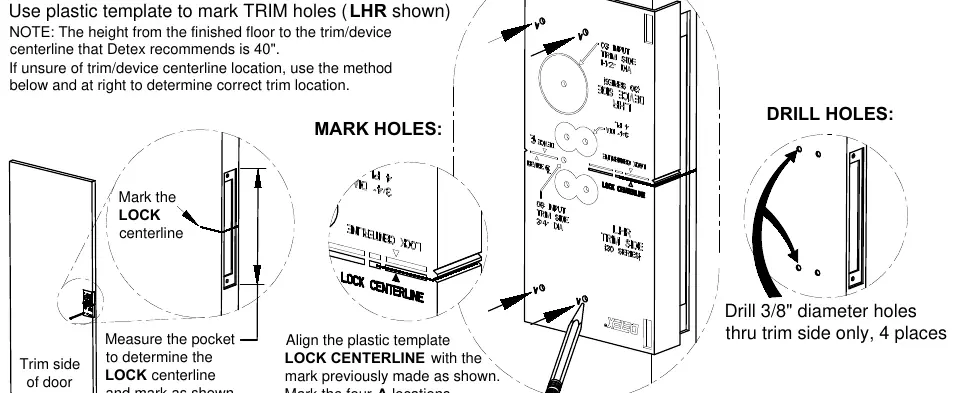

Markieren Sie die Mittellinie des Schlosses. Detex empfiehlt eine Höhe von 40 Zoll (ca. 101,6 cm) vom fertigen Boden bis zur Mittellinie des Geräts. Verwenden Sie die Kunststoffschablone, um die vier A-Positionen präzise zu markieren. Bohren Sie an den markierten Stellen 3/8-Zoll-Löcher durch die Tür.

Markieren und Bohren der Löcher
Markieren und Bohren der Löcher

Schritt 2: Montage der Garnitur

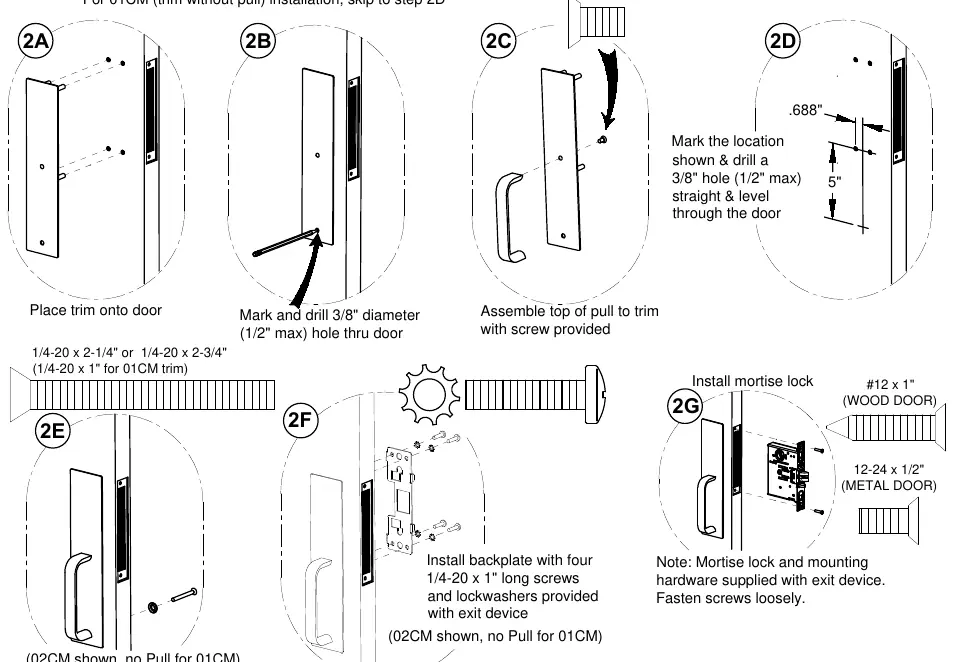

Für 02CM-Modelle (mit Griff): Montieren Sie den Griff an der Platte. Bohren Sie bei Bedarf ein 3/8-Zoll-Loch für den Griff durch die Tür. Platzieren Sie die Garnitur an der Tür. Befestigen Sie die Rückplatte mit den vier mitgelieferten 1/4-20 x 1-Zoll-Schrauben und Sicherungsscheiben, die mit dem Exit-Device geliefert wurden. Ziehen Sie die Schrauben zunächst nur locker an.

Schritt-für-Schritt Montage der Garnitur
Schritt-für-Schritt Montage der Garnitur

Herstellerinformationen

Detex Corporation

Markenprofil

Praktische Hilfe

Vor der Verwendung

  • Schutzbrille aufsetzen
  • Mittellinie des Schlosses auf der Tür markieren
  • Kunststoffschablone für die Bohrungen bereithalten
  • Passende Bohrer und Gewindebohrer bereitstellen
  • Exit-Device (Panikschloss) zur Hand haben (für Befestigungsschrauben)

Technische Daten in der Praxis

Empfohlene Montagehöhe
40 Zoll (ca. 101,6 cm) vom fertigen Boden bis zur Mittellinie des Geräts.
Bohrlochdurchmesser
3/8 Zoll (max. 1/2 Zoll) für die Befestigungslöcher.

Abbildungen und Diagramme

  • 01 FUNCTION: Darstellung der Blindplatte ohne Griff.
  • 02 FUNCTION: Darstellung der Platte mit Griff.
  • Schritt 2D: Markierung und Bohrung für den Griff bei 02CM-Modellen.

Modellkompatibilität

  • 01CM ist eine Blindplatte ohne Griff.
  • 02CM ist eine Garnitur mit Griff.
  • Die Befestigungsschrauben sind im Lieferumfang des Exit-Devices enthalten, nicht der Garnitur selbst.
