Installationsanleitung für Detex 02D, 02DT, 02DU, 02Dx2W Außenhebelbeschlag
Erfahren Sie, wie Sie den Detex Außenhebelbeschlag (02D, 02DT, 02DU, 02Dx2W) korrekt installieren und den Türanschlag (Handing) von RHR auf LHR umstellen. Diese Anleitung enthält wichtige Schritte zur Montage und Bohrvorbereitung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Konfiguration der Detex Außenhebelbeschläge der Serien 02D, 02DT, 02DU und 02Dx2W. Beachten Sie, dass diese Beschläge nicht für Türen mit einer Stiltiefe von 2 Zoll geeignet sind. Stellen Sie sicher, dass Sie die mit dem Ausgangsgerät gelieferte Kunststoffschablone für die Bohrungen verwenden.

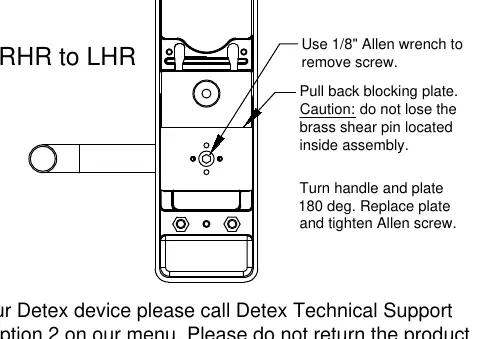

Türanschlag (Handing) umstellen
Falls der Beschlag von RHR (Right Hand) auf LHR (Left Hand) umgestellt werden muss, gehen Sie wie folgt vor:
- Legen Sie den Beschlag auf eine saubere Oberfläche.
- Entfernen Sie die Schraube mit einem 1/8-Zoll-Inbusschlüssel.
- Ziehen Sie die Sperrplatte zurück. Vorsicht: Achten Sie darauf, den Messing-Sicherungsstift im Inneren nicht zu verlieren.
- Drehen Sie den Griff und die Platte um 180 Grad.
- Setzen Sie die Platte wieder ein und ziehen Sie die Inbusschraube fest.

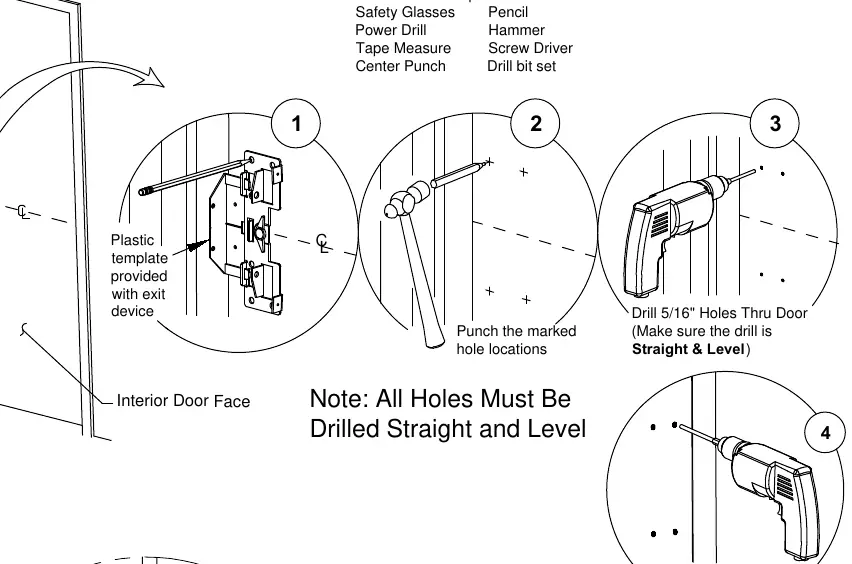

Installation
Für die Installation sind folgende Werkzeuge erforderlich: Sicherheitsbrille, Bohrmaschine, Maßband, Körner, Bleistift, Hammer, Schraubendreher und ein Bohrersatz.
- Verwenden Sie die mit dem Ausgangsgerät gelieferte Kunststoffschablone, um die Lochpositionen zu markieren.
- Körnen Sie die markierten Lochpositionen.
- Bohren Sie 5/16-Zoll-Löcher durch die Tür. Achten Sie darauf, dass der Bohrer gerade und waagerecht geführt wird.
- Bohren Sie 1/2-Zoll-Außenlöcher unter Verwendung der zuvor gebohrten 5/16-Zoll-Löcher.
- Befestigen Sie die Montageplatte am Beschlag und montieren Sie die Einheit an der Außenseite der Tür.
Die unterstützte Türstärke beträgt 1-3/4 bis 2-1/4 Zoll.
Herstellerinformationen
Detex Corporation
Praktische Hilfe
Typische Probleme
Türanschlag (Handing) ist falsch
Befolgen Sie die Anleitung zum Wechsel von RHR auf LHR durch Drehen des Griffs und der Platte um 180 Grad.
Beschlag passt nicht
Prüfen Sie die Türstärke; das Produkt ist nicht für 2-Zoll-Stiltüren geeignet.
Vor der Verwendung
- Sicherheitsbrille tragen.
- Werkzeuge bereitstellen (Bohrer, Hammer, Maßband, Körner, Schraubendreher).
- Türstärke prüfen (muss zwischen 1-3/4 und 2-1/4 Zoll liegen).
- Kunststoffschablone des Ausgangsgeräts bereithalten.
Technische Daten in der Praxis
- Bohrergröße (Durchgang)
- 5/16 Zoll für Löcher durch die Tür.
- Bohrergröße (Außen)
- 1/2 Zoll für die äußeren Löcher.
Abbildungen und Diagramme
- Die Zeichnung auf Seite 1 zeigt den Prozess zum Wechseln des Türanschlags (Handing).
- Die Zeichnung auf Seite 2 zeigt die Schritte 1-4 für die Bohr- und Montagevorbereitung.
Modellkompatibilität
- Nicht für 2-Zoll-Stiltüren geeignet.
- Kompatibel mit 02D, 02DT, 02DU und 02Dx2W Modellen.
