Installationsanleitung für Detex 03WS Advantex und Value Series Beschlag

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Installation des Detex 03WS Beschlags für die Advantex- und Value-Serien. Vor Beginn der Arbeiten ist das Tragen einer Schutzbrille zwingend erforderlich. Stellen Sie sicher, dass Sie über das notwendige Werkzeug verfügen: Bleistift, Körner, Hammer, Bohrmaschine, 1-1/2" Lochsäge, Bohrer und Gewindebohrer, Kreuzschlitzschraubendreher und ein Maßband.

Vorbereitung des Beschlags

Bevor das Gerät an der Tür montiert wird, muss der Zylinder vorbereitet werden:

• Setzen Sie einen (nicht im Lieferumfang enthaltenen) Profilzylinder ein und kürzen Sie das Mitnehmerstück (Tailpiece) bei Bedarf.

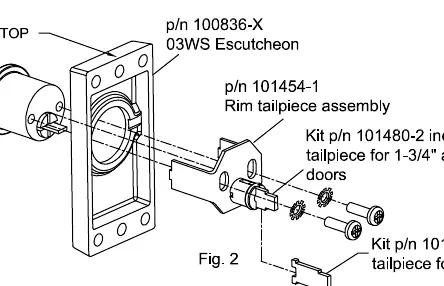

• Montieren Sie die Zylinder- und Mitnehmerbaugruppe wie in der Abbildung dargestellt.
• Falls sich der Schlüssel nicht frei drehen lässt, muss das Mitnehmerstück nachgeschnitten oder gefeilt werden.
• Wählen Sie das passende Mitnehmerstück für die Türstärke aus.

Vorbereitung der Tür

Markieren Sie die Position des Geräts auf der Innenseite der Tür. Detex empfiehlt eine Montagehöhe von 40 Zoll (ca. 101,6 cm) über dem fertigen Boden. Verwenden Sie die entsprechenden Schablonen für die jeweilige Türart (Narrow Stile oder Wide Stile) und Anschlagrichtung (RHR oder LHR), um die Löcher zu markieren und zu bohren. Beachten Sie bei Türen mit abgeschrägten Kanten besondere Vorsicht.

Montage Advantex Rim Gerät

1. Installieren Sie die Rückplatte unter Verwendung der Löcher "a" und der entsprechenden Schrauben gemäß der Bohrtabelle.

2. Drücken Sie das Push-Pad herunter, setzen Sie das Mittelgehäuse in die Schlitze der Rückplatte ein und drehen Sie es in Richtung Tür.

3. Befestigen Sie das Rim-Gerät mit 1/4-20 x 1/4" Maschinenschrauben an der Montageplatte.

4. Richten Sie bei abgezogenem Schlüssel die Verlängerung des Mitnehmerstücks auf den Nocken der Rückplatte aus und befestigen Sie den Beschlag mit 1/4-20 Maschinenschrauben an der Rückplatte.

Montage Advantex Surface Vertical Rod Gerät

1. Installieren Sie die Rückplatte wie beim Rim-Gerät.

2. Drücken Sie das Push-Pad herunter, setzen Sie das Mittelgehäuse ein und drehen Sie es zur Tür.

3. Entfernen Sie die E-Clips von den Stiften und ziehen Sie die Stifte heraus (diese müssen nicht wieder installiert werden).

4. Richten Sie die Mitnehmerverlängerung auf den Nocken aus und befestigen Sie den Beschlag mit 1/4-20 Maschinenschrauben.

5. Drücken Sie das Push-Pad, um das Loch im Schlitten mit dem in der Tür gebohrten Loch auszurichten, und installieren Sie die 1/4-20 Maschinenschraube ohne Sicherungsscheibe.

Spezielle Vorbereitung für 2" schmale Glastüren

ACHTUNG: Wenn Sie den 03WS Beschlag an einer 2-Zoll schmalen Glastür verwenden, dürfen Sie den mitgelieferten Strike Locator NICHT verwenden. Befolgen Sie die spezifischen Schritte auf den Seiten 5-8 der Anleitung, um die Tür korrekt vorzubereiten, einschließlich der Markierung der vertikalen Linie 1 Zoll von der Türkante entfernt und der präzisen Bohrungen für die Montage.
