Montageanleitung für Denali Universal 12-14mm Lenkerhalterung

Erfahren Sie, wie Sie die Denali Universal 12-14mm Lenkerhalterung korrekt montieren. Diese Anleitung enthält wichtige Informationen zu Drehmomentvorgaben, benötigtem Werkzeug und den Installationsschritten für eine sichere Befestigung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Die Denali Universal 12-14mm Lenkerhalterung sollte idealerweise von einem qualifizierten Motorradmechaniker installiert werden. Achten Sie bei der Montage von Elektronik besonders auf die Kabelführung. Stellen Sie sicher, dass die Kabel bei vollem Lenkeinschlag und bei komprimierter Federung nicht spannen oder eingeklemmt werden. Es wird dringend empfohlen, mittelfeste Schraubensicherung für alle Schrauben und Bolzen zu verwenden. Überprüfen Sie alle Befestigungen nach den ersten 30 Meilen (ca. 48 km), um sicherzustellen, dass die Drehmomentvorgaben eingehalten werden.

Lieferumfang

Lieferumfang der Halterung
Lieferumfang der Halterung
  • (a) Klemmteil für 12-14mm Rohr (LAH.00.017) - 1 Stk.
  • (b) 8mm Distanzplatte (LAH.00.018) - 1 Stk.
  • (c) 8-32 x 1-1/8 Zoll Innensechskantschraube DIN 9112 - 2 Stk.
  • (d) 8-32 x 3/4 Zoll Innensechskantschraube DIN 9112 - 2 Stk.

Montageanleitung

  1. Bestimmen Sie anhand der Passform und des Spielraums, ob Sie die optionale 8mm Distanzplatte (b) und die längeren Schrauben (c) benötigen.
  2. Platzieren Sie das Klemmteil (a) an der gewünschten Stelle am Lenker. Achten Sie darauf, dass die flache Seite zum Fahrer und die abgeschrägten Seiten zur Windschutzscheibe zeigen.
  3. Richten Sie die Montagelöcher auf der Rückseite des RAM Chargers mit der Halterung aus und sichern Sie diese mit den passenden Innensechskantschrauben (c oder d).

Hinweis: Die gesamte Baugruppe muss möglicherweise nach unten gedreht werden, um den Zugang zu den Montagelöchern der Halterung (a) zu ermöglichen.

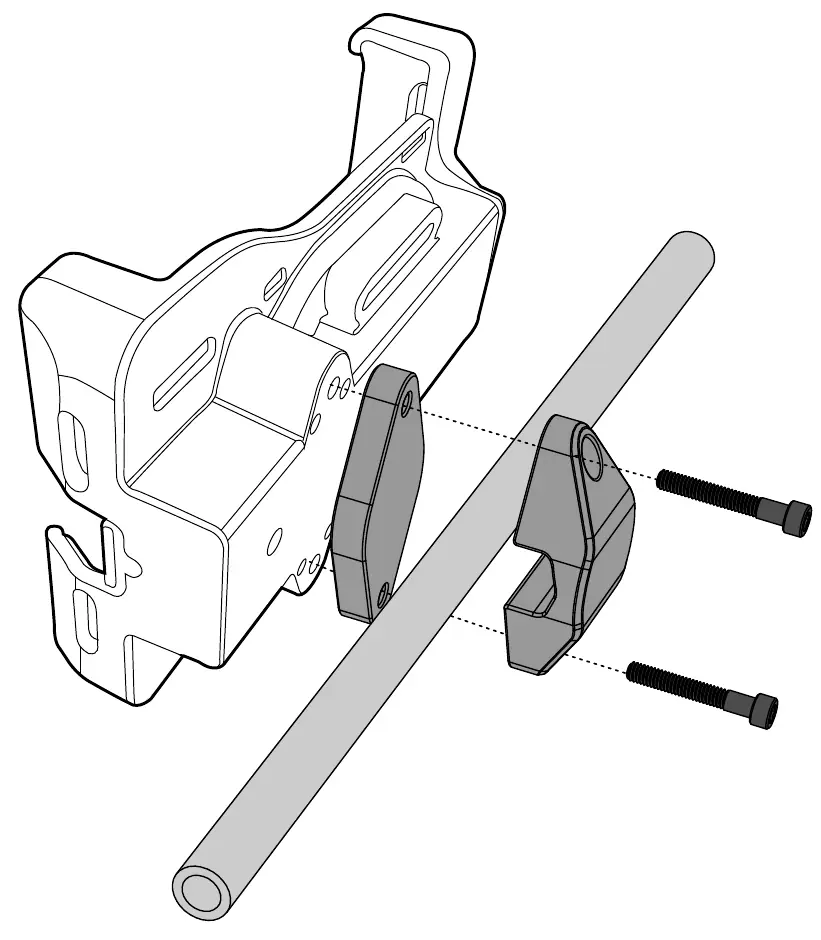

Installationsdiagramm der Halterung
Installationsdiagramm der Halterung

Drehmomentvorgaben

Verwenden Sie für das Zubehör die folgenden Standard-Drehmomentvorgaben:

  • M3: 1.0 Nm
  • M4: 2.5 Nm
  • M5: 5.0 Nm
  • M6: 9.0 Nm
  • M8: 18.0 Nm
  • M10: 41.0 Nm
  • M12: 71.0 Nm

Praktische Hilfe

Typische Probleme

Kabelspannung bei Lenkbewegung

Prüfen Sie bei vollem Lenkeinschlag (links/rechts) und komprimierter Federung, ob die Kabel genug Spiel haben und nicht eingeklemmt werden.

Sich lösende Schrauben

Verwenden Sie mittelfeste Schraubensicherung und überprüfen Sie den festen Sitz aller Hardware nach den ersten 30 Meilen.

Vor der Verwendung

  • Prüfen Sie den Durchmesser des Lenkers (muss 12-14mm betragen).
  • Stellen Sie sicher, dass ein 5/32 Inbusschlüssel vorhanden ist.
  • Prüfen Sie die Kabelverlegung auf ausreichend Spielraum.
  • Verwenden Sie mittelfeste Schraubensicherung für alle Schrauben.

Abbildungen und Diagramme

  • Die Abbildung zeigt die Ausrichtung der Klemmbacke (a) mit der flachen Seite zum Fahrer und der abgeschrägten Seite zur Windschutzscheibe.

Modellkompatibilität

  • Geeignet für Rohre mit einem Durchmesser von 12 bis 14 mm.
