Installationsanleitung für Honda 08R73-MKC-A01 Unterer Luftabweiser
Diese Anleitung führt Sie durch die Montage des unteren Luftabweisers für Honda GL1800 Modelle. Erfahren Sie, wie Sie die Paneele korrekt bohren, die Dämpfer anbringen und die Luftabweiser sicher am Motorrad befestigen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsschritte für den unteren Luftabweiser (P/N 08R73-MKC-A01) an Honda GL1800/D/DA und GL1800B/BD Modellen. Vor Beginn der Arbeiten muss der Motor, das Auspuffsystem und der Kühler vollständig abgekühlt sein, um Verbrennungen zu vermeiden.
Benötigtes Werkzeug
- Inbusschlüssel (5 mm)
- Elektrische Bohrmaschine
- Bohrer (3 mm und 9,5 mm)
- Drehmomentschlüssel
Montagevorbereitung

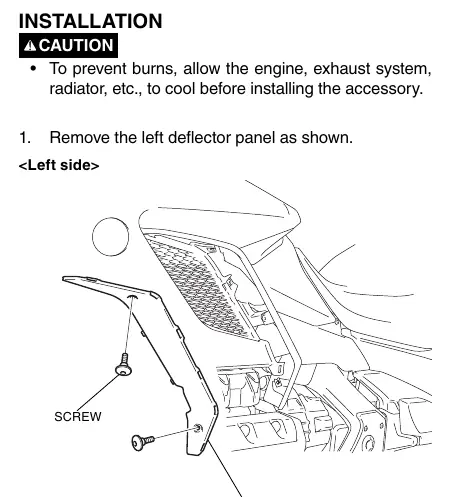

Entfernen Sie zunächst das linke Deflektor-Paneel vom Motorrad. An den markierten Punkten des Paneels müssen Löcher gebohrt werden. Verwenden Sie für die markierten Punkte einen 3-mm-Bohrer und für die markierten Linien einen 9,5-mm-Bohrer. Achten Sie darauf, nach dem Bohren alle Grate an den Kanten der Löcher zu entfernen.
Installation der Komponenten
- Bringen Sie die Dämpfer (Cushions) an der Innenseite des linken Deflektor-Paneels an.
- Montieren Sie das linke Deflektor-Paneel wieder in umgekehrter Reihenfolge der Demontage.
- Setzen Sie die Einziehmuttern (Well nuts) wie in der Abbildung gezeigt ein.
- Befestigen Sie den linken Luftabweiser B unter Verwendung der 5-mm-Schrauben, der weißen Unterlegscheiben und der schwarzen Unterlegscheiben.
- Wiederholen Sie den Vorgang für die rechte Seite des Motorrads.
Technische Daten
Für die 5-mm-Schrauben gilt ein Anzugsdrehmoment von 0,4 N·m (0,04 kgf·m / 0,3 lbf·ft). Beachten Sie für alle anderen demontierten Teile die Drehmomentwerte aus dem offiziellen Servicehandbuch.
Herstellerinformationen
Honda Motor Co., Ltd.
Praktische Hilfe
Typische Probleme
Gratbildung an den Bohrlöchern
Entfernen Sie nach jedem Bohrvorgang sorgfältig alle Grate an den Kanten der Löcher, um eine saubere Passform zu gewährleisten.
Verbrennungsgefahr bei der Montage
Lassen Sie Motor, Auspuff und Kühler vor Beginn der Arbeiten vollständig abkühlen.
Vor der Verwendung
- Prüfen Sie, ob alle Teile der Teileliste (Schrauben, Muttern, Unterlegscheiben, Dämpfer) vorhanden sind.
- Stellen Sie sicher, dass ein 3-mm- und ein 9,5-mm-Bohrer bereitliegen.
- Vergewissern Sie sich, dass ein Drehmomentschlüssel für das korrekte Anziehen der 5-mm-Schrauben vorhanden ist.
Technische Daten in der Praxis
- Anzugsdrehmoment 5 mm Schraube
- 0,4 N·m. Dies ist ein sehr geringes Drehmoment; verwenden Sie einen geeigneten Drehmomentschlüssel, um Beschädigungen zu vermeiden.
Abbildungen und Diagramme
- Die Abbildungen zeigen die genauen Bohrpositionen auf der Innenseite des Deflektor-Paneels.
- Die Explosionszeichnung verdeutlicht die Reihenfolge der Montage von Schraube, Unterlegscheiben und Luftabweiser.
Modellkompatibilität
- Geeignet für Honda GL1800/D/DA und GL1800B/BD Modelle.
