Diese Anleitung beschreibt die Montage der Touratech Sturzbügel für die BMW R1200GS (Modell bis 2012). Es wird dringend empfohlen, die Montage von einer Fachwerkstatt durchführen zu lassen, um eine korrekte Installation und Sicherheit zu gewährleisten. Die Einhaltung der Arbeitsschritte ist zwingend erforderlich.
Sicherheitshinweise
- Trennen Sie bei Arbeiten an der Elektrik immer die Batterie.
- Verwenden Sie handelsübliches Schmiermittel für die Montage der Edelstahlschrauben, um ein Festfressen zu verhindern.
- Nach 50 km Fahrt müssen alle Schraubverbindungen kontrolliert und bei Bedarf nachgezogen werden.
- Beachten Sie, dass die Montage von Sturzbügeln die Schräglagenfreiheit einschränken kann.
- Bei Änderungen an Verkleidung, Lenker oder Bremsleitungen ist die Freigängigkeit aller Funktionsteile bei vollem Lenkeinschlag zu prüfen.
Montage

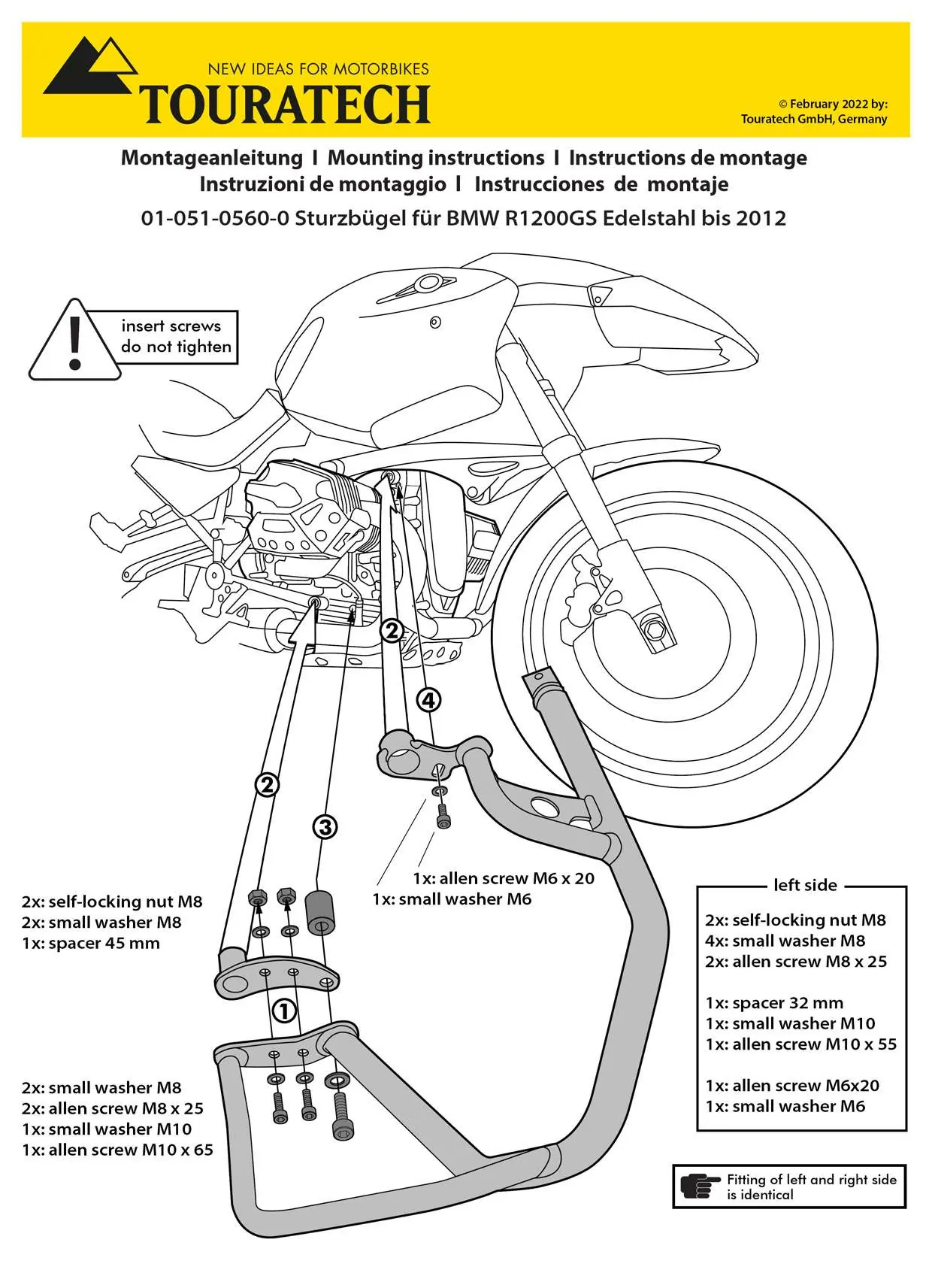

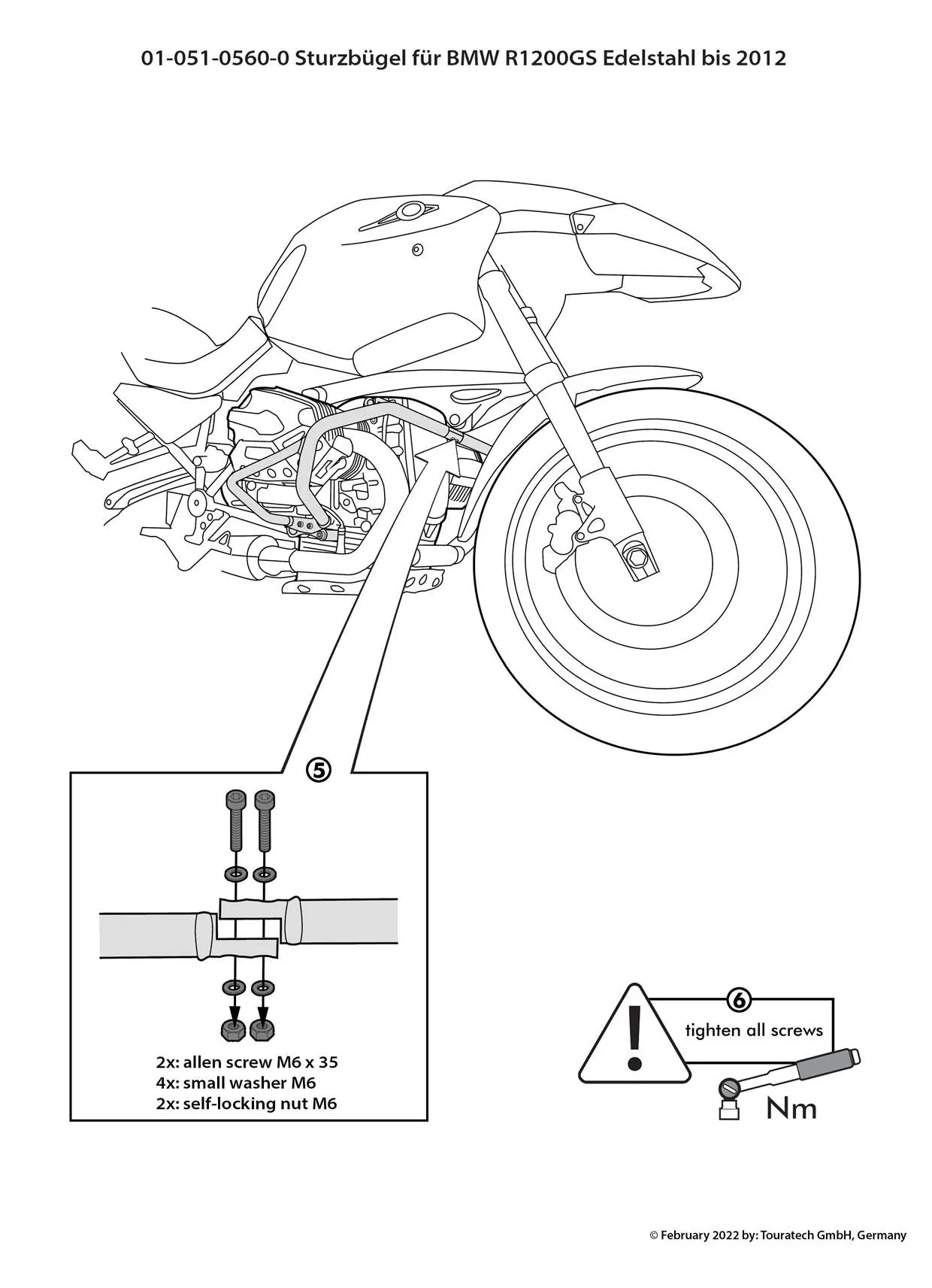

Die Montage erfolgt gemäß den beiliegenden Diagrammen. Achten Sie darauf, die Schrauben zunächst nur anzusetzen und erst nach der vollständigen Ausrichtung festzuziehen. Die Montage der linken und rechten Seite ist identisch.
Drehmomentwerte

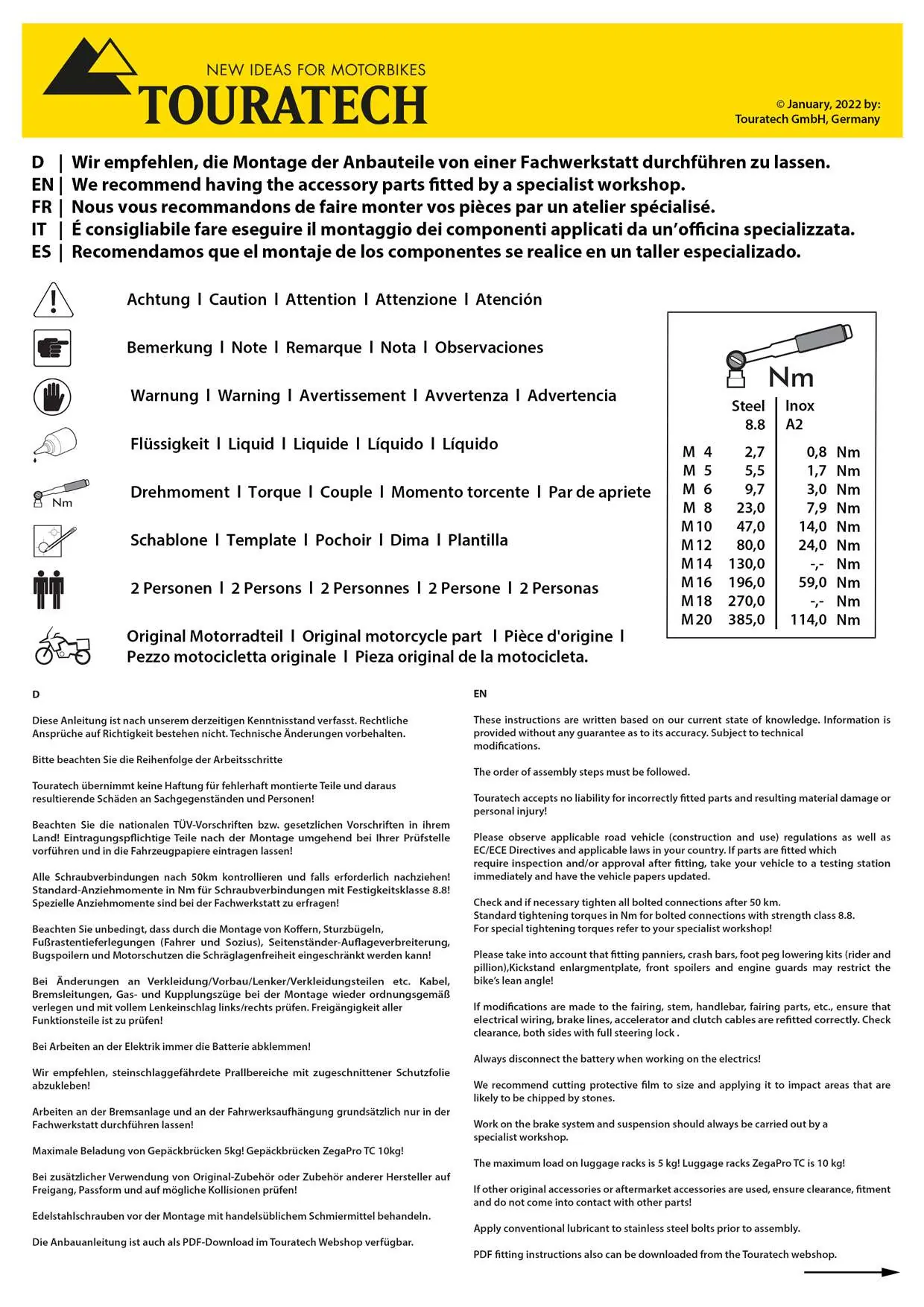

Verwenden Sie für die Verschraubungen die in der Tabelle angegebenen Drehmomente. Beachten Sie den Unterschied zwischen Schrauben der Festigkeitsklasse 8.8 (Stahl) und Inox A2 (Edelstahl). Bei speziellen Anziehmomenten wenden Sie sich bitte an eine Fachwerkstatt.
Praktische Hilfe
Typische Probleme
Nach 50 km Fahrt müssen alle Schraubverbindungen kontrolliert und bei Bedarf nachgezogen werden.
Verwenden Sie handelsübliches Schmiermittel für die Montage der Edelstahlschrauben.
Prüfen Sie bei vollem Lenkeinschlag (links/rechts), ob Kabel, Bremsleitungen oder andere Funktionsteile frei beweglich sind.
Vor der Verwendung
- Fachwerkstatt für Montage empfohlen
- Batterie abklemmen (bei Arbeiten an der Elektrik)
- Schmiermittel für Edelstahlschrauben bereitstellen
- Drehmomentschlüssel für korrekte Anzugsmomente verwenden
- Fahrzeugpapiere nach Montage aktualisieren (TÜV-Vorschriften beachten)
