Installationsanleitung für Yoshimura Micro Blinker-Adapterplatten Honda Grom

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für die Yoshimura Micro Blinker-Adapterplatten (Modell 074BG121220) für die Honda Grom. Die Anleitung umfasst die Demontage der Originalblinker, die Montage der neuen Adapterplatten sowie die korrekte elektrische Verkabelung. Bitte beachten Sie, dass ein rotes Frontlicht in den meisten Regionen gesetzlich verboten ist; prüfen Sie daher vor der Installation die lokalen Vorschriften.

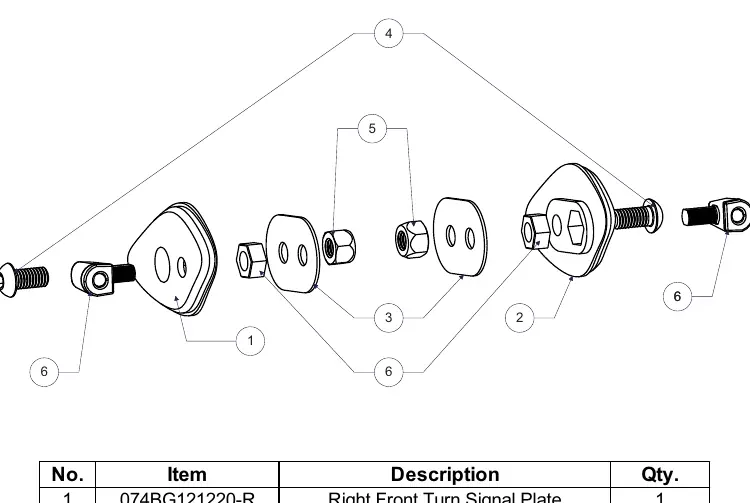

Lieferumfang

• Rechte vordere Blinkerplatte (074BG121220-R)
• Linke vordere Blinkerplatte (074BG121220-L)
• Blinker-Gegenplatte (074BG121210-B)
• M6 x 12mm Linsenkopfschrauben
• M6 x 1.0 Nylon-Sicherungsmuttern
• Micro LED Blinker-Kit

Demontage der Originalblinker

1. Entfernen Sie die vier Schrauben, die die Scheinwerferbaugruppe am Rahmen befestigen, und ziehen Sie die Baugruppe vorsichtig heraus.
2. Suchen und trennen Sie die linken und rechten Blinkeranschlüsse.
3. Entfernen Sie die Tachoabdeckung, indem Sie die zwei Schrauben an der Unterseite lösen und die Abdeckung vorsichtig nach unten ziehen. Lösen Sie die Hutmutter, die den Blinker hält.
4. Demontieren und entfernen Sie die linken und rechten Blinker aus der Blinkerhalterung.
5. Schneiden Sie die Kabel der Originalblinker 4 Zoll (ca. 10 cm) vom Stecker entfernt ab.

Installation der Adapterplatten

1. Setzen Sie den Micro-Blinker in das vordere Loch und die Kunststoff-Sechskantmutter in die Innentasche der rechten vorderen Blinkerplatte (074BG121220-R).
2. Hinweis: Die korrekte Positionierung des Blinkers hängt von der Ausrichtung der Kunststoffmutter ab. Wenn der Blinker nicht nach vorne zeigt, entfernen Sie ihn, drehen Sie die Kunststoffmutter in der Tasche und installieren Sie den Blinker erneut. Wiederholen Sie dies, bis der Blinker nach vorne zeigt.
3. Installieren Sie den Micro-Blinker und die vordere Blinkerplatte an der Außenseite der Blinkerhalterung.
4. Installieren Sie die Blinker-Gegenplatte (074BG121210-B) an der Innenseite der Blinkerhalterung und sichern Sie diese mit der M6x12BHS-Schraube und der 6MMLN-Sicherungsmutter.
5. Wiederholen Sie die Schritte für die gegenüberliegende Seite.

Elektrischer Anschluss

Verwenden Sie die im Kit enthaltenen Schrumpfverbinder, um die Blinkerdrähte wie folgt anzuschließen:

• Rechter Anschluss (Blauer Stecker): Grünes Kabel (Kabelbaum) an Schwarz; Blaues Kabel (Kabelbaum) an Blau.
• Linker Anschluss (Oranger Stecker): Grünes Kabel (Kabelbaum) an Schwarz; Oranges Kabel (Kabelbaum) an Blau.

Vorgehensweise beim Löten/Schrumpfen:

1. Isolieren Sie die Enden der Original-Blinkerkabel auf 1/4" bis 1/2" ab und führen Sie sie in die mitgelieferten Schrumpfverbinder ein.
2. Zentrieren Sie die verbundenen Kabelenden und erhitzen Sie die äußeren Ränder des Schrumpfverbinders mit einer Heißluftpistole oder einem Feuerzeug, bis sie schrumpfen und die Kabel fixieren.
3. Erhitzen Sie anschließend die Mitte des Verbinders gleichmäßig, bis das Lot zu schmelzen beginnt.
4. Lassen Sie die Verbindung vollständig abkühlen und ziehen Sie an beiden Kabelenden, um sicherzustellen, dass die Verbindung fest ist.

Zusammenbau

1. Bringen Sie die Tachoabdeckung wieder an, indem Sie sie an der Rückseite des Tachos ausrichten. Stellen Sie sicher, dass die Abdeckung auf der Vorderseite der 074BG121220 aufliegt. Schrauben Sie die Abdeckung wieder fest.
2. Bauen Sie die Scheinwerferbaugruppe mit den vier Originalschrauben wieder ein.
3. Überprüfen Sie vor der Fahrt die ordnungsgemäße Funktion von Scheinwerfer und Blinkern sowie den festen Sitz aller Komponenten.
