Montageanleitung für Honda Body Mount Shield 08R70-K1Z-J10
Detaillierte Montageanleitung für das Honda Body Mount Shield (Windschutzscheibe) 08R70-K1Z-J10. Erfahren Sie, wie Sie das Zubehör sicher an Ihrem Honda PCX150/A (ab 2018) anbringen, inklusive Vorbereitung, Teileliste und Justierung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Dieses Zubehör ist für den Honda PCX150/A (ab Modelljahr 2018) konzipiert. Bitte beachten Sie, dass dieses Zubehör nicht gleichzeitig mit dem Knuckle Visor installiert werden kann. Um Verbrennungen zu vermeiden, lassen Sie Motor, Auspuff und Kühler vor Beginn der Arbeiten vollständig abkühlen. Achten Sie darauf, die lackierten Oberflächen des Motorrads während der Montage nicht zu beschädigen.

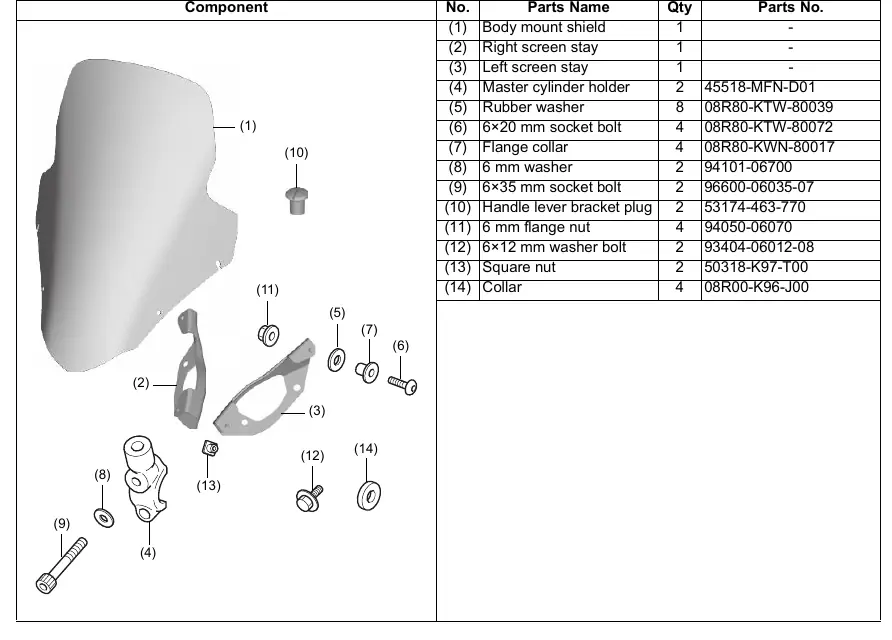

Teileliste
Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind:
- Body Mount Shield (1)
- Rechte und linke Halterung (Screen Stay)
- Diverse Schrauben (6x20 mm, 6x35 mm, 6x12 mm)
- Unterlegscheiben, Flanschmuttern und Kragen
- Master Cylinder Holder
Montage
- Vorbereitung: Entfernen Sie die entsprechenden Teile des Motorrads gemäß dem Service Manual.

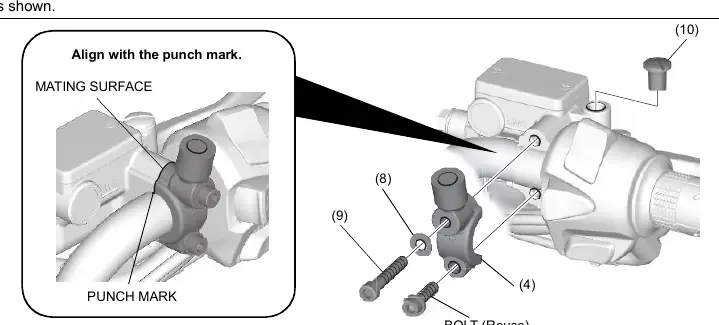

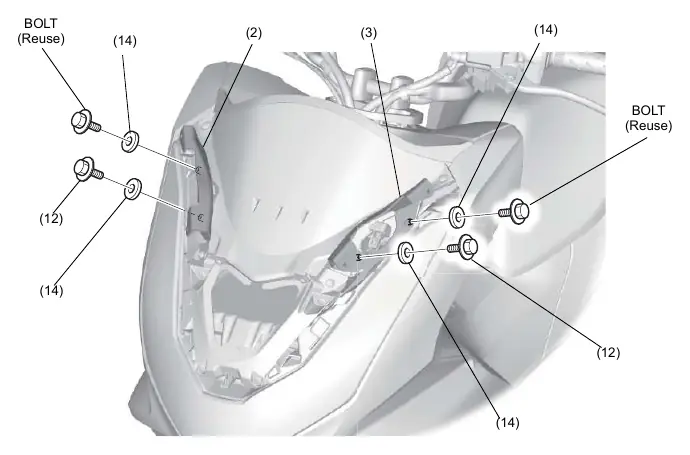

- Halterungen montieren: Installieren Sie die Halterungen an den Spiegelaufnahmen. Achten Sie auf die Ausrichtung an der "Punch Mark" (Markierung) und der Passfläche.

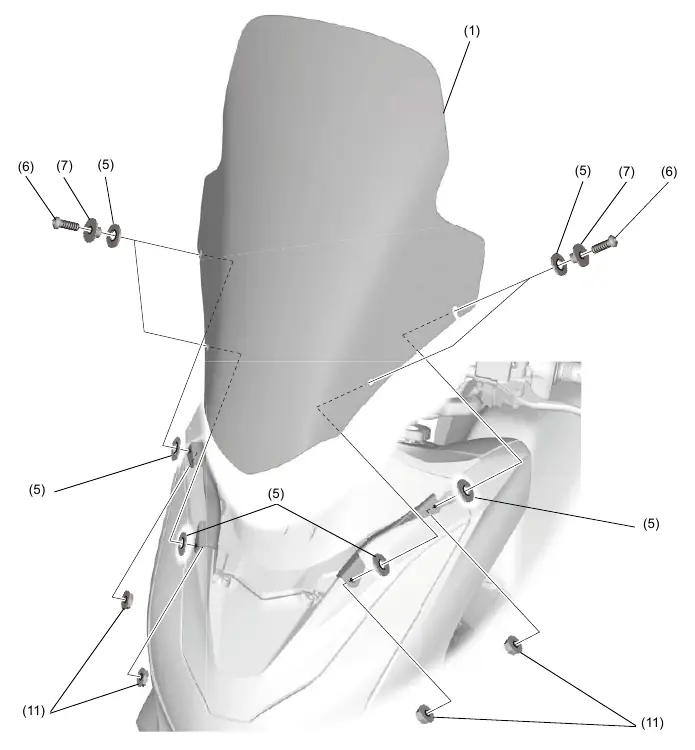

- Schild montieren: Befestigen Sie das Body Mount Shield mit den mitgelieferten Schrauben, Unterlegscheiben und Kragen an den Halterungen.
- Abschluss: Montieren Sie alle entfernten Teile in umgekehrter Reihenfolge.
Einstellung und Prüfung
Nach der Montage:
- Stellen Sie die Spiegel so ein, dass eine gute Sicht nach hinten gewährleistet ist.
- Drehen Sie den Lenker vollständig nach links und rechts, um sicherzustellen, dass keine Kollision mit dem Windschild auftritt.
- Halten Sie einen Mindestabstand von 10 mm zum Windschild ein.
- Prüfen Sie, ob Kabelbäume eingeklemmt oder zu stark gespannt sind.
Herstellerinformationen
Honda Motor Co., Ltd.
Praktische Hilfe
Typische Probleme
Kollision mit Knuckle Visor
Dieses Zubehör kann nicht gleichzeitig mit dem Knuckle Visor installiert werden.
Spiegel stören
Spiegelposition anpassen und 10 mm Abstand zum Windschild einhalten.
Kabelspannung
Nach der Montage prüfen, ob Kabelbäume eingeklemmt oder zu stark gespannt sind.
Vor der Verwendung
- Motor und Auspuff abkühlen lassen
- Service Manual für Demontage bereit halten
- Alle Teile aus der Teileliste prüfen
- Geeignetes Werkzeug bereitlegen
- Lackierte Oberflächen schützen
Technische Daten in der Praxis
- 08R70-K1Z-J10
- Offizielle Teilenummer des Body Mount Shield
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Anordnung der Schrauben, Unterlegscheiben und Halterungen.
- Die Montagebilder verdeutlichen die Ausrichtung der Halterungen an den Spiegelaufnahmen.
Modellkompatibilität
- Kompatibel mit Honda PCX150/A (ab 2018)
- Nicht kompatibel mit Knuckle Visor
