Montageanleitung für SW-MOTECH 07.649.60000-B Topcase-Kit
Schnellstartanleitung für die Montage des SW-MOTECH Topcase-Kits. Enthält Schritte zur Installation des Gepäckträgers, Befestigung des URBAN ABS Topcase am Motorrad sowie wichtige Sicherheitshinweise und Pflegeanleitungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montageanleitung für das SW-MOTECH Topcase-Kit (Modell 07.649.60000-B). Es beschreibt die Installation des STREET-RACK Gepäckträgers am Motorrad sowie die Montage des URBAN ABS Topcase in zwei Varianten: zur Befestigung am STREET-RACK oder als Verzurrvariante. Beachten Sie, dass für die Montage technisches Verständnis erforderlich ist und die Verwendung von flüssiger Schraubensicherung bei allen Schraubverbindungen zwingend erforderlich ist.
Sicherheitshinweise
- Maximale Zuladung: 5 kg (STREET-RACK) bzw. 7,5 kg (URBAN ABS Topcase).
- Höchstgeschwindigkeit: 130 km/h.
- Nicht für den Offroad-Einsatz geeignet.
- Nach den ersten 50 km und danach in regelmäßigen Abständen alle Schraubverbindungen auf festen Sitz prüfen.
- Stellen Sie sicher, dass keine beweglichen Teile oder Kabel durch das Zubehör behindert werden.
Montage des STREET-RACK

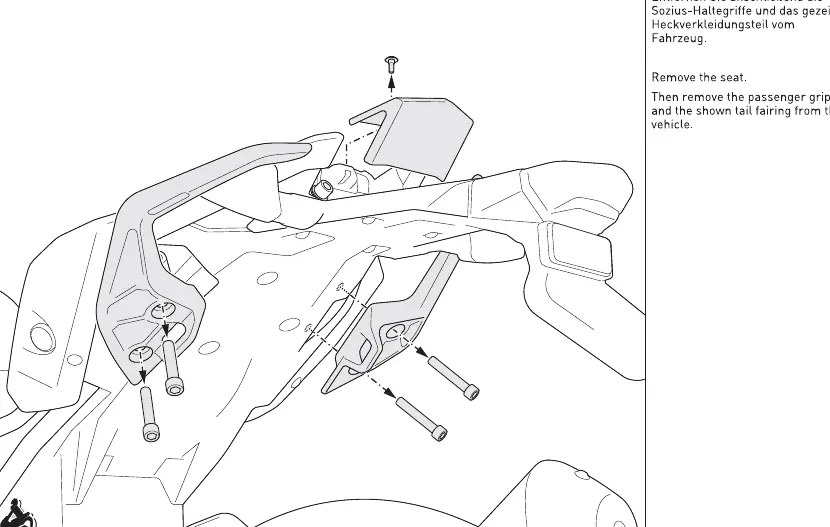

- Entfernen Sie die Sitzbank, die Sozius-Haltegriffe und das Heckverkleidungsteil.
- Entfernen Sie die originalen Schrauben und Unterlegscheiben vom Fahrzeug.

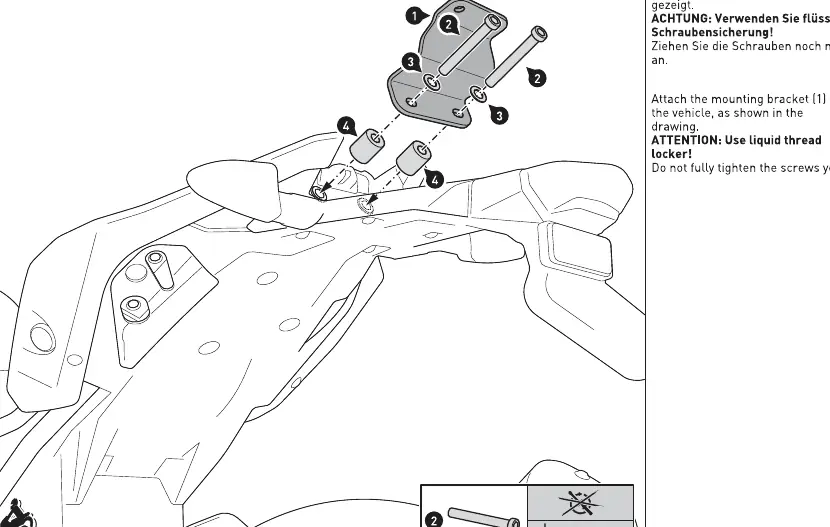

- Montieren Sie das Anbaublech (1) und die Anbaustreben (5) unter Verwendung von flüssiger Schraubensicherung. Ziehen Sie die Schrauben zunächst nicht vollständig fest.
- Setzen Sie die Kunststoffstopfen (9) in die Enden der Anbaustreben ein.

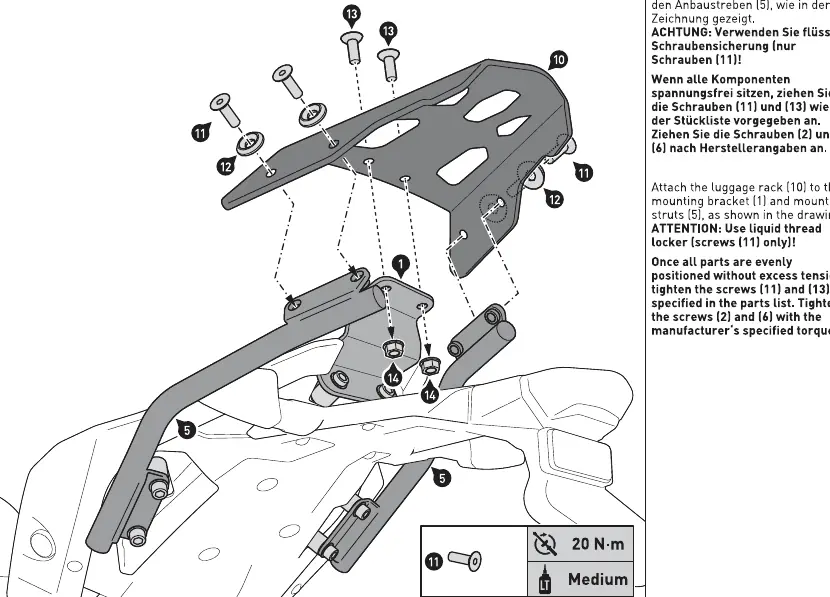

- Platzieren Sie den Gepäckträger (10) auf dem Anbaublech und den Anbaustreben. Richten Sie alle Komponenten spannungsfrei aus und ziehen Sie alle Schrauben mit den in der Stückliste angegebenen Drehmomenten fest.
Montage des URBAN ABS Topcase
Das Topcase kann entweder fest auf dem STREET-RACK verriegelt oder mittels Schlaufengurten am Fahrzeug verzurrt werden. Bei der Verzurrvariante ist sicherzustellen, dass die Gurte mindestens 15 cm Abstand zu heißen Teilen (Auspuff) haben und nicht an beweglichen Teilen scheuern.
Pflege und Wartung
Verwenden Sie zur Reinigung nur eine weiche Textilbürste, ein Tuch oder einen Schwamm mit warmer Seifenlauge. Spülen Sie anschließend mit klarem Wasser nach. Verwenden Sie keine scharfen Reinigungsmittel, raue Putzutensilien oder Hochdruckreiniger. Schützen Sie das Topcase vor intensiver Sonneneinstrahlung, um Ausbleichen zu vermeiden.
Herstellerinformationen
SW-MOTECH GmbH & Co. KG
Praktische Hilfe
Typische Probleme
Topcase sitzt nicht fest oder wackelt.
Überprüfen Sie den festen Sitz aller Schraubverbindungen und stellen Sie sicher, dass die Verriegelung am STREET-RACK korrekt eingerastet ist.
Gurte kommen mit heißen Fahrzeugteilen in Berührung.
Passen Sie die Gurtführung an, um einen Mindestabstand von 15 cm zu heißen Teilen wie dem Auspuff zu gewährleisten.
Schrauben lösen sich während der Fahrt.
Verwenden Sie bei der Montage zwingend flüssige Schraubensicherung und prüfen Sie das Drehmoment nach den ersten 50 km.
Vor der Verwendung
- Alle Teile gemäß Stückliste vorhanden?
- Fahrzeug sicher aufgebockt und Motor ausgeschaltet?
- Flüssige Schraubensicherung für alle Schrauben bereit?
- Drehmomentschlüssel für die finalen Schraubvorgänge vorhanden?
- Ist das Topcase korrekt verriegelt oder verzurrt?
Technische Daten in der Praxis
- Maximale Zuladung
- Darf 5 kg (Rack) bzw. 7,5 kg (Topcase) inklusive Eigengewicht nicht überschreiten.
- Höchstgeschwindigkeit
- Das Motorrad darf mit montiertem Topcase nicht schneller als 130 km/h fahren.
- Drehmoment (N·m)
- Gibt die erforderliche Festigkeit der Schraubverbindungen an (z.B. 20 N·m für Hauptschrauben).
Abbildungen und Diagramme
- Die Zeichnungen zeigen die schrittweise Demontage der Heckverkleidung und die Montage der Haltebleche.
- Detailansichten verdeutlichen die korrekte Positionierung der Schrauben, Distanzbuchsen und Unterlegscheiben.

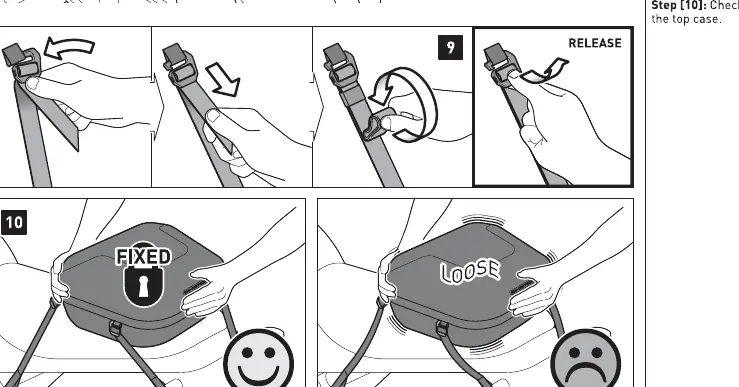

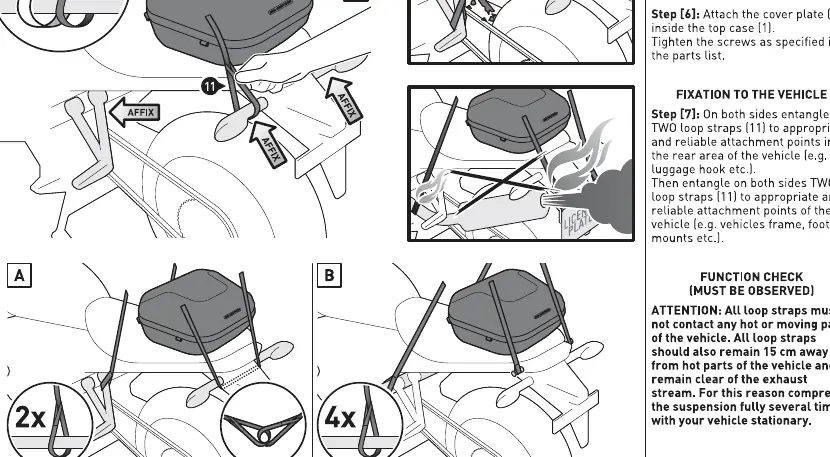

- Die Verzurr-Diagramme (A-D) zeigen die korrekte Führung der Schlaufengurte am Fahrzeugheck.
