Montageanleitung für SHAD Top Master VOGE 500 R '20
Schnelle Installationsanleitung für den SHAD Top Master Gepäckträger an der VOGE 500 R '20. Enthält Montageschritte, Kompatibilitätshinweise und wichtige Sicherheitshinweise zur korrekten Ausrichtung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage des SHAD Top Master Gepäckträgers für das Motorradmodell VOGE 500 R '20. Das Kit ermöglicht die Anbringung von SHAD Topcases. Beachten Sie unbedingt, dass die Schrauben erst dann vollständig festgezogen werden dürfen, wenn das Kit korrekt am Motorrad ausgerichtet ist.
Wichtiger Hinweis zur Kompatibilität: Das Kit ist ausschließlich mit den kleinen (D1B29PA) und mittleren (D1B40PA) Montageplatten kompatibel. Es ist nicht mit der Aluminium-Montageplatte (D1BTRPA) oder der großen Montageplatte (D1B481PA) kompatibel.
Montagevorbereitung

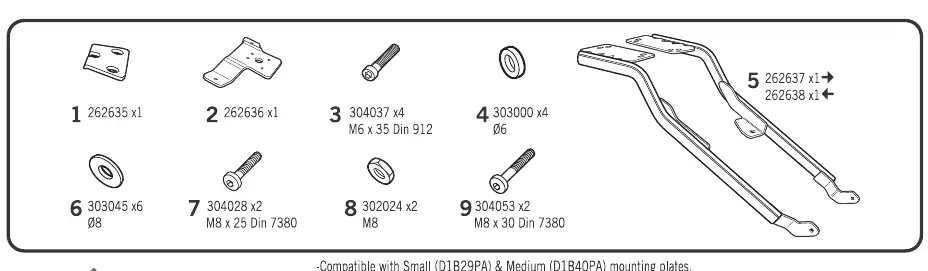

Stellen Sie vor Beginn sicher, dass alle Teile aus dem Lieferumfang vorhanden sind:
- Montageplatten (Teile 1, 2)
- Schrauben (M6x35, M8x25, M8x30)
- Unterlegscheiben und Distanzstücke
- Hauptträger (Teil 5)
Montageschritte
- Entfernen Sie die Sitzbank (A) und die entsprechenden Abdeckungen (B, C, D) des Motorrads.
- Positionieren Sie die Montageplatten (1, 2) gemäß der Abbildung und befestigen Sie diese locker mit den Schrauben (3, 4).
- Bringen Sie den Hauptträger (5) an und verschrauben Sie ihn mit den Schrauben (6, 8, 9).
- Richten Sie das gesamte System aus, um sicherzustellen, dass alle Bohrungen fluchten.
- Ziehen Sie erst nach erfolgreicher Ausrichtung alle Schrauben fest an.
- Montieren Sie die Sitzbank wieder.
Praktische Hilfe
Typische Probleme
Schrauben lassen sich nicht festziehen oder passen nicht
Stellen Sie sicher, dass das KIT korrekt ausgerichtet ist, bevor Sie die Schrauben vollständig festziehen. Lockern Sie die Schrauben ggf. leicht, um die Ausrichtung zu korrigieren.
Inkompatible Montageplatte
Dieses Kit ist nicht mit Aluminium- oder großen Montageplatten kompatibel. Verwenden Sie nur die kleinen (D1B29PA) oder mittleren (D1B40PA) Platten.
Vor der Verwendung
- Sitzbank und Abdeckungen entfernen
- Alle Teile gemäß Stückliste prüfen
- Werkzeug bereitlegen
- Ausrichtung vor dem Festziehen prüfen
Technische Daten in der Praxis
- Kompatibilität
- Nur für kleine (D1B29PA) und mittlere (D1B40PA) Montageplatten geeignet.
Abbildungen und Diagramme

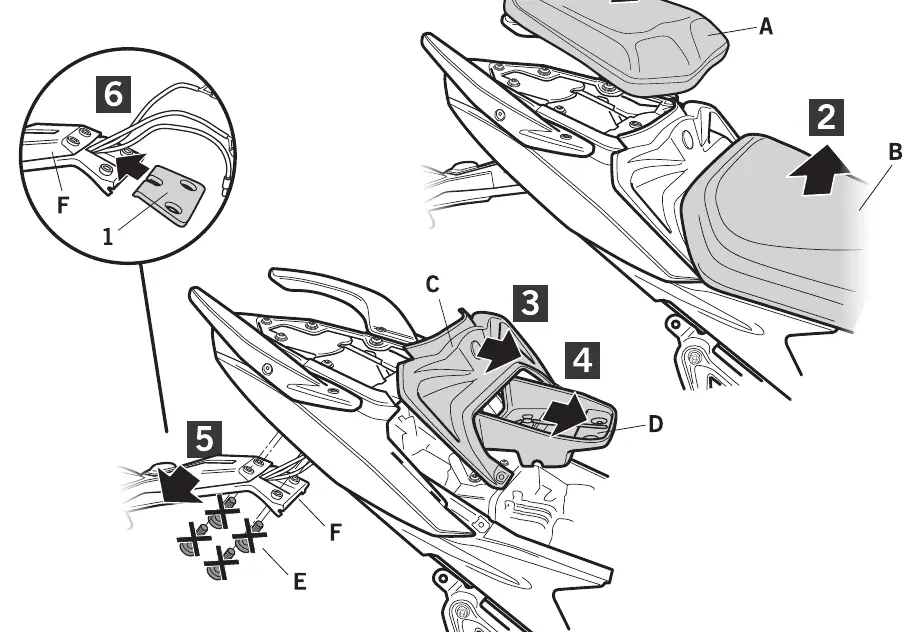

- Schritte 1-4: Vorbereitung und Montage der Halteplatten.
- Schritte 5-13: Montage des Hauptträgers.
- Schritte 14-17: Abschluss der Montage.
Modellkompatibilität
- Nicht kompatibel mit Aluminium-Montageplatte (D1BTRPA).
- Nicht kompatibel mit großer Montageplatte (D1B481PA).
