Bedienungsanleitung für Delta On-Line 1KVA-3KVA USV
Schnellstartanleitung und Benutzerhandbuch für die Delta On-Line 1KVA-3KVA USV. Erfahren Sie mehr über Installation, Bedienung, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Delta On-Line 1KVA-3KVA USV ist ein unterbrechungsfreies Stromversorgungssystem. Sie schützt angeschlossene Geräte vor Stromausfällen und Spannungsspitzen. Die Bedienung erfolgt über den Touchscreen an der Vorderseite. S. 7, 8
Wichtigste Schritte
- Batteriewechsel (Rack-Modelle) S. 16
- Wartungs-Bypass aktivieren S. 17
Erste Inbetriebnahme
- Batterien aufladen S. 8
Probleme und Lösungen
Set wiring fault
Drehen Sie den Stecker um 180 Grad.
S. 18Wartung und Reset
- Batterie-Wartung S. 16
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kapazität | 1000VA - 3000VA | Nennleistung der USV-Modelle | S. 19 |
| Wellenform | Pure Sine Wave | Reine Sinuswelle für empfindliche Elektronik | S. 19 |
Wo es im PDF steht
- Installation S. 4, 5, 6, 7
- Bedienung S. 8, 9, 10, 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese USV (Unterbrechungsfreie Stromversorgung) ist für den Schutz kritischer Systeme konzipiert. Vor der Inbetriebnahme ist es zwingend erforderlich, die Batterien mindestens 8 Stunden lang aufzuladen. Das Gerät ist nicht für induktive Lasten wie Haartrockner, Staubsauger oder Laserdrucker geeignet. Die Installation sollte in einer kontrollierten Umgebung mit einer maximalen Umgebungstemperatur von 40°C erfolgen.
Installation
Die USV kann als Rack- oder Tower-Modell installiert werden. Stellen Sie sicher, dass die Eingangsspannung mit den Spezifikationen der USV übereinstimmt (110V/220V). Achten Sie auf eine ausreichende Belüftung (mindestens 300 mm Freiraum an Rück- und Seitenwänden). Der Anschluss an das Stromnetz muss über eine geerdete Steckdose mit Sicherung oder Schutzschalter erfolgen.
Anschlüsse
- EPO-Port: Ermöglicht das schnelle Abschalten der USV im Notfall.
- Externe Batterie: Kann zur Verlängerung der Überbrückungszeit angeschlossen werden. Dies muss durch Fachpersonal erfolgen.
- Kommunikation: USB- oder RS232-Anschlüsse ermöglichen die Überwachung über eine Software.
Bedienung

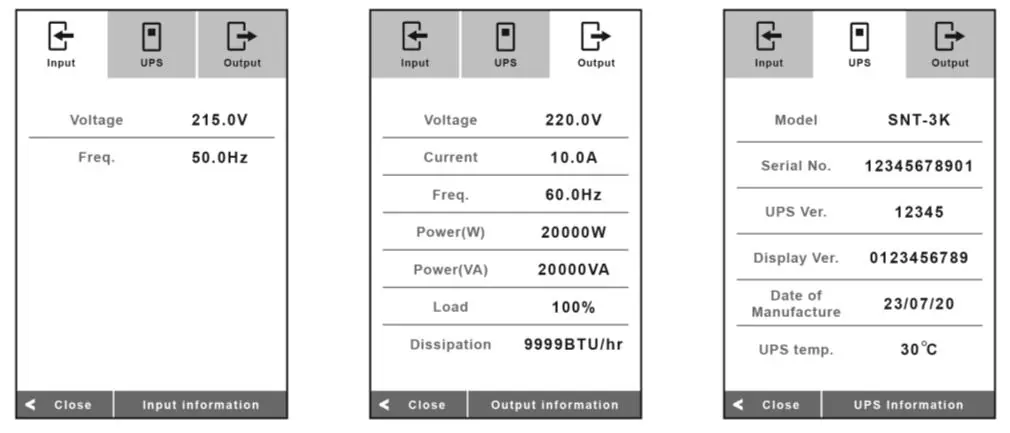

Die Bedienung erfolgt über den Touchscreen an der Vorderseite. Das Gerät verfügt über verschiedene Betriebsmodi:
- Line-Mode: Normalbetrieb mit Netzstrom.
- Battery-Mode: Betrieb bei Stromausfall.
- Free Run Mode: Für instabile Frequenzen.
- High-Efficiency Mode: Zur Minimierung von Energieverlusten.
- Generator Mode: Für den Betrieb an Generatoren.
Der Bildschirmwinkel kann durch sanftes Drücken auf den Rand angepasst werden.
Wartung
Die Zuverlässigkeit der Batterie hängt stark von der Umgebungstemperatur ab. Eine regelmäßige Überprüfung alle 6-12 Monate wird empfohlen. Der Batteriewechsel darf nur bei Rack-Modellen durch den Benutzer erfolgen. Bei Tower-Modellen wenden Sie sich bitte an den technischen Support.

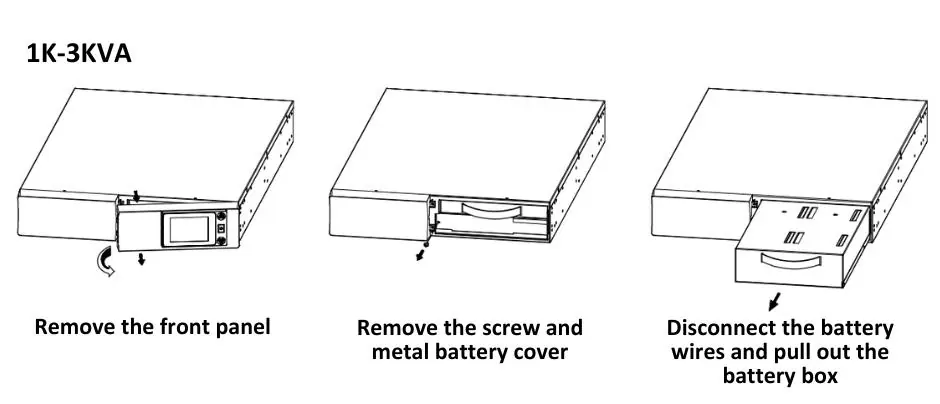

Batteriewechsel (Rack-Modelle)
- Entfernen Sie die Frontblende.
- Lösen Sie die Schrauben und entfernen Sie die Batterieabdeckung.
- Trennen Sie die Batteriekabel und ziehen Sie den Batteriekasten heraus.
- Ersetzen Sie die Batterien durch den gleichen Typ und die gleiche Anzahl.
- Setzen Sie den Kasten wieder ein und montieren Sie die Abdeckungen.
Fehlerbehebung
Bei Alarmen oder Fehlern zeigt das Display entsprechende Symbole an. Häufige Probleme wie "Set wiring fault" (falsche Verkabelung) können oft durch einfaches Drehen des Steckers um 180 Grad behoben werden. Bei "Output overload" sollten weniger wichtige Geräte abgeschaltet werden. Wenn Fehler bestehen bleiben, kontaktieren Sie den technischen Support.
Technische Daten
Die USV-Serie umfasst Modelle mit 1000 VA, 1500 VA, 2000 VA und 3000 VA. Alle Modelle bieten eine reine Sinuswelle, eine Transferzeit von 0 ms und eine automatische Frequenzerkennung (50/60 Hz).
Herstellerinformationen
Delta Electronics
Praktische Hilfe
Typische Probleme
Set wiring fault (1 Piepton/Sekunde)
Falsche Eingangsverkabelung zwischen Neutralleiter und Phase. Drehen Sie den Stecker um 180 Grad.
Output overload (2 Pieptöne/Sekunde)
Die angeschlossenen Geräte überschreiten die Kapazität der USV. Schalten Sie weniger wichtige Geräte aus.
Over-temperature (Konstanter Piepton)
Hohe Umgebungstemperatur. Stellen Sie sicher, dass die Lüfter funktionieren und die Belüftung frei ist.
Low output Voltage (Konstanter Piepton)
Entfernen Sie die Last und starten Sie die USV neu.
Vor der Verwendung
- Batterien vor der ersten Nutzung mindestens 8 Stunden aufladen.
- Sicherstellen, dass die USV an eine geerdete Steckdose angeschlossen ist.
- Keine induktiven Lasten (z.B. Haartrockner, Staubsauger) anschließen.
- Sicherstellen, dass die Eingangsspannung (110V/220V) korrekt ist.
- Ausreichend Platz für Belüftung (300mm) einplanen.
Technische Daten in der Praxis
- Transfer Time
- 0 ms bedeutet, dass die USV bei Stromausfall unterbrechungsfrei auf Batteriebetrieb umschaltet.
- Crest Factor
- 3:1; gibt die Fähigkeit der USV an, Lasten mit hohen Einschaltströmen zu bewältigen.
Abbildungen und Diagramme

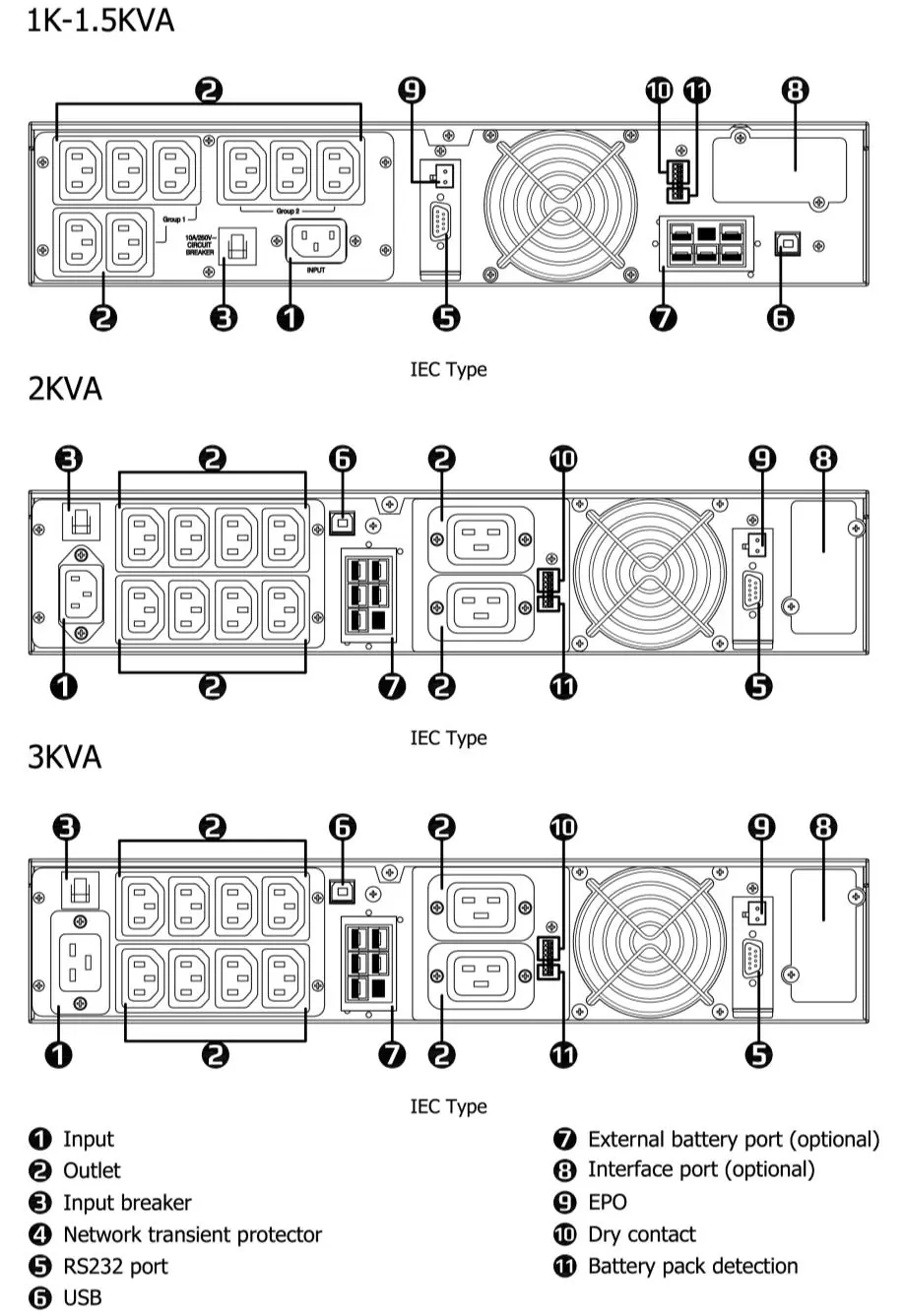

- Die Rückseite zeigt die Eingangs- und Ausgangsbuchsen, den EPO-Port, RS232/USB-Anschlüsse und den Steckplatz für optionale Karten.

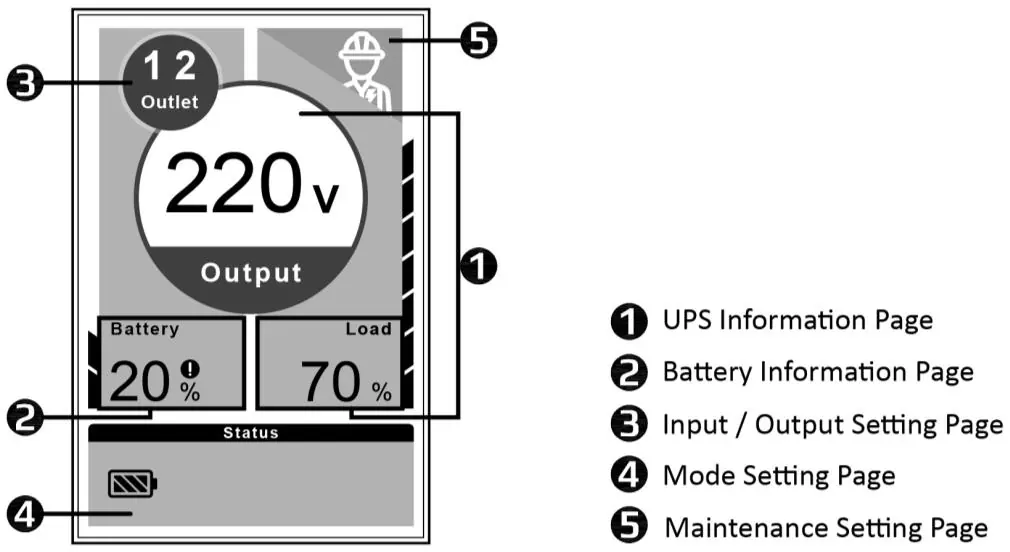

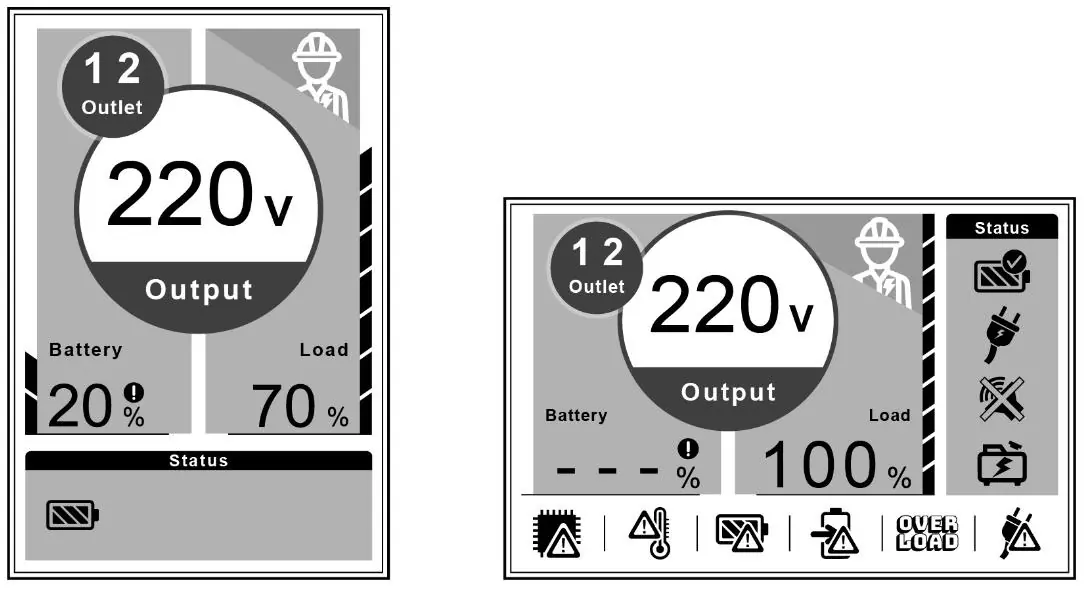

- Das Display zeigt im Normalbetrieb Ausgangsspannung, Batteriestand und Last in Prozent an.
Modellkompatibilität
- Nicht für induktive Lasten wie Motoren oder Haushaltsgeräte geeignet.
- Nur zertifizierte Kabel (No. 26 AWG oder größer) verwenden.
- Batterieersatz bei Tower-Modellen nur durch Fachpersonal.
