Ersatzteilliste für Delta 19893Z-SD-DST Küchenarmatur
Detaillierte Ersatzteilübersicht und Explosionszeichnung für die Delta 19893Z-SD-DST Küchenarmatur. Identifizieren Sie Komponenten wie Kartusche, Brausekopf, Schlauch und Montagezubehör für Reparatur und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Ersatzteilliste für die Delta 19893Z-SD-DST Küchenarmatur. Es zeigt alle verfügbaren Komponenten, deren Anordnung und die entsprechenden Teilenummern für Reparaturen. S. 1
Wichtigste Schritte
- Identifikation von Ersatzteilen S. 1
Probleme und Lösungen
Geringer Wasserdurchfluss
Luftsprudler (RP90248) prüfen und reinigen.
S. 1Wo es im PDF steht
- Ersatzteilliste S. 1
Inhaltsverzeichnis
Wichtige Informationen aus der Ersatzteilliste
Dieses Dokument dient als offizielle Ersatzteilliste für die Delta 19893Z-SD-DST Küchenarmatur. Es bietet eine detaillierte Explosionszeichnung, die bei der Identifizierung, Demontage und Reparatur der Armatur hilft. Nutzen Sie dieses Dokument, um die korrekten Teilenummern für Wartungsarbeiten oder den Austausch defekter Komponenten zu finden.
Übersicht der Komponenten

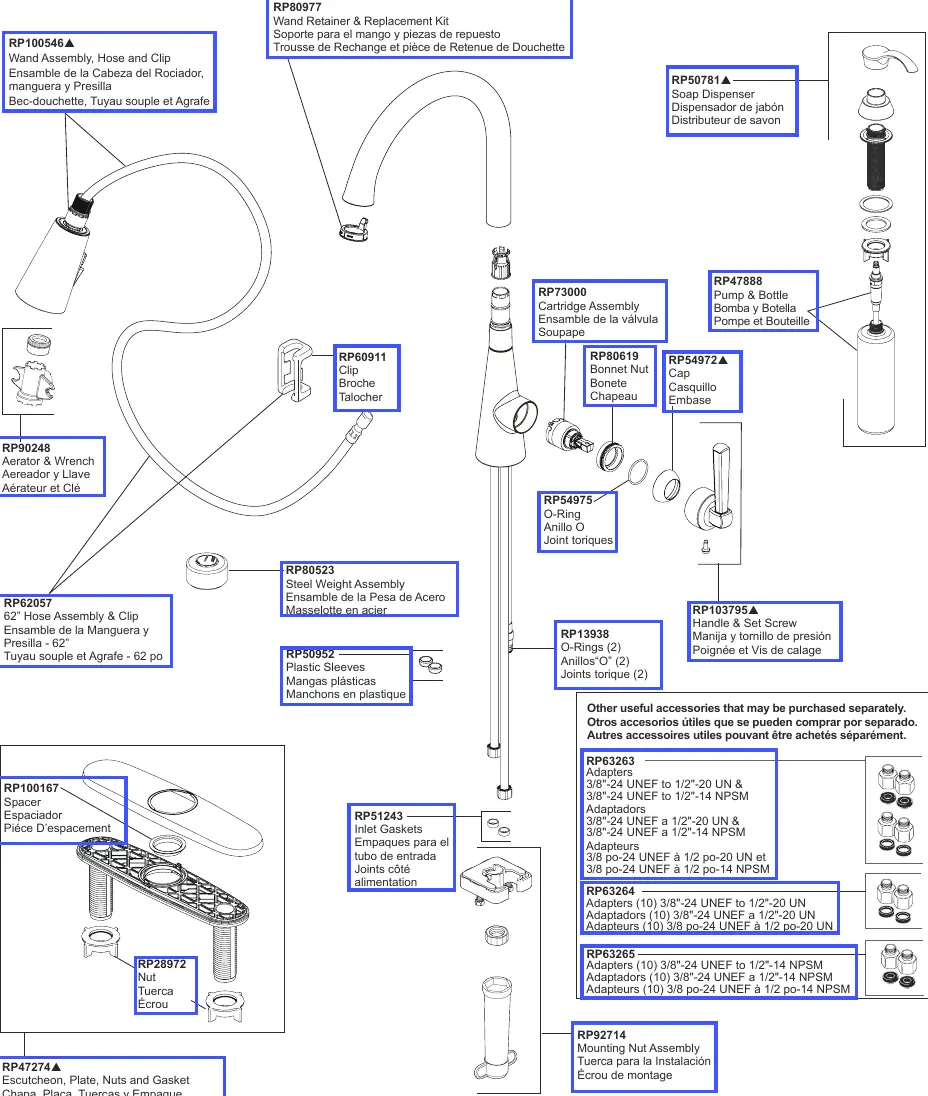

Die Explosionszeichnung zeigt die Anordnung der wichtigsten Bauteile der Armatur. Zu den zentralen Komponenten gehören:
- Kartuscheneinheit (RP73000): Das Herzstück der Armatur zur Steuerung des Wasserflusses.
- Brausekopf-Set (RP100546): Beinhaltet den Brausekopf, den Schlauch und die Befestigungsclips.
- Schlauch-Set (RP62057): Ein 62-Zoll-Schlauch inklusive Clip.
- Montagezubehör: Umfasst die Montage-Mutter (RP92714), Dichtungen (RP51243) und die Abdeckplatte (RP47274).
- Griff-Einheit (RP103795): Beinhaltet den Griff und die Feststellschraube.
Zubehör und Adapter
Zusätzlich zur Standardkonfiguration sind weitere Zubehörteile aufgeführt, die separat erworben werden können:
- Seifenspender (RP50781): Ein optionales Zubehör für die Spüle.
- Adapter-Sets (RP63263, RP63264, RP63265): Verschiedene Adapter für unterschiedliche Anschlussgrößen (3/8"-24 UNEF auf 1/2"-20 UN oder 1/2"-14 NPSM).
Verwendung der Explosionszeichnung
Bei der Reparatur oder Wartung sollten Sie die Explosionszeichnung nutzen, um die Reihenfolge der Montage zu verstehen. Achten Sie besonders auf die Position der O-Ringe (RP13938, RP54975) und Dichtungen, da diese für die Dichtigkeit der Armatur entscheidend sind. Stellen Sie vor Beginn der Arbeiten sicher, dass die Wasserzufuhr vollständig abgestellt ist.
Herstellerinformationen
Delta Electronics
Praktische Hilfe
Typische Probleme
Geringer Wasserdurchfluss
Überprüfen Sie den Luftsprudler (Aerator, RP90248) auf Ablagerungen und reinigen oder ersetzen Sie ihn bei Bedarf.
Undichtigkeit am Griff
Überprüfen Sie die Kartusche (RP73000) und die O-Ringe (RP13938) auf Verschleiß oder korrekten Sitz.
Brausekopf lässt sich nicht korrekt einrasten
Überprüfen Sie den Brausekopfhalter (Wand Retainer, RP80977) und den Clip (RP60911) auf Beschädigungen.
Vor der Verwendung
- Identifizieren Sie das spezifische Teil anhand der Explosionszeichnung.
- Stellen Sie sicher, dass die Wasserzufuhr vor der Demontage abgestellt ist.
- Vergleichen Sie die Teilenummer mit der Liste, um das korrekte Ersatzteil zu bestellen.
- Prüfen Sie, ob alle benötigten Dichtungen (z.B. RP51243) beim Austausch vorhanden sind.
Abbildungen und Diagramme
- Die Zeichnung zeigt die Armatur in einer Explosionsansicht, die von oben nach unten (Griff bis Montageplatte) aufgebaut ist.
- Die gestrichelten Linien und Pfeile zeigen die korrekte Positionierung der Kleinteile wie O-Ringe und Dichtungen.
Modellkompatibilität
- Die aufgeführten Adapter (RP63263, RP63264, RP63265) sind optionales Zubehör für spezifische Anschlussanforderungen.
