Bedienungsanleitung für Delta 15718LF Lakewood Waschbeckenarmatur

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Wartungsanweisungen für die Delta 15718LF Lakewood Waschbeckenarmatur. Vor der Installation ist sicherzustellen, dass die Wasserzufuhr unterbrochen ist. Bei unebenen Montageflächen wird die Verwendung von Silikon-Dichtmittel unter der Dichtung empfohlen.

Installation der Armatur

Platzieren Sie die Armatur (1) zusammen mit der Dichtung (3) auf der Montagefläche. Falls die Oberfläche uneben ist, tragen Sie Silikon-Dichtmittel unter der Dichtung auf. Befestigen Sie die Armatur von der Unterseite des Waschbeckens mit der Montagehalterung (4) und der Befestigungsmutter (6). Ziehen Sie die Mutter fest an.

Anschluss der Wasserversorgung

Bestimmen Sie die Art des Anschlusses. Sie können entweder 3/8 Zoll Kupferrohre mit Überwurfmuttern oder 1/2 Zoll I.P.S. Anschlussschläuche verwenden. Diese Teile sind nicht im Lieferumfang enthalten.

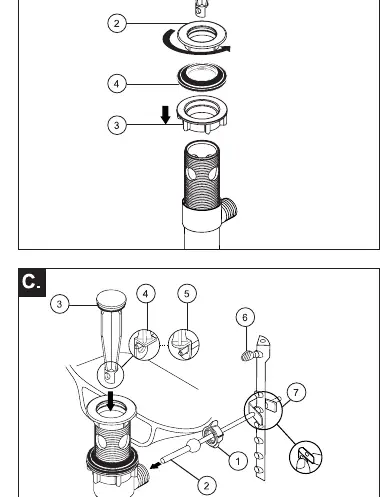

Montage des Pop-Up-Ablaufventils

1. Entfernen Sie den Stopfen (1) und den Flansch (2). Schrauben Sie die Mutter (3) vollständig ab und schieben Sie die schwarze Dichtung (4) nach unten.2. Tragen Sie Silikon auf die Unterseite des Flansches auf. Setzen Sie den Körper (2) in das Waschbecken ein. Schrauben Sie den Flansch auf den Körper. Achten Sie darauf, dass das Loch für den Hebel (3) zur Rückseite des Waschbeckens zeigt. Ziehen Sie die Mutter und Dichtung fest und entfernen Sie überschüssiges Silikon.3. Entfernen Sie die Mutter des Hebels (1). Installieren Sie die horizontale Stange (2) und den Stopfen (3). Ziehen Sie die Mutter (1) handfest an. Befestigen Sie die horizontale Stange mit dem Clip (7) an der Zugstange.

Inbetriebnahme und Dichtheitsprüfung

Entfernen Sie den Luftsprudler (Aerator) (1) mit dem mitgelieferten Schlüssel und nehmen Sie den Griff (3) ab. Öffnen Sie die Warm- und Kaltwasserzufuhr langsam und lassen Sie das Wasser eine Minute lang laufen, um Ablagerungen auszuspülen. Überprüfen Sie alle Verbindungen auf Undichtigkeiten und ziehen Sie diese bei Bedarf nach.

Wartung und Pflege

Reinigen Sie die Armatur nur mit einem feuchten Tuch und trocknen Sie sie mit einem weichen Handtuch ab. Vermeiden Sie scheuernde Reinigungsmittel.

• Undichtigkeit unter dem Griff: Entfernen Sie den Griff und stellen Sie sicher, dass die Haube (Bonnet) fest sitzt.
• Undichtigkeit am Auslauf: Ersetzen Sie die Kartusche (2).
• Geringer Wasserdurchfluss: Entfernen Sie den Luftsprudler (3) und reinigen Sie ihn.
