Ersatzteilliste für Delta Charmaine Wasserhahn 19962TZ-SD-DST
Detaillierte Ersatzteilübersicht und Explosionszeichnung für den Delta Charmaine Wasserhahn Modell 19962TZ-SD-DST. Identifizieren Sie benötigte Komponenten für Reparatur und Wartung anhand der offiziellen RP-Nummern.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Ersatzteilliste
Dieses Dokument dient als offizielle Ersatzteilliste für den Delta Charmaine Wasserhahn, Modell 19962TZ-SD-DST. Es enthält detaillierte Explosionszeichnungen, die Ihnen helfen, die genaue Position und Bezeichnung jedes Bauteils zu identifizieren. Verwenden Sie dieses Dokument, um die korrekten Ersatzteilnummern (RP-Nummern) für Reparaturen oder Wartungsarbeiten zu finden.
Explosionszeichnung und Komponenten

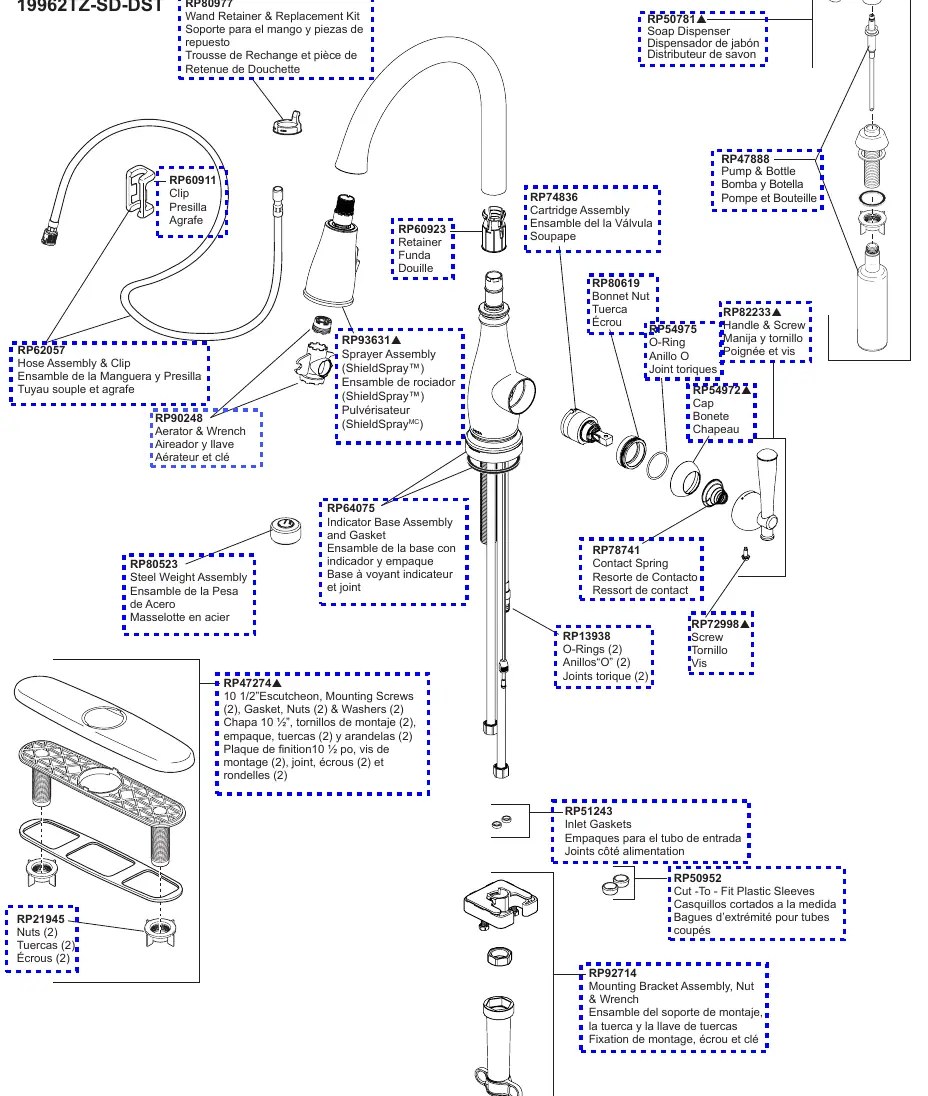

Die Zeichnung auf der ersten Seite zeigt den gesamten Aufbau des Wasserhahns. Wichtige Komponenten sind unter anderem:
- RP74836: Kartuscheneinheit (Cartridge Assembly)
- RP93631: Sprüheinheit (Sprayer Assembly - ShieldSpray)
- RP64075: Basis- und Dichtungseinheit
- RP80523: Gewicht für den Schlauch
- RP47274: Abdeckplatte (Escutcheon) und Montagematerial
Zubehör und optionale Komponenten

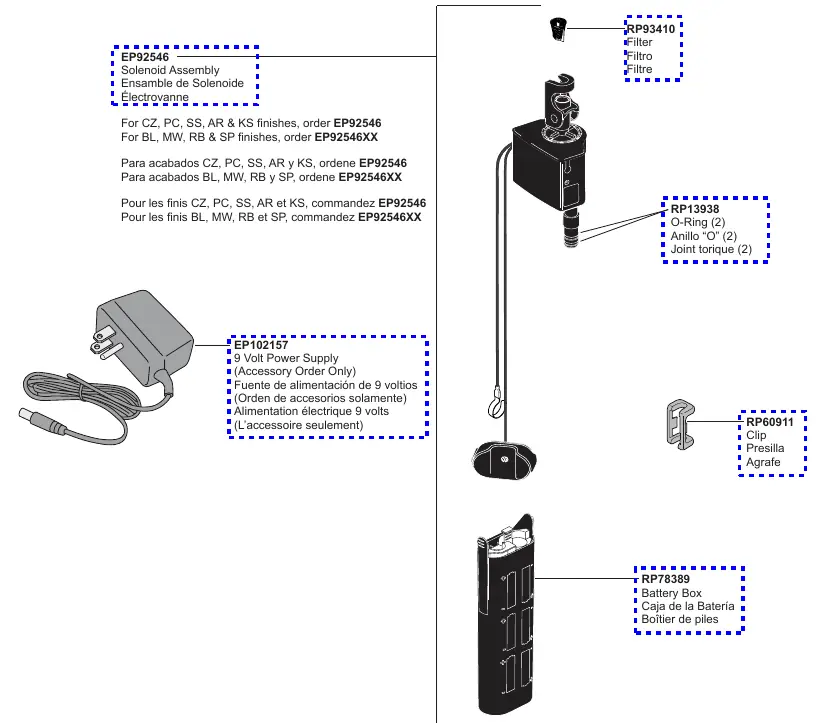

Auf der zweiten Seite finden Sie Informationen zu Zubehörteilen, die separat erworben werden können:
- EP92546: Solenoid-Einheit (abhängig vom Finish des Wasserhahns)
- EP102157: 9-Volt-Netzteil
- RP78389: Batteriekasten
- RP53468: Rückschlagventile
- RP63263 / RP63264 / RP63265: Verschiedene Adapter für den Anschluss
Identifikation von Ersatzteilen
Jedes Teil ist mit einer eindeutigen RP-Nummer gekennzeichnet. Wenn Sie ein Ersatzteil bestellen müssen, suchen Sie das entsprechende Teil in der Zeichnung, notieren Sie die RP-Nummer und verwenden Sie diese bei Ihrem Händler oder beim Kundendienst, um sicherzustellen, dass Sie das korrekte Bauteil erhalten.
Herstellerinformationen
Delta Electronics
Praktische Hilfe
Typische Probleme
Identifizieren Sie das defekte Bauteil anhand der Explosionszeichnung und bestellen Sie das entsprechende Ersatzteil über die RP-Nummer.
Diese sind auf Seite 2 unter 'Other useful accessories' aufgeführt und können separat erworben werden.
Vor der Verwendung
- Modellnummer 19962TZ-SD-DST auf dem Produkt oder der Verpackung bestätigen.
- Defektes Bauteil visuell mit der Explosionszeichnung auf Seite 1 vergleichen.
- RP-Nummer des benötigten Teils notieren.
- Bei Solenoid-Problemen das Finish des Wasserhahns prüfen, da unterschiedliche Versionen (EP92546 vs EP92546XX) existieren.
