Installationsanleitung für Delta 52001 Serie Duschstange und Handbrause
Erfahren Sie, wie Sie die Delta 52001 Serie Duschstange und Handbrause sicher installieren und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageschritte für die Wandbefestigung und Tipps zur Einstellung der Handbrause.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Delta 52001 Serie ist ein Duschstangen- und Handbrausesystem, das zwingend in Wandpfosten (Studs) montiert werden muss. Es bietet eine verstellbare Handbrausehalterung und ist für eine Belastung von bis zu 300 Pfund ausgelegt. S. 1
Wichtigste Schritte
- Montage der Duschstange S. 1
- Einstellung der Handbrause S. 2
Probleme und Lösungen
Duschstange wackelt
Stellen Sie sicher, dass die Schrauben in den Wandpfosten sitzen.
S. 1Wartung und Reset
- Reinigung der Handbrause S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Gewicht | 300 lbs | Maximale Belastbarkeit bei korrekter Montage | S. 1 |
| Durchflussrate | 2.5 GPM | Maximaler Wasserdurchfluss | S. 2 |
Wo es im PDF steht
- Installation und Sicherheit S. 1
- Einstellung und Wartung S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Delta 52001 Serie Duschstange und Handbrause. Die korrekte Installation ist entscheidend für die Sicherheit. Die Duschstange ist kein Haltegriff für das gesamte Körpergewicht, sondern dient der Unterstützung. Sie ist für Personen bis zu einem Gewicht von 300 Pfund (ca. 136 kg) ausgelegt, sofern sie ordnungsgemäß in Wandpfosten (Studs) montiert wurde.
Lieferumfang und Werkzeuge
Stellen Sie sicher, dass alle Teile vorhanden sind: Duschstange mit verstellbarem Mechanismus, Handbrause, Schlauch und Befestigungsmaterial (Schrauben). Benötigte Werkzeuge: Schlitzschraubendreher, elektrische Bohrmaschine, 5/32-Zoll-Bohrer, weiches Tuch, Zange oder Schraubenschlüssel.
Installation
Die Duschstange muss zwingend in Wandpfosten (Wood Wall Studs) befestigt werden. Mindestens zwei der drei Schrauben an jedem Ende müssen in den Wandpfosten greifen.
- Bestimmen Sie die Position und markieren Sie die Bohrlöcher.
- Verwenden Sie bei Fliesen einen 1/4-Zoll-Hartmetallbohrer, um die Fliesen zu durchbohren, bevor Sie mit dem 5/32-Zoll-Bohrer in den Holzpfosten bohren.
- Befestigen Sie die Stange mit den mitgelieferten Holzschrauben.
- Bei verdeckter Montage (Concealed Mount) bringen Sie die Abdeckplatten nach der Befestigung an.
- Wickeln Sie vor der Installation des Duschschlauchs Teflonband um die Gewinde des Duscharms.
Verwendung der Duschstange
Die Duschstange kann vertikal, horizontal oder in einem Winkel installiert werden. Nutzen Sie die Stange nur zur Unterstützung beim Ein- und Aussteigen aus der Dusche oder Badewanne. Vermeiden Sie es, sich mit dem gesamten Körpergewicht auf die Stange zu stützen oder darauf zu stehen.

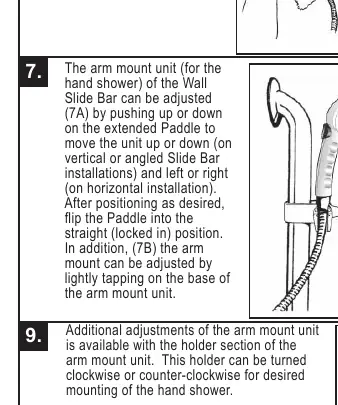

Einstellung der Handbrause
Die Halterung der Handbrause lässt sich anpassen:
- Höhenverstellung: Drücken Sie das Paddel am Halter, um die Einheit nach oben oder unten (bzw. links/rechts bei horizontaler Montage) zu verschieben. Lassen Sie das Paddel los, um die Position zu arretieren.
- Winkelverstellung: Der Halter kann gedreht werden, um den Winkel der Handbrause anzupassen.
Reinigung und Wartung
Reinigen Sie die Duschstange und die Halterung nur mit einem weichen, feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, die das Finish beschädigen könnten. Um Kalkablagerungen an der Handbrause zu entfernen, schrauben Sie diese ab und legen Sie sie für 30 Minuten in eine 50/50-Mischung aus weißem Essig und Wasser.
Garantie
Delta Faucet gewährt eine Garantie auf Material- und Verarbeitungsfehler für den ursprünglichen Käufer. Ausgenommen sind Schäden durch unsachgemäße Installation, Missbrauch oder normale Abnutzung.
Herstellerinformationen
Delta Electronics
Praktische Hilfe
Typische Probleme
Duschstange bietet keinen festen Halt
Stellen Sie sicher, dass die Schrauben direkt in die Wandpfosten (Studs) geschraubt wurden und nicht nur in die Wandverkleidung.
Handbrause lässt sich nicht verstellen
Drücken Sie das Paddel am Halter fest, um den Verriegelungsmechanismus zu lösen, bevor Sie die Position verschieben.
Kalkablagerungen an der Handbrause
Entfernen Sie die Handbrause und legen Sie sie in eine Essig-Wasser-Lösung (50/50) für 30 Minuten.
Vor der Verwendung
- Prüfen Sie, ob Wandpfosten (Studs) an der gewünschten Montageposition vorhanden sind.
- Tragen Sie eine Schutzbrille während der Bohrarbeiten.
- Stellen Sie sicher, dass keine elektrischen Leitungen oder Wasserrohre hinter der Wand verlaufen.
- Verwenden Sie bei Fliesen einen speziellen Hartmetallbohrer.
- Prüfen Sie, ob der Duscharm einen Standard-1/2-Zoll-Anschluss hat.
Technische Daten in der Praxis
- Gewichtslimit
- Maximal 300 Pfund (ca. 136 kg) bei korrekter Montage.
- Wasserdurchfluss
- Maximal 2,5 Gallonen pro Minute (ca. 9,5 Liter/Min) durch integrierten Durchflussbegrenzer.
Abbildungen und Diagramme
- Die Anleitung zeigt zwei Montagearten: 'Exposed Mount' (sichtbare Schrauben) und 'Concealed Mount' (mit Abdeckplatten).
- Das Diagramm für die Handbrause-Einstellung zeigt die Paddel-Funktion (7A) und die Drehfunktion (7B/8).
Modellkompatibilität
- Nur für die Montage an Holz-Wandpfosten geeignet.
- Nicht für die Montage an reinen Gipskartonwänden ohne Pfosten geeignet.
