Ersatzteilliste für Delta 19814Z-SD-DST Küchenarmatur

Detaillierte Ersatzteilübersicht und Explosionszeichnung für die Delta 19814Z-SD-DST Küchenarmatur. Identifizieren Sie benötigte Komponenten für Reparatur und Wartung anhand der offiziellen RP-Nummern.

Inhaltsverzeichnis

Wichtige Informationen zur Ersatzteilliste

Dieses Dokument ist eine offizielle Explosionszeichnung der Delta 19814Z-SD-DST Küchenarmatur. Es dient dazu, einzelne Komponenten der Armatur zu identifizieren, um bei Defekten oder Verschleiß die korrekten Ersatzteile (RP-Nummern) zu bestellen. Das Dokument enthält keine Installationsanleitung, sondern konzentriert sich ausschließlich auf die Teileübersicht.

Explosionszeichnung und Komponenten

Die Zeichnung zeigt den Aufbau der Armatur und die Anordnung der einzelnen Bauteile. Jedes Teil ist mit einer spezifischen RP-Nummer versehen, die für die Ersatzteilbeschaffung erforderlich ist.

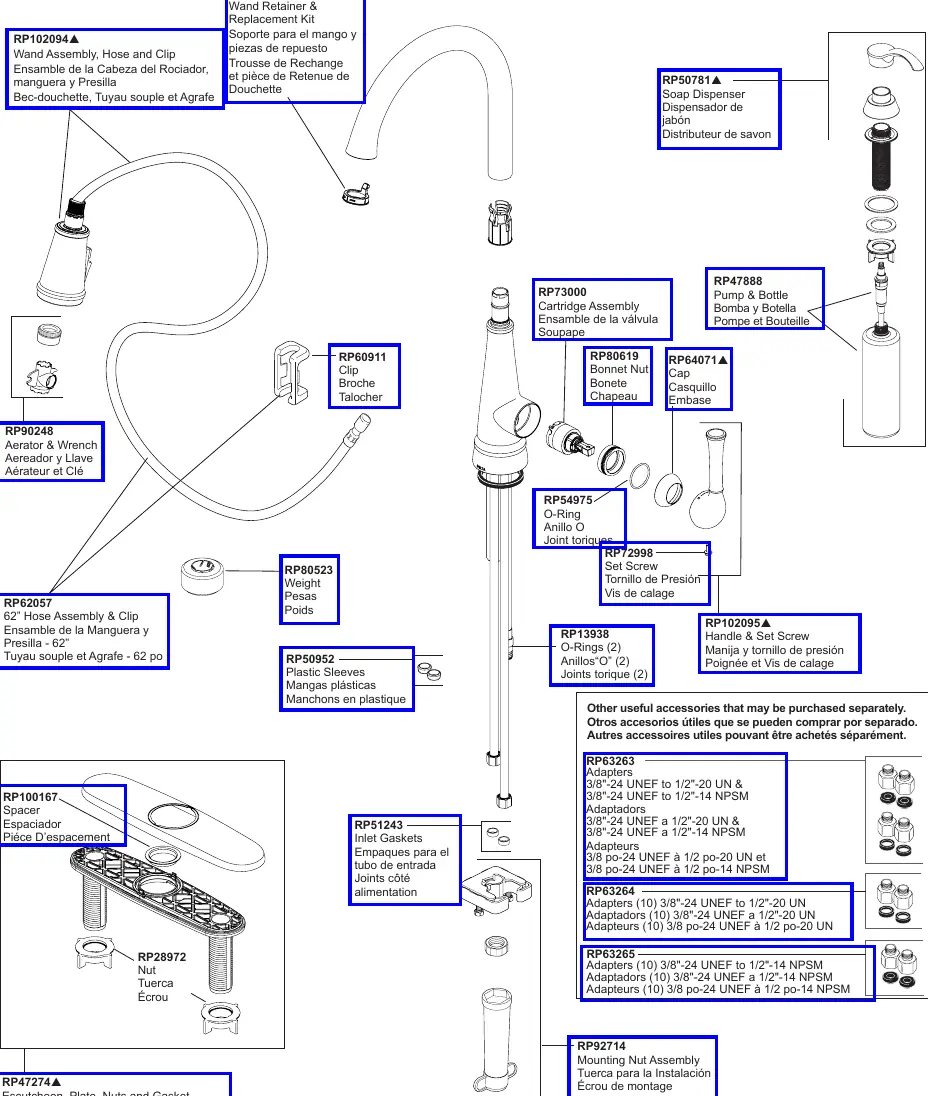

Explosionszeichnung der Delta 19814Z-SD-DST Küchenarmatur mit Ersatzteilnummern

Kartusche (RP73000): Das zentrale Steuerelement für den Wasserfluss.
Brausekopf-Set (RP102094): Beinhaltet den ausziehbaren Brausekopf, Schlauch und Clip.
Luftsprudler (RP90248): Inklusive Werkzeug zum Austausch.
Schlauch-Set (RP62057): 62-Zoll-Schlauch mit Clip.
Befestigungsmaterial: Inklusive Montage-Mutter (RP92714) und Dichtungen (RP51243).

Zubehör

Das Dokument listet zudem optional erhältliches Zubehör auf, wie zum Beispiel:

Seifenspender (RP50781)
Verschiedene Adapter (RP63263, RP63264, RP63265) für unterschiedliche Anschlussgrößen.

Herstellerinformationen

Delta Electronics

Markenprofil

Herstellerwebsite https://www.deltaww.com/ Support https://www.deltaww.com/en-US/Support Herstellerhandbücher https://www.deltaww.com/en-US/DownloadCenter

Praktische Hilfe

Typische Probleme

Undichte Armatur

Überprüfen Sie die Kartusche (RP73000) oder die O-Ringe (RP13938, RP54975) auf Verschleiß.

Schwacher Wasserfluss

Reinigen oder ersetzen Sie den Luftsprudler (RP90248) mit dem mitgelieferten Werkzeug.

Vor der Verwendung

Identifizieren Sie das genaue Modell anhand der Unterseite der Armatur oder der Dokumentation.
Vergleichen Sie das defekte Teil mit der Explosionszeichnung im Dokument.
Notieren Sie die RP-Nummer des benötigten Teils für die Bestellung.
Stellen Sie sicher, dass die Wasserzufuhr vor Beginn der Reparatur abgestellt ist.
