Bedienungsanleitung für Hansgrohe AXOR Starck 2-Griff Waschtischarmatur
Erfahren Sie, wie Sie Ihre Hansgrohe AXOR Starck 2-Griff Waschtischarmatur korrekt installieren, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, technische Daten und Montageanleitungen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Hansgrohe AXOR Starck 2-Griff Waschtischarmatur ist für den Einsatz in Badezimmern konzipiert. Die Montage muss gemäß den geltenden Normen erfolgen. Bei Problemen mit dem Durchfluss kann der EcoSmart-Begrenzer entfernt werden. S. 2, 4
Wichtigste Schritte
- Montage der Armatur S. 31
- EcoSmart entfernen S. 2, 4
Probleme und Lösungen
Geringer Wasserdurchfluss
EcoSmart entfernen
S. 2, 4Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebsdruck | max. 1 MPa | Maximal zulässiger Druck | S. 2, 4 |
| Heißwassertemperatur | max. 80°C | Maximale Temperatur | S. 2, 4 |
Wo es im PDF steht
- Montageanleitung S. 31, 32
- Technische Daten S. 2, 4
- Ersatzteile S. 36
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der korrekten Montage und Bedienung der Hansgrohe AXOR Starck 2-Griff Waschtischarmatur. Bitte beachten Sie, dass bei der Montage Handschuhe getragen werden müssen, um Quetsch- und Schnittverletzungen zu vermeiden. Das Produkt ist ausschließlich für Bade-, Hygiene- und Körperreinigungszwecke bestimmt. Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen werden.
Montagehinweise
Die Armatur muss gemäß den gültigen Normen montiert, gespült und geprüft werden. Verwenden Sie bei der Installation kein essigsäurehaltiges Silikon. Falls Probleme mit dem Durchlauferhitzer auftreten oder ein höherer Wasserdurchsatz gewünscht ist, kann der EcoSmart (Durchflussbegrenzer), der hinter dem Luftsprudler sitzt, entfernt werden.
Technische Daten
Die Armatur ist serienmäßig mit EcoSmart (Durchflussbegrenzer) ausgestattet.
- Betriebsdruck: max. 1 MPa
- Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
- Prüfdruck: 1,6 MPa
- Heißwassertemperatur: max. 80°C
- Empfohlene Heißwassertemperatur: 65°C
Hansgrohe Armaturen können in Verbindung mit hydraulisch und thermisch gesteuerten Durchlauferhitzern eingesetzt werden, wenn der Fließdruck mindestens 0,15 MPa beträgt.
Bedienung
Die Armatur wird über die zwei Griffe bedient. Drehen Sie die Griffe zum Öffnen und Schließen des Wassers. Die Kennzeichnung für warmes und kaltes Wasser ist an der Armatur ersichtlich.
Wartung und Pflege

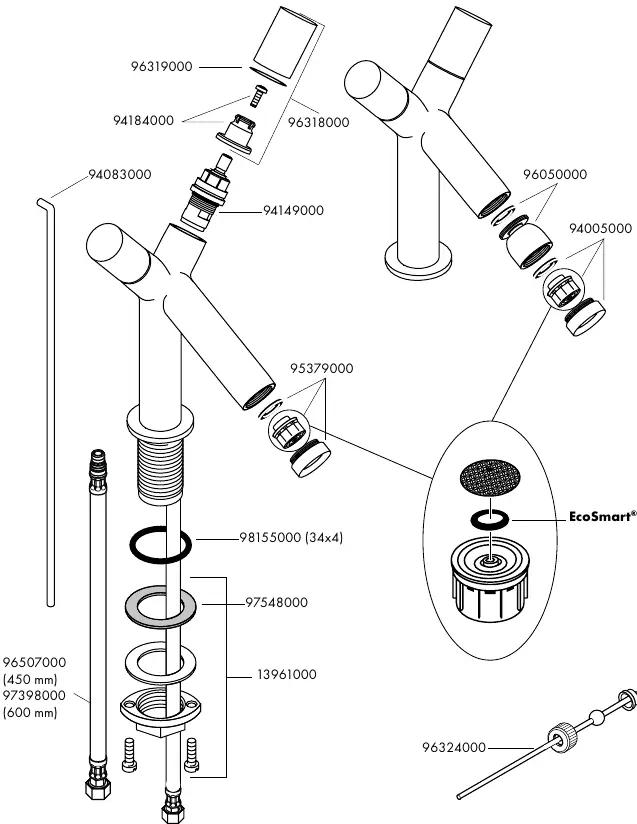

Informationen zur Reinigung entnehmen Sie bitte der beiliegenden Broschüre. Ersatzteile finden Sie in der Explosionszeichnung auf Seite 36 der Anleitung.
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Geringer Wasserdurchfluss
EcoSmart (Durchflussbegrenzer) hinter dem Luftsprudler entfernen.
Probleme mit Durchlauferhitzer
EcoSmart entfernen oder Fließdruck prüfen (mind. 0,15 MPa).
Vor der Verwendung
- Handschuhe bei der Montage tragen
- Druckunterschiede zwischen Kalt- und Warmwasseranschlüssen ausgleichen
- Leitungen vor der Montage spülen
- Kein essigsäurehaltiges Silikon verwenden
Technische Daten in der Praxis
- Betriebsdruck
- Max. 1 MPa, empfohlen 0,1–0,5 MPa
- Heißwassertemperatur
- Max. 80°C, empfohlen 65°C
Abbildungen und Diagramme

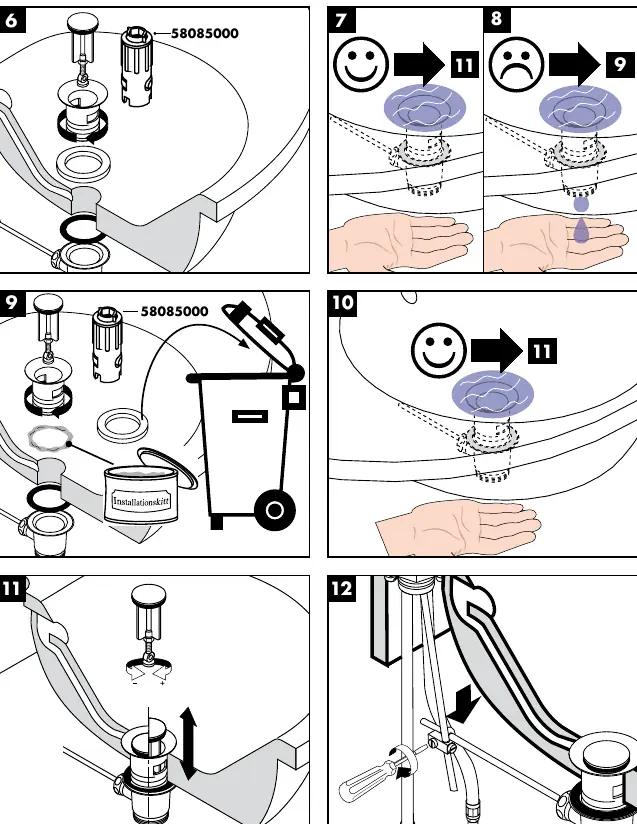

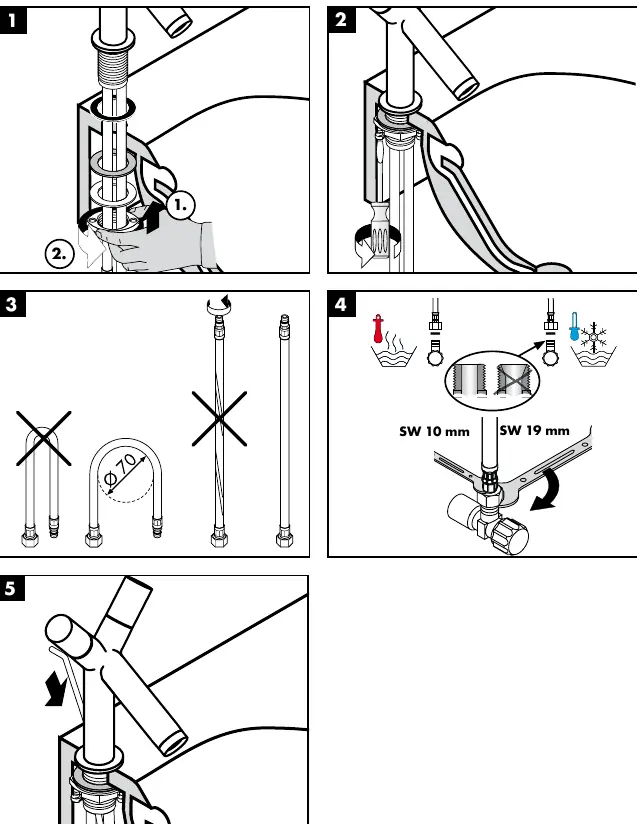

- Montageschritte auf Seite 31
- Maßzeichnungen auf Seite 33
- Durchflussdiagramme auf Seite 33
Modellkompatibilität
- Geeignet für hydraulisch und thermisch gesteuerte Durchlauferhitzer bei mind. 0,15 MPa Fließdruck.
