Installationsanleitung für Hansgrohe AXOR 2-Loch Thermostat-Armaturen
Detaillierte Installations- und Kalibrierungsanleitung für Hansgrohe AXOR 2-Loch Thermostat-Armaturen. Enthält Schritt-für-Schritt-Anweisungen zur Montage, Temperatureinstellung und Wartung für verschiedene Modellreihen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Installation der AXOR 2-Loch Thermostat-Armaturen erfordert Inbusschlüssel (SW 2 mm und 3 mm). Nach der Montage muss die Temperatur am Thermostat auf 38°C kalibriert werden. S. 3, 4, 6, 8
Wichtigste Schritte
- Montage der Armaturenelemente S. 3, 6, 8, 10
- Kalibrierung der Temperatur S. 4, 7, 9, 11
Erste Inbetriebnahme
- Wasserzufuhr öffnen und Temperatur mit einem Thermometer prüfen. S. 4, 7, 9, 11
Probleme und Lösungen
Falsche Mischwassertemperatur
Thermostatgriff abnehmen und Regulierspindel justieren.
S. 4, 5, 7, 9Wartung und Reset
- Regelmäßige Reinigung der Oberflächen und Siebe. S. 14
Wo es im PDF steht
- Modellübersicht S. 1
- Maßzeichnungen S. 2

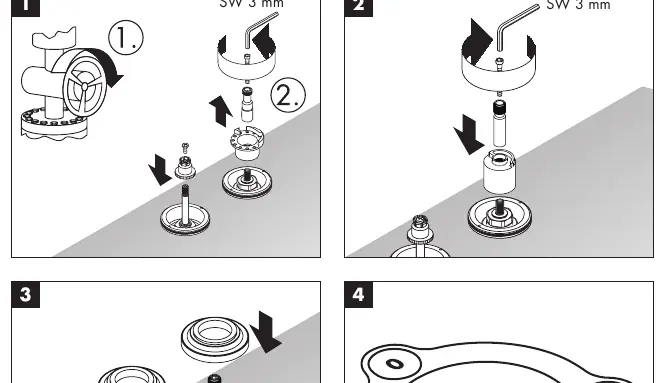

- Installationsanleitung Massaud S. 3, 4, 5

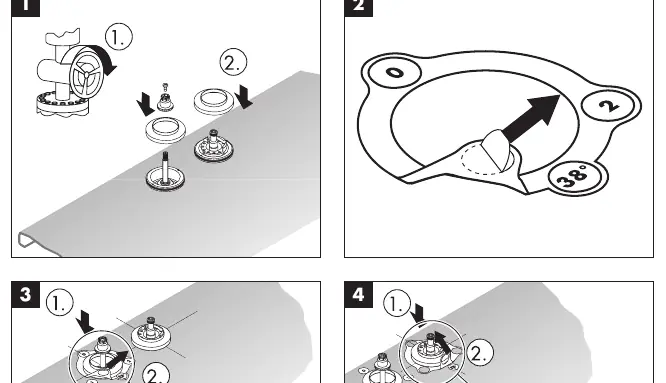

- Installationsanleitung Starck / Steel / Uno S. 6, 7

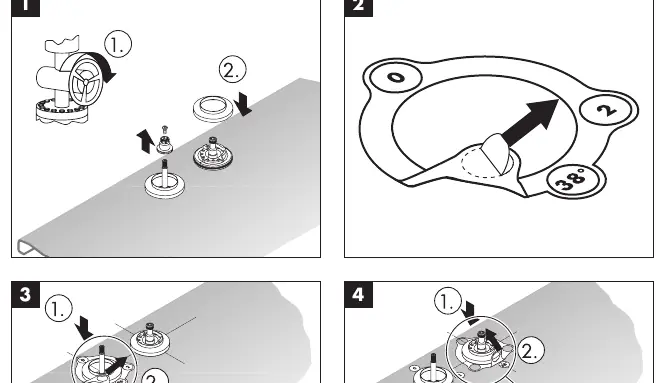

- Installationsanleitung Montreux S. 8, 9
- Installationsanleitung Carlton / Citterio / Terrano S. 10, 11

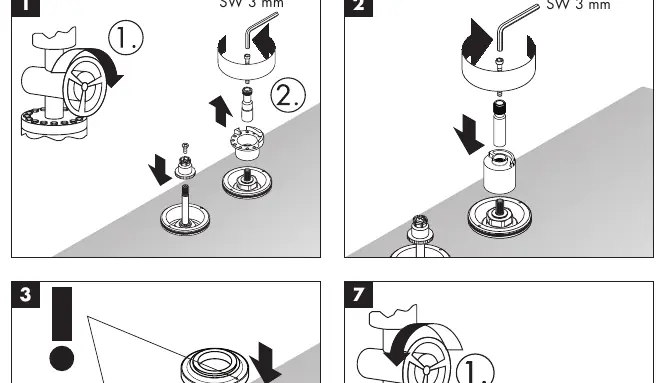

- Installationsanleitung Bouroullec S. 12, 13
- Ersatzteilliste S. 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung gilt für verschiedene Hansgrohe AXOR 2-Loch Thermostat-Armaturen, darunter die Serien Starck, Monteux, Massaud, Carlton, Bouroullec, Steel, Terrano, Uno und Citterio. Die Installation sollte von qualifiziertem Fachpersonal durchgeführt werden. Stellen Sie vor Beginn sicher, dass die Wasserzufuhr unterbrochen ist. Für die Montage werden Inbusschlüssel der Größen SW 2 mm und SW 3 mm benötigt.
Montage der Armatur
Die Montage erfolgt in mehreren Schritten, die je nach Modell leicht variieren können:
- Vorbereitung: Demontieren Sie bei Bedarf bestehende Griffe oder Abdeckungen.
- Installation: Setzen Sie die Funktionseinheiten gemäß den spezifischen Abbildungen für Ihr Modell ein. Achten Sie darauf, dass alle Dichtungen korrekt sitzen.
- Befestigung: Fixieren Sie die Armaturenteile mit den beiliegenden Schrauben unter Verwendung des Inbusschlüssels (SW 3 mm).
Temperatureinstellung (Kalibrierung)

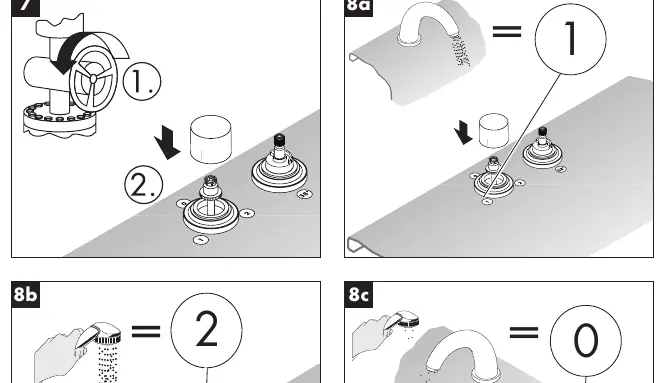

Nach der Installation muss die Thermostat-Armatur kalibriert werden, um die korrekte Mischwassertemperatur zu gewährleisten:
- Öffnen Sie die Wasserzufuhr.
- Messen Sie die Temperatur des ausfließenden Wassers mit einem Thermometer.
- Falls die Temperatur nicht 38°C entspricht, muss der Thermostatgriff abgenommen werden.
- Justieren Sie das Thermoelement durch Drehen der Regulierspindel, bis die gewünschte Temperatur erreicht ist.
- Setzen Sie den Griff wieder auf und fixieren Sie ihn mit der Madenschraube (SW 2 mm).
Wartung und Pflege
Um eine einwandfreie Funktion zu gewährleisten, sollten die Armaturen regelmäßig gereinigt werden. Verwenden Sie keine aggressiven Reinigungsmittel, die die Oberfläche beschädigen könnten. Bei Kalkablagerungen können die Strahlregler oder Siebe gereinigt werden. Die Ersatzteilnummern für die verschiedenen Komponenten finden Sie in der Explosionszeichnung am Ende des Dokuments.
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Wassertemperatur entspricht nicht 38°C
Thermostatgriff abnehmen und die Regulierspindel des Thermoelements neu justieren, bis die gewünschte Temperatur erreicht ist.
Armatur lässt sich nicht montieren
Überprüfen Sie, ob das richtige Werkzeug (SW 2 mm / SW 3 mm) verwendet wird und ob alle Bauteile gemäß der Modell-spezifischen Anleitung korrekt ausgerichtet sind.
Vor der Verwendung
- Wasserzufuhr absperren
- Inbusschlüssel SW 2 mm bereitlegen
- Inbusschlüssel SW 3 mm bereitlegen
- Thermometer zur Temperaturprüfung bereitstellen
Technische Daten in der Praxis
- SW 2 mm / 3 mm
- Schlüsselweite des benötigten Inbusschlüssels für die Montage bzw. Justierung.
Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Demontage, Montage und Kalibrierung für die verschiedenen AXOR-Modellreihen.
