Bedienungsanleitung für DEFA eMove Mobiles Ladegerät 10A

Wichtige Informationen aus der Anleitung

Das DEFA eMove mobile Ladegerät ist für das Laden von Elektrofahrzeugen und Plug-in-Hybriden im Mode 2 konzipiert. Vor der Verwendung ist es zwingend erforderlich, die Steckdose und den Fahrzeuganschluss auf Schäden zu prüfen. Verwenden Sie niemals Verlängerungskabel oder Mehrfachsteckdosen. Das Gerät darf nicht repariert oder geöffnet werden. Achten Sie darauf, dass das Kabel nicht überfahren wird und nicht unter Zugspannung steht.

Produktbeschreibung

Das eMove Ladegerät zeichnet sich durch folgende Merkmale aus:

• Effizientes Kabelmanagement mit Clips und Führungen.
• Robustes Aluminiumgehäuse für Langlebigkeit.
• Hochflexibles Kabel, auch bei Temperaturen bis -40°C.
• Integrierter Temperatursensor im Stecker zur Sicherheit.
• Intuitive Ein-Tasten-Bedienung und Displayanzeige.
• Manuelle Leistungsanpassung zum Schutz der Hauptsicherung.

Sicherheitshinweise

Beachten Sie unbedingt die Warnsymbole im Dokument:

• Gefahr: Elektrische Spannungen können lebensgefährlich sein. Nicht bei beschädigten Kabeln oder Steckern verwenden.
• Warnung: Nur für Mode 2 Laden geeignet. Wasser von Steckdosen und Fahrzeuganschlüssen fernhalten.
• Hinweis: Bei Fehlverhalten sofort einen Elektriker oder den DEFA-Support kontaktieren.

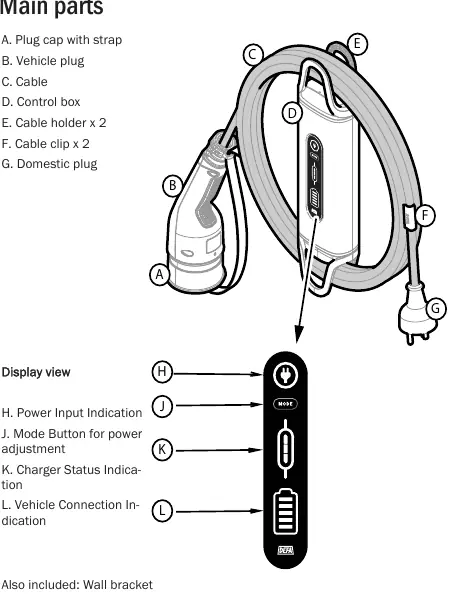

Hauptkomponenten

• Fahrzeugstecker mit Schutzkappe
• Steuerbox (Control Box)
• Kabel mit Kabelhaltern und Clips
• Haushaltsstecker
• Wandhalterung

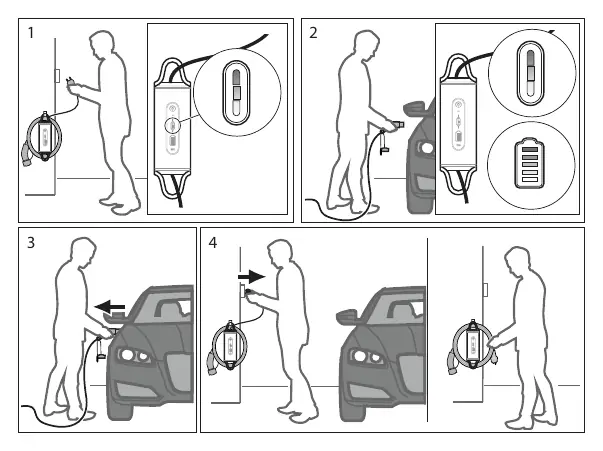

Verwendung des Ladegeräts

Einstecken:

1. Stecken Sie den Haushaltsstecker in die Steckdose. Der automatische Selbsttest beginnt (Lauflicht).
2. Warten Sie, bis der Selbsttest abgeschlossen ist (Balken leuchten weiß).
3. Stecken Sie den Fahrzeugstecker in den Ladeanschluss des Fahrzeugs. Der Ladevorgang startet.

Abziehen:

1. Beenden oder stoppen Sie den Ladevorgang über das Fahrzeug.
2. Ziehen Sie den Fahrzeugstecker ab.
3. Ziehen Sie den Haushaltsstecker aus der Steckdose.

Anzeige und Symbole

Die Steuerbox verfügt über verschiedene Anzeigen:

• Power Input Indication: Zeigt den Stromanschlussstatus an.
• Charger Status Indication: Zeigt den gewählten Modus (Normal, Low, High) und den Status des Selbsttests an.
• Vehicle Connection Indication: Zeigt den Kommunikationsstatus mit dem Fahrzeug an.

Ladeleistung einstellen

Drücken Sie die Mode-Taste, um zwischen den Modi zu wechseln: Normal (Standard) → Low → High → Normal. Der gewählte Modus wird durch die Anzahl der Balken in der Statusanzeige bestätigt.

• Low mode: Reduzierte Ladeleistung (werkseitig 8A), nützlich bei geteilten Stromkreisen.
• High mode: Erhöhte Ladeleistung (13A) für 120 Minuten, danach automatische Rückkehr in den Normalmodus.

Low-Modus manuell anpassen

1. Ladegerät an die Steckdose anschließen.
2. Mode-Taste für ca. 3 Sekunden gedrückt halten, bis das Symbol weiß blinkt.
3. Innerhalb von 5 Sekunden die Mode-Taste drücken, um den Stromwert (6A bis 9A) schrittweise zu erhöhen.
4. Nach Erreichen des gewünschten Wertes 5 Sekunden warten, um die Einstellung zu speichern.

Lagerung und Schutz

Wickeln Sie das Kabel nach Gebrauch um die Steuerbox. Verwenden Sie die mitgelieferte Wandhalterung, um die Steuerbox sicher zu befestigen. Hängen Sie das Ladegerät niemals am Kabel auf.

Wartung und Reinigung

Halten Sie die Stecker trocken und frei von Schmutz. Überprüfen Sie regelmäßig Kabel und Steuerbox auf Risse oder Schäden. Zur Reinigung das Gerät vom Stromnetz trennen und ein feuchtes Tuch verwenden. Keine scharfen Chemikalien oder Wasserstrahlen nutzen.

Fehlerbehebung

• Fahrzeugseitiger Fehler: Problem mit Batterie, Verbindung oder Kommunikation. Stecker ziehen und neu einstecken, Fahrzeug-Handbuch prüfen.
• Ladegerät-Fehler: Interne Elektronik. Prüfen, ob die Box heiß ist. Kurz warten und neu einstecken.
• Netzseitiger Fehler: Problem mit der Stromversorgung. Sicherung prüfen, Elektriker konsultieren.

Technische Daten

• Spannung: 230 VAC (1-phasig, 50-60Hz)
• Ladeleistung: Normal 10A, High 13A, Low 8A (einstellbar)
• Schutzart: IP67
• Betriebstemperatur: -40°C bis +50°C
• Gewicht: 2,1 kg
