Installationsanleitung für Easee Charge Up

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich ausschließlich an autorisierte Elektriker. Die Installation und Wartung der Easee Charge Up Ladestation muss unter Einhaltung aller lokalen, regionalen und nationalen Vorschriften für elektrische Anlagen erfolgen. Vor Beginn der Arbeiten muss die Stromzufuhr zwingend abgeschaltet werden.

Produktübersicht

Das System besteht aus drei Hauptkomponenten:

• Frontabdeckung: Schützt die Elektronik vor äußeren Einflüssen.
• Chargeberry: Enthält die Ladeelektronik (1,4–22 kW).
• Backplate: Dient zur Befestigung und zum elektrischen Anschluss an die Infrastruktur.

Technische Daten

• Ladeleistung: 1,4–22 kW (6 A 1-phasig bis 32 A 3-phasig).
• Anschluss: Typ-2-Steckdose (IEC 62196-2).
• Netzwerke: TN, IT oder TT (automatische Erkennung).
• Schutzart: IP54.
• Betriebstemperatur: -30 °C bis +40 °C.
• Kabelanschluss: 2,5 bis 16 mm² (Einzeladern) / 2,5 bis 10 mm² (Parallelleiter).
• Anzugsdrehmoment: 5 Nm.

Installationsschritte

1. Öffnen: Biegen Sie den unteren Teil der Gummiabdeckung nach unten und setzen Sie das mitgelieferte Werkzeug in die Öffnungen ein, um die Frontabdeckung zu lösen. Drücken Sie die Typ-2-Steckdose nach oben, um das Chargeberry zu entnehmen.
2. Montage: Befestigen Sie die Backplate an einer soliden Wand mit den 4 mitgelieferten Schrauben. Empfohlene Installationshöhe: 130–140 cm.
3. Vorbereitung: Passen Sie den Dichtungsstopfen an das Kabel an. Führen Sie das Kabel durch eine der 4 Kabeleinführungen und sichern Sie es mit der Zugentlastung. Verschließen Sie ungenutzte Eingänge mit den Blindstopfen.

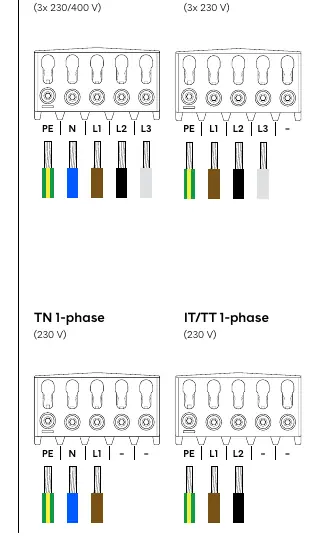

4. Verkabelung: Isolieren Sie die Drähte auf 12 mm ab. Schließen Sie die Leiter gemäß dem Schaltplan für Ihr Netz (TN/IT/TT) an. Ziehen Sie die Schraubklemmen mit 5 Nm fest.
5. Konfiguration: Laden Sie die Easee Installer App herunter. Erstellen Sie eine neue Website oder fügen Sie die Backplate einer bestehenden hinzu.

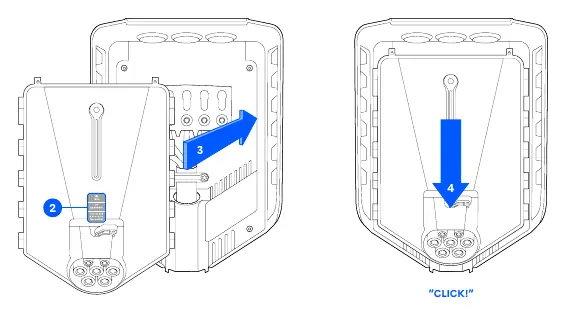

6. Anbringen: Setzen Sie das Chargeberry in die Backplate ein und drücken Sie es fest, bis ein Klicken zu hören ist.

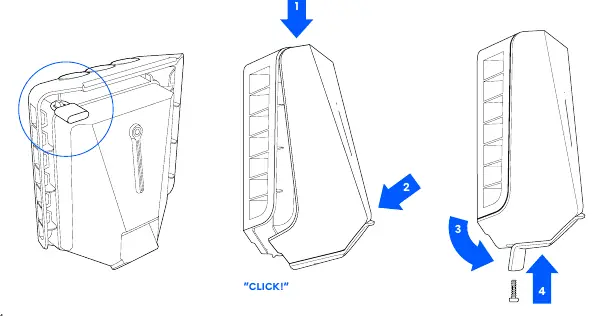

7. Schließen: Hängen Sie die Frontabdeckung ein, drücken Sie sie fest und sichern Sie sie mit der Verriegelungsschraube an der Unterseite.

LED-Statusanzeigen

• Weiß (konstant unten): Standby.
• Weiß (pulsierend): Ladevorgang läuft.
• Blau (konstant): Smart Charging aktiviert.
• Rot (blinkend + Ton): Kritischer Fehler, Strom abschalten, Kabel entfernen, Support kontaktieren.
• Rot (konstant): Allgemeiner Fehler, Kabel abziehen und neu einstecken.
• Gelb (blinkend unten): Wartet auf Konfiguration.
