Bedienungsanleitung für Maverick EV Charger MES-EV-LH-Serie

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für die Maverick EV Charger Modelle MES-EV-LH-SG80, MES-EV-LH-DG80 und MES-EV-LH-DG40. Das Gerät ist ausschließlich für das Laden von Elektrofahrzeugen vorgesehen, die während des Ladevorgangs keine Belüftung benötigen. Die Betriebstemperatur liegt zwischen -30°C und 50°C. Bei Arbeiten an elektrischen Produkten sind grundlegende Sicherheitsvorkehrungen zu treffen, um Brand- und Stromschlaggefahren zu vermeiden.

Produktbeschreibung und Abmessungen

Der EV Charger ist ein AC-Ladegerät mit einem 4,3-Zoll-LCD-Bildschirm, RFID-Unterstützung und verschiedenen Kommunikationsoptionen (WLAN, 4G, Ethernet). Die Abmessungen betragen ca. 285,5 mm Breite, 507,18 mm Höhe und 173,49 mm Tiefe. Das Gerät verfügt über Schutzfunktionen wie Überstrom-, Überspannungs-, Kurzschluss- und Erdungsschutz.

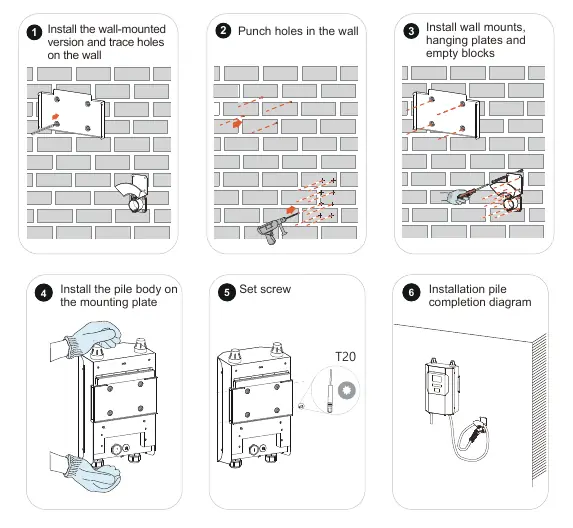

Installation und Wandmontage

Die Installation sollte an einem gut belüfteten Ort ohne direkte Sonneneinstrahlung und Regen erfolgen. Das Gerät muss vertikal montiert werden. Achten Sie auf ausreichende Abstände zu anderen Objekten (mindestens 200 mm seitlich, 300 mm oben/unten). Verwenden Sie die mitgelieferten Schrauben und Dübel zur Befestigung der Montageplatte an der Wand.

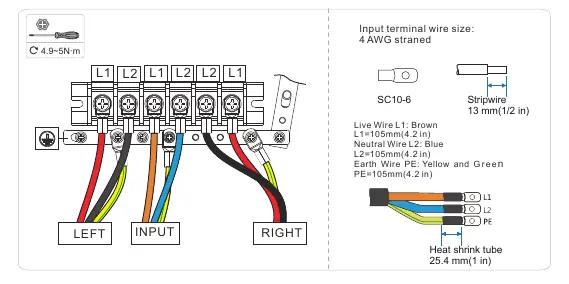

Elektrische Verkabelung

Die Verkabelung muss gemäß den örtlichen Vorschriften (z. B. NEC) erfolgen. Verwenden Sie 4 AWG Kupferkabel. Die Anschlüsse für L1, L2 und PE müssen fest sitzen. Stellen Sie sicher, dass das Erdungskabel zuverlässig angeschlossen ist, um Stromschläge zu vermeiden. Eine falsche Verkabelung kann das Gerät beschädigen.

Bedienung und Ladevorgang

Der Ladevorgang kann über verschiedene Methoden gestartet werden: Plug & Charge, RFID-Karte oder App. Nach dem Anschließen des Ladesteckers an das Fahrzeug zeigt der Bildschirm den Status an. Der Ladevorgang kann über die App oder durch erneutes Tippen der RFID-Karte beendet werden. Der Ladestatus wird durch die LED-Leiste und den Bildschirm signalisiert.

Fehlerbehebung

Bei Störungen schützt sich das Ladegerät automatisch. Fehlercodes werden auf dem Display angezeigt. Häufige Fehler wie "24 Ground Fault" (Erdungsfehler) erfordern eine Überprüfung der Erdung. Bei "20 Flash Fault" oder "21 EEPROM Fault" ist der Kundendienst zu kontaktieren. Stellen Sie bei "32/42 A/B Cable Input Overcurrent Alarm" sicher, dass der Ladeadapter korrekt mit dem Fahrzeug verbunden ist.

Wartung

Führen Sie regelmäßige (monatliche) Wartungen durch. Überprüfen Sie das Gerät auf festen Sitz der Anschlüsse, Anzeichen von Korrosion oder Beschädigungen. Die Wartung sollte von Fachpersonal durchgeführt werden.
