Installationsanleitung für DEFA Solid 1-Phase Ladestation
Schnelle Installationsanleitung für die DEFA Solid 1-Phase Ladestation. Erfahren Sie, wie Sie die Kabel korrekt abisolieren, das Gerät montieren und den Ladestrom über die DIP-Schalter konfigurieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine Kurzanleitung für die Installation der DEFA Solid 1-Phase Ladestation. Es deckt die wesentlichen Schritte von der Kabelvorbereitung bis zur Konfiguration des Ladestroms ab. Bitte stellen Sie sicher, dass die Installation von qualifiziertem Fachpersonal durchgeführt wird.
Vorbereitung und Kabelinstallation
Bevor Sie mit der Montage beginnen, stellen Sie sicher, dass die Stromversorgung unterbrochen ist. Bereiten Sie die Kabel für den Anschluss vor:
- Isolieren Sie die Kabelenden auf einer Länge von 9-11 mm ab.
- Führen Sie die Kabel durch die vorgesehenen Öffnungen in der Rückplatte der Ladestation.

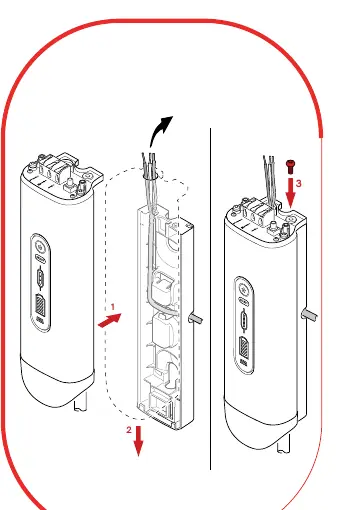

Montage der Ladestation
Die Montage erfolgt in zwei Hauptschritten:
- Befestigen Sie die Rückplatte der Ladestation sicher an der Wand oder Montagefläche.
- Verbinden Sie die abisolierten Kabel mit den entsprechenden Klemmen (L, N, PE) auf der Platine.

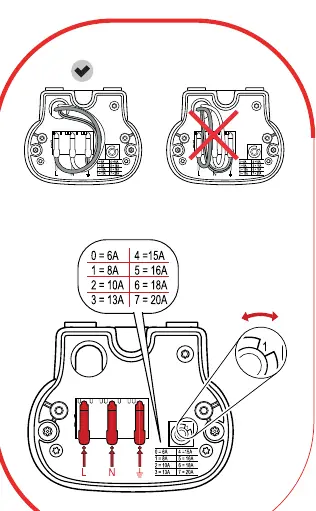

Konfiguration des Ladestroms
Die DEFA Solid 1-Phase Ladestation ermöglicht die Anpassung des maximalen Ladestroms über einen DIP-Schalter. Stellen Sie den Schalter gemäß der folgenden Tabelle ein:
- 0 = 6A
- 1 = 8A
- 2 = 10A
- 3 = 13A
- 4 = 15A
- 5 = 16A
- 6 = 18A
- 7 = 20A
Abschluss der Installation
Nachdem die Verkabelung und die Konfiguration abgeschlossen sind, setzen Sie das Gehäuse wieder auf die Rückplatte und sichern Sie es mit den Schrauben an der Oberseite, um die Installation abzuschließen.
Herstellerinformationen
DEFA
Praktische Hilfe
Typische Probleme
Falscher Ladestrom
Überprüfen Sie die Position des DIP-Schalters auf der Platine und stellen Sie sicher, dass er gemäß der Tabelle auf Seite 2 korrekt auf den gewünschten Ampere-Wert (6A-20A) eingestellt ist.
Instabile Kabelverbindung
Stellen Sie sicher, dass die Kabel auf exakt 9-11 mm abisoliert sind, um einen sicheren Kontakt in den Klemmen zu gewährleisten.
Vor der Verwendung
- Stromversorgung vor Beginn der Arbeiten vollständig unterbrechen.
- Kabelenden auf 9-11 mm abisolieren.
- DIP-Schalter für den gewünschten Ladestrom (6A bis 20A) korrekt einstellen.
- Gehäuse nach der Verkabelung fest verschrauben.
Technische Daten in der Praxis
- DIP-Schalter (0-7)
- Dient zur Einstellung des maximalen Ladestroms von 6A bis 20A.
- Abisolierlänge
- Erforderliche Länge von 9-11 mm für eine sichere elektrische Verbindung.
Abbildungen und Diagramme
- Schritt 1 zeigt die korrekte Abisolierlänge der Kabel.
- Schritt 3 zeigt die Position des DIP-Schalters und die zugehörige Stromtabelle.
Modellkompatibilität
- Nur für 1-Phasen-Installationen geeignet.
