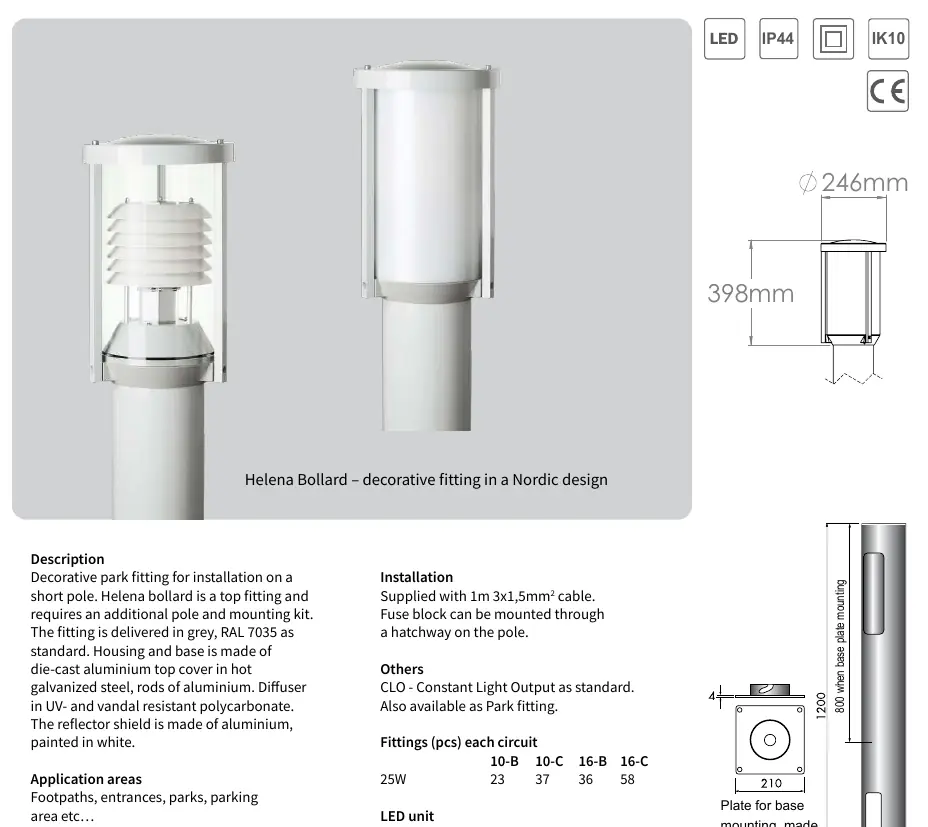

Bedienungsanleitung für DEFA 10-C Helena Bollard G2 Parkleuchte

Erfahren Sie alles über die Installation und die technischen Spezifikationen der DEFA 10-C Helena Bollard G2 Parkleuchte. Dieser Leitfaden enthält Details zu Montageoptionen, elektrischen Anschlüssen und Leistungsdaten.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Die DEFA Helena Bollard G2 ist eine dekorative Parkleuchte, die für die Montage auf einem separaten Mast konzipiert ist. Dieses Dokument dient als technischer Leitfaden für die Installation und den Betrieb. Bitte beachten Sie, dass für die Montage ein zusätzlicher Mast sowie ein entsprechendes Montageset erforderlich sind.

Produktbeschreibung

Die Leuchte zeichnet sich durch ein nordisches Design aus und besteht aus einem Gehäuse und einer Basis aus Aluminiumdruckguss, einer Abdeckung aus feuerverzinktem Stahl sowie Stangen aus Aluminium. Der Diffusor besteht aus UV- und vandalismusbeständigem Polycarbonat, während der Reflektorschirm weiß lackiert ist. Die Standardfarbe ist Grau (RAL 7035).

Installation

Die Leuchte wird mit einem 1 Meter langen 3x1,5mm² Kabel geliefert. Der Sicherungsblock kann durch eine Revisionsklappe am Mast montiert werden. Die Montage erfolgt entweder als Fundamentmontage oder als Erdmontage (Root Mounting).

Technische Daten

Leistung: 21W
Farbwiedergabeindex (Ra): 85
Farbtoleranz: 3 SDCM
Lebensdauer (L70): 90.000 Stunden
Umgebungstemperatur (Ta): 25°C
Schutzart: IP44
Stoßfestigkeit: IK10

Anwendungsbereiche

Die Leuchte ist für den Einsatz in Außenbereichen wie Fußwegen, Eingängen, Parkanlagen und Parkplätzen vorgesehen.

Herstellerinformationen

DEFA

Markenprofil

Herstellerwebsite https://www.defa.com/ Support https://www.defa.com/

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht montieren

Stellen Sie sicher, dass ein kompatibler Mast und das erforderliche Montageset vorhanden sind, da diese nicht im Lieferumfang der Leuchte enthalten sind.

Vor der Verwendung

Prüfen Sie, ob ein geeigneter Mast (mit oder ohne Klappe) vorhanden ist.
Stellen Sie sicher, dass das Montageset für die gewählte Montageart (Fundament oder Erdmontage) bereitliegt.
Überprüfen Sie die Stromversorgung gemäß den Spezifikationen des 3x1,5mm² Kabels.
