Bedienungsanleitung für Easee One Home Charger

Wichtige Informationen aus der Anleitung

Der Easee One Home Charger ist ausschließlich für das Laden von Elektrofahrzeugen mit nicht ausgasenden Batterien konzipiert. Er ist speziell für 1-phasige Installationen in Großbritannien vorgesehen und erfüllt die Sicherheitsanforderungen für die Erkennung eines fehlenden PEN-Leiters gemäß BS 7671:2018/A1:2020. Die Installation, Reparatur und Wartung darf ausschließlich von einem autorisierten Elektriker durchgeführt werden.

Produktübersicht

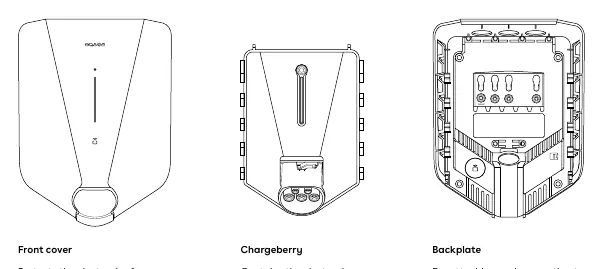

Das System besteht aus drei Hauptkomponenten:

• Frontabdeckung: Schützt die Elektronik vor äußeren Einflüssen.
• Chargeberry: Enthält die Ladeelektronik.
• Backplate: Dient zur Befestigung und zum Anschluss an die Ladeinfrastruktur.

Installation

Die Installation muss in der folgenden Reihenfolge durchgeführt werden:

1. Öffnen: Entfernen Sie die Frontabdeckung, indem Sie das mitgelieferte Werkzeug in die Öffnungen an der Unterseite einführen und den Chargeberry vom Sockel lösen.

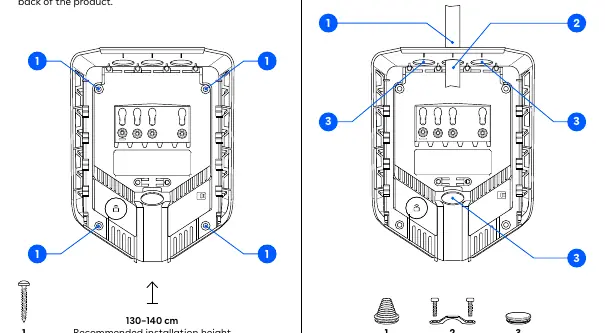

2. Montage: Befestigen Sie die Backplate mit den vier mitgelieferten Schrauben an einer Wand mit ausreichender Tragfähigkeit. Die empfohlene Installationshöhe beträgt 130–140 cm.
3. Vorbereitung: Kürzen Sie den Dichtungsstopfen passend zum Kabel, führen Sie das Kabel durch eine der vier Kabeleinführungen und sichern Sie es mit der Zugentlastung.
4. Verkabelung: Isolieren Sie die Adern um 12 mm ab. Ziehen Sie die Schraubklemmen mit einem Drehmoment von 5 Nm fest. Beachten Sie die spezifischen Schaltpläne für TT/TN-S oder TN-C-S Netzwerke.
5. Installation (App): Laden Sie die Easee Installer App herunter, erstellen Sie ein Konto und konfigurieren Sie die Ladestation über die App.

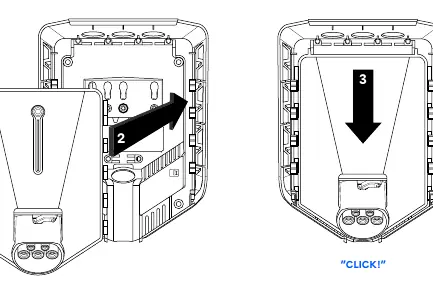

6. Anbringen: Setzen Sie den Chargeberry in die Backplate ein und drücken Sie ihn fest, bis er einrastet.

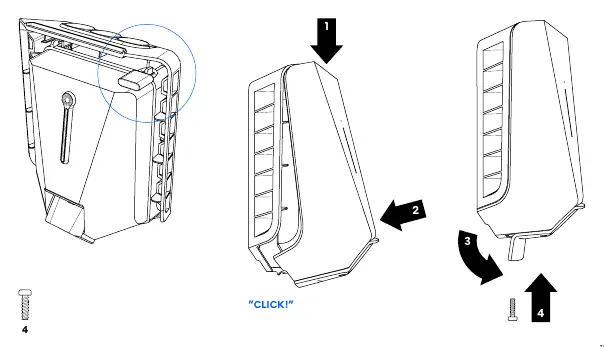

7. Schließen: Hängen Sie die Frontabdeckung ein, drücken Sie sie fest und sichern Sie sie mit der Verriegelungsschraube an der Unterseite.

Tägliche Nutzung

Stellen Sie vor dem Laden sicher, dass das Ladekabel und der Stecker unbeschädigt sind. Verbinden Sie das Kabel mit der Ladestation und dem Fahrzeug. Der Ladevorgang startet automatisch. Falls eine Zugangskontrolle eingerichtet ist, müssen Sie diese per RFID-Tag oder App freischalten.

LED-Statusanzeigen

Der Lichtstreifen kommuniziert den Status der Ladestation:

• Weiß (konstant): Standby oder Auto verbunden.
• Weiß (pulsierend): Ladevorgang läuft.
• Blau (konstant/pulsierend): Smart Charging aktiv.
• Grün (blinkend): Software-Update läuft.
• Rot (konstant): Allgemeiner Fehler. Kabel abziehen und neu einstecken.
• Rot (konstant mit Warnton): Fehler am PEN-Leiter oder falsche Verkabelung. Elektriker rufen.
• Gelb (blinkend): Wartet auf Konfiguration.

Wartung und Sicherheit

Das Produkt erfordert keine regelmäßige Reinigung. Bei Bedarf kann es mit einem feuchten Tuch und einem Haushaltsreiniger abgewischt werden. Verwenden Sie keine Hochdruckreiniger oder fließendes Wasser. Überprüfen Sie regelmäßig den Typ-2-Stecker auf Verschleiß. Isolationsprüfungen dürfen nur durchgeführt werden, wenn der Chargeberry nicht in der Backplate installiert ist.
