Bedienungsanleitung für das mobile 1-Phasen-EV-Ladegerät Digitus
Schnellstartanleitung und Bedienungshilfe für das mobile 1-Phasen-EV-Ladegerät von Digitus. Erfahren Sie, wie Sie den Ladestrom einstellen, LED-Statusanzeigen interpretieren und das Gerät sicher verwenden.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

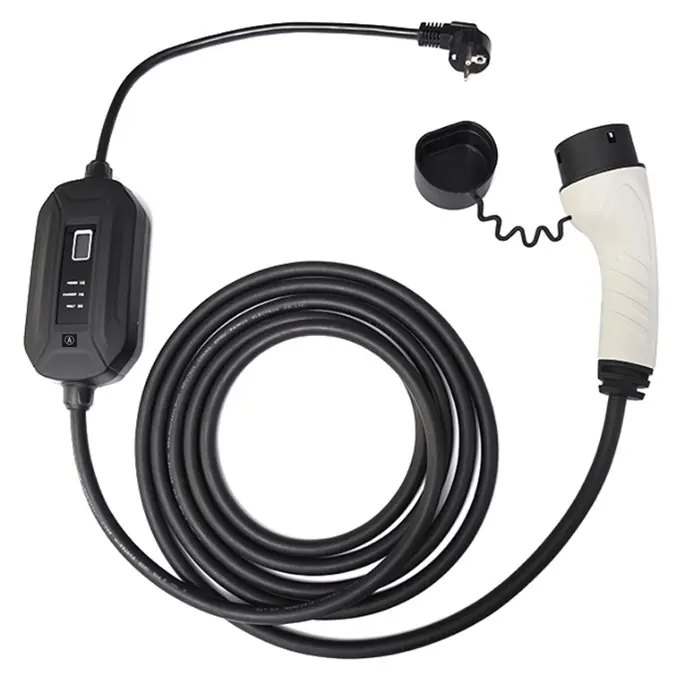

Dieses Dokument ist die Schnellinstallationsanleitung für das mobile 1-Phasen-EV-Ladegerät von Digitus (Modell DK-1P16-A-050). Es enthält wichtige Sicherheitshinweise, Anweisungen zur Bedienung, Einstellung des Ladestroms sowie Erklärungen zu den LED-Statusanzeigen.
Sicherheitshinweise
Bitte lesen Sie diese Hinweise vor der Installation und Verwendung sorgfältig durch, um Verletzungen oder Schäden am Gerät zu vermeiden:
- Das Gerät muss vertikal an einem Ort ohne starke Vibrationen installiert werden.
- Verwenden Sie nur Steckdosen mit Fehlerstrom-Schutzschalter.
- Laden Sie das Fahrzeug nicht bei Regen oder Gewitter.
- Verwenden Sie keine Verlängerungskabel oder Adapter.
- Das Gerät muss geerdet sein.
- Berühren Sie das Ladegerät nicht mit nassen Händen während des Ladevorgangs.
Einstellung des Ladestroms
Der Ladestrom kann auf 8A, 10A, 13A oder 16A eingestellt werden:
- Schließen Sie das Gerät an die Schuko-Steckdose an.
- Warten Sie, bis das Gerät hochgefahren ist und die zwei grünen LEDs leuchten (Bereitschaftsmodus).
- Drücken Sie die Taste "A", um den maximalen Ladestrom anzupassen.
- Überprüfen Sie den eingestellten Strom auf dem Display, bevor Sie das Fahrzeug anschließen.
Die Einstellung wird im Speicher des Geräts gesichert, auch nach dem Ausschalten.

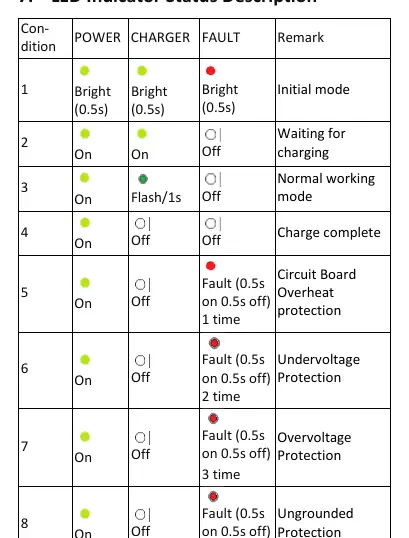

LED-Statusanzeigen
Die LEDs geben Auskunft über den Betriebszustand:
- POWER & CHARGER leuchten grün: Bereit zur Verbindung.
- CHARGER blinkt grün: Ladevorgang läuft.
- POWER leuchtet, CHARGER aus: Ladevorgang abgeschlossen.
- FAULT leuchtet rot: Fehlerzustand (z.B. Überhitzung, Überspannung, Erdungsfehler).
Technische Daten
- Nennspannung: 250V
- Nennleistung: 3.7kW
- Ladestrom: 8A/10A/13A/16A (einstellbar)
- Schutzart: IP55
- Steckerstandard: IEC 62196-2 Typ 2
Herstellerinformationen
DIGITUS
Praktische Hilfe
Typische Probleme
FAULT-LED leuchtet rot
Dies deutet auf einen Fehler hin (z.B. Überhitzung, Überspannung, Erdungsfehler). Prüfen Sie die Stromversorgung und die Steckdose.
Ladegerät lässt sich nicht einstellen
Die Einstellung des Ladestroms ist nur möglich, wenn das Gerät im Standby-Modus (bereit zur Verbindung) ist. Während des Ladevorgangs ist die Taste 'A' inaktiv.
Ladegerät funktioniert nicht
Prüfen Sie, ob das Kabel beschädigt ist, die Steckdose den nationalen Standards entspricht und das Fahrzeug korrekt verbunden ist.
Vor der Verwendung
- Prüfen Sie das Stromkabel auf Beschädigungen.
- Stellen Sie sicher, dass die Steckdose für 16A ausgelegt ist.
- Vergewissern Sie sich, dass das Gerät geerdet ist.
- Stellen Sie sicher, dass der Stecker fest im Fahrzeug sitzt (bis zum Klicken).
- Prüfen Sie, ob die Umgebungstemperatur innerhalb des Betriebsbereichs liegt.
Abbildungen und Diagramme
- Das Display zeigt Temperatur, Energieverbrauch, Ladezeit, Spannung, Stromstärke und Leistung an.
- Die LED-Anzeigen POWER, CHARGER und FAULT signalisieren den aktuellen Betriebsstatus.
Modellkompatibilität
- Nur für Elektrofahrzeuge mit Typ-2-Anschluss geeignet.
- Nicht mit Verlängerungskabeln oder Adaptern verwenden.
- Empfohlene Einstellung für den Dauerbetrieb an Schuko-Steckdosen: 13A.
