Danfoss NRV 10s H Rückschlagventil
Erfahren Sie alles über das Danfoss NRV 10s H Rückschlagventil für R744 (CO2). Dieser Leitfaden enthält technische Daten, Installationshinweise für den Parallelbetrieb mit GBC-Kugelhähnen und wichtige Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus dem Datenblatt
Das Danfoss NRV 10s H ist ein Rückschlagventil, das speziell für den Einsatz mit R744 (CO2) Kältemitteln entwickelt wurde. Es stellt sicher, dass das Kältemittel nur in eine Richtung fließt. Bei Installation parallel zu einem GBC-Kugelhahn oder einem Service-Absperrventil kann es zudem als internes Überdruckventil fungieren, um Druck im Stillstand oder während Wartungsarbeiten abzulassen.
Anwendungen und Installation
Das Ventil ist für den Einsatz in Kälteanlagen konzipiert. Bei der Verwendung als Überdruckventil in Kombination mit einem GBC-Kugelhahn ist Folgendes zu beachten:
- Das NRV 10s H muss parallel zum GBC-Kugelhahn installiert werden.
- Es wird empfohlen, das NRV oberhalb des GBC-Kugelhahns zu installieren.
- Das Ventil kann auch in Heißgas-Abtauleitungen verwendet werden.
Technische Daten
Das Ventil ist für hohe Anforderungen ausgelegt:
- Kältemittel: R744 (CO2)
- Ölkompatibilität: POE, PAG
- Medientemperaturbereich: -50 bis 140 °C (-58 bis 285 °F)
- Max. Betriebsdruck (PS/MWP): 90 bar / 1305 psig
- Anschlussgrößen: 3/8 Zoll oder 10 mm
Aufbau
Das Ventil besteht aus folgenden Hauptkomponenten:
- Kupferrohr
- Lötring
- Unterlegscheibe
- Dichtscheibe mit Spezialmaterial
- Kolben
- Feder
- Ventilkörper
- Führung
- Anschlagfläche
- Lötring
- Kupferrohr
Sicherheitshinweise
Bei der Anwendung mit R744 in Sekundärkreisläufen oder Kaskadensystemen ist sicherzustellen, dass der Auslegungsdruck der Komponenten nicht unterschritten wird. Das Ventil selbst bietet keinen Überdruckschutz für das System; eine ausreichende Anzahl an Überdruckventilen muss bauseits installiert werden. Das Ventil darf nicht umgangen oder deaktiviert werden.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Druckaufbau im Stillstand
Das Ventil dient als internes Überdruckventil, wenn es parallel zu einem GBC-Kugelhahn installiert ist. Stellen Sie sicher, dass die Installation korrekt erfolgt ist.
Falsche Durchflussrichtung
Das Ventil ist ein Einwegventil. Achten Sie bei der Montage auf die Durchflussrichtung, die durch den Pfeil auf dem Gehäuse gekennzeichnet ist.
Vor der Verwendung
- Prüfen Sie, ob das Ventil für R744 (CO2) geeignet ist.
- Stellen Sie sicher, dass der Betriebsdruck 90 bar nicht überschreitet.
- Installieren Sie das NRV bei Verwendung als Überdruckventil parallel zum GBC-Kugelhahn.
- Platzieren Sie das NRV oberhalb des GBC-Kugelhahns.
- Überprüfen Sie die Anschlussgröße (3/8 Zoll oder 10 mm).
Technische Daten in der Praxis
- Max. Betriebsdruck (PS/MWP)
- 90 bar / 1305 psig. Das Ventil darf diesen Druck nicht überschreiten.
- Medientemperaturbereich
- -50 bis 140 °C. Zulässiger Temperaturbereich für das Kältemittel.
Abbildungen und Diagramme

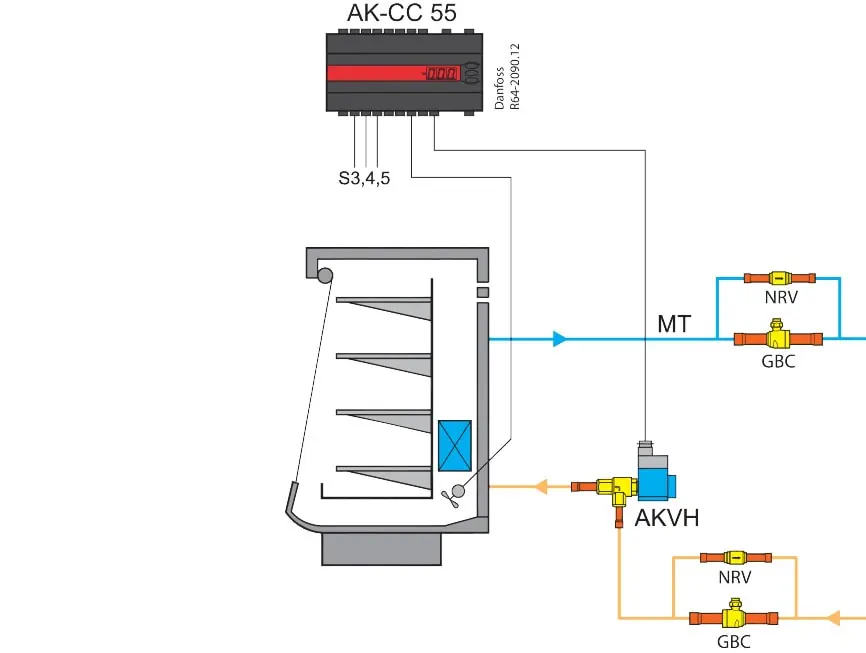

- Das Diagramm auf Seite 2 zeigt die Installation des NRV parallel zum GBC-Kugelhahn in einem Kältesystem.
- Die Explosionszeichnung auf Seite 4 zeigt den internen Aufbau mit Kolben, Feder und Dichtscheibe.
Modellkompatibilität
- Geeignet für R744 (CO2) Kältemittel.
- Kompatibel mit GBC-Kugelhähnen für den Parallelbetrieb.
