Bedienungsanleitung für Danfoss ERC 111A Elektronischer Kälteregler

Schnelle Anleitung für den Danfoss ERC 111A Kälteregler. Erfahren Sie mehr über Installation, Programmierung, Menüeinstellungen, Fehlerbehebung und Sensorplatzierung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument ist als Referenzhandbuch für OEMs und Techniker konzipiert, um den Danfoss ERC 111A Kälteregler zu programmieren. Es ist nicht als Endbenutzerhandbuch gedacht. Der Regler dient der Temperatursteuerung in gewerblichen Kühlgeräten.

Produktübersicht

Der ERC 111A verfügt über ein LED-Display und vier Tasten. Er kann für Front- oder Rückmontage konfiguriert werden. Bei der Rückmontage werden zwei identische Clips zur Sicherung verwendet. Bei der Frontmontage wird der Regler in die Öffnung eingesetzt und der Frontrahmen eingerastet.

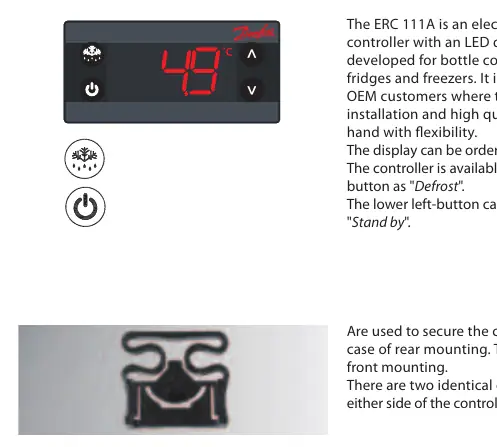

Display, Tasten und Montageclips des ERC 111A
Display, Tasten und Montageclips des ERC 111A

Installation und Anschlüsse

Der Regler unterstützt verschiedene Sensoren (S1 für Schranktemperatur, S2 für Abtauung). Die Eingänge sind konfigurierbar. Wichtiger Hinweis: Die Eingänge sind nicht galvanisch getrennt und direkt mit dem Netz verbunden. Türschalter, Sensoren und Kabel müssen die Anforderungen an eine verstärkte Isolierung erfüllen.

Abmessungen für Front- und Rückmontage
Abmessungen für Front- und Rückmontage
Anschlussplan für den ERC 111A
Anschlussplan für den ERC 111A

Programmierung

Die Konfiguration kann auf vier Arten erfolgen:

  • KoolProg Software über KoolKey als Gateway
  • KoolKey als Kopierschlüssel
  • Mass-Programming-Key (EKA 201)
  • Tasten auf der Vorderseite des Reglers

Die Software KoolProg ermöglicht den Zugriff auf über 100 Parameter. Es gibt drei passwortgeschützte Benutzerebenen: Shop (Level 1), Techniker (Level 2) und OEM (Level 3).

Bedienung und Menüstruktur

Das Menü ist in verschiedene Gruppen unterteilt:

  • tHE (Thermostat): Einstellungen für Sollwert, Differential, Grenzwerte.
  • Pud (Pull Down): Einstellungen für schnelles Abkühlen.
  • dEF (Defrost): Abtau-Einstellungen (Typ, Intervalle, Dauer).
  • CoP (Compressor): Kompressorschutz, Spannungsüberwachung.
  • Con (Condenser): Schutzfunktionen für den Verflüssiger.
  • diS (Display): Helligkeit, Einheiten, Auflösung.
  • ALA (Alarm): Alarmgrenzwerte und Verzögerungen.

Sensorplatzierung

Die Platzierung des Steuerungssensors ist entscheidend für die Leistung. Bei Kühlern mit Ventilator wird er meist in der Rückluft zum Verdampfer platziert. Bei Kühlern ohne Ventilator empfiehlt sich die Platzierung an der Seitenwand, 10 cm von der Rückwand entfernt und etwa bei 1/3 von unten.

Fehlerbehebung

Bei Problemen wie "Kompressor startet nicht" oder "Abtauung startet nicht" sollten zunächst die entsprechenden Parameter (z.B. CoP->CSt oder Pud->Pdi) überprüft werden. Fehlercodes wie "E01" oder "E02" weisen auf Sensorfehler hin.

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Kompressor startet nicht

Überprüfen Sie die Verzögerungstimer (CoP->CSt, Pot/Pod), Abtauzustand (dEF->dit, dot) oder Spannungsüberwachung (CoP->uLi, uLo, uHi).

Abtauung startet nicht

Prüfen Sie, ob sich der Regler im Pull-Down-Modus befindet oder ob die Parameter Pud->Pdi korrekt eingestellt sind.

Alarm ertönt nicht

Überprüfen Sie die Alarmverzögerungen (ALA->Htd, Abd) und Pull-Down-Verzögerungen (Pud->Pdd).

Display zeigt E01 oder E02

Dies deutet auf einen Sensorfehler (S1 oder S2) hin (kurzgeschlossen oder offen).

Vor der Verwendung

  • Stellen Sie sicher, dass die Versorgungsspannung 100-240 V AC beträgt.
  • Überprüfen Sie die korrekte Platzierung der Sensoren (S1 für Schrank, S2 für Verdampfer).
  • Wählen Sie die passende Montageart (Front- oder Rückmontage) und verwenden Sie ggf. die Clips.
  • Installieren Sie die KoolProg Software für eine einfache Konfiguration.
  • Stellen Sie sicher, dass die Sensoren den Anforderungen an die verstärkte Isolierung entsprechen.

Abbildungen und Diagramme

  • Das Schaltbild zeigt den Anschluss von Kompressor (DO1), Sensoren (S1, S2) und digitalem Eingang (di).
  • Die Maßzeichnungen verdeutlichen die Ausschnittmaße für Front- und Rückmontage.

Modellkompatibilität

  • Kompatibel mit Danfoss NTC-Sensoren.
  • Erfordert KoolProg Software für erweiterte Konfigurationen.
  • Eingänge sind konfigurierbar (Temperatur, Licht, Bewegung, digital).
