Bedienungsanleitung für Danfoss ERC 112D VSC Kälteregler

Wichtige Informationen aus der Anleitung

Dieses Dokument ist ein technisches Handbuch für den Danfoss ERC 112D VSC Kälteregler. Es richtet sich primär an OEMs (Original Equipment Manufacturers) und Servicetechniker für die Programmierung und Konfiguration. Es ist nicht für Endbenutzer vorgesehen.

Produktübersicht

Der ERC 112D VSC ist ein elektronischer Kälteregler mit LED-Display, der speziell für gewerbliche Kühl- und Gefriergeräte mit drehzahlgeregelten Kompressoren entwickelt wurde. Er bietet flexible Installationsmöglichkeiten und eine präzise Temperatursteuerung.

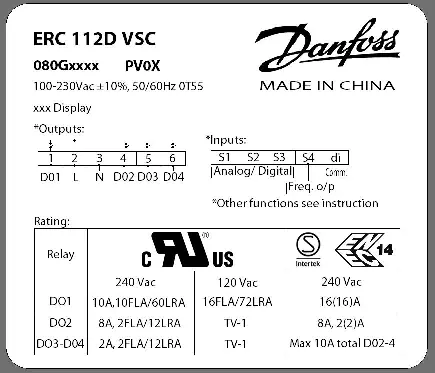

Bedienelemente und Anschlüsse

• Display: LED-Anzeige mit Multifunktionssymbolen.
• Tasten: Vier Tasten (zwei links, zwei rechts) für direkte Funktionen wie "Defrost" (Abtauen) und "Super chill".
• Sensoreingänge: Unterstützt verschiedene Sensoren (S1-S4) für Schranktemperatur, Abtauung, Verflüssiger, Licht oder Bewegung.
• Anschlüsse: Modulares Steckersystem für OEM-Kunden.

Programmierung

Die Konfiguration des Reglers kann auf drei Arten erfolgen:

• KoolProg Software: Software für PC-Programmierung über ein USB-Gateway.
• USB-Programmierschlüssel: Ermöglicht das Speichern und Übertragen von Parametern.
• Docking-Station: Für die Massenprogrammierung in der Fertigungslinie.

Betrieb und Einstellungen

Der Zugriff auf Parameter ist durch drei Passwort-Ebenen geschützt:

1. Ebene 1: Shop-Zugriff (tägliche Nutzung).
2. Ebene 2: Servicetechniker.
3. Ebene 3: OEM-Programmierung.

Passwörter können über die KoolProg Software oder direkt am Gerät (sofern konfiguriert) verwaltet werden.

Parameter-Übersicht

Der Regler bietet über 300 Parameter, unterteilt in Gruppen:

• Thermostat (tHE): Setpoint, Differential, Grenzwerte.
• Lüfter (FAn): Steuerungsmethoden, Verzögerungen, Mindestlaufzeiten.
• Licht (Lig): Steuerung basierend auf Türzustand oder Zeit.
• Pull Down (Pud): "Super Cool"-Funktion zur schnellen Kühlung.
• Abtauung (dEF): Typ (elektrisch, Heißgas, natürlich), Intervalle, Zeitbegrenzungen.
• Kompressor (CoP): Drehzahlregelung, Frequenzbereiche, Schutzfunktionen.
• Alarm (ALA): Grenzwerte für hohe/niedrige Temperaturen, Verzögerungen.
• ECO (ECS): Energiesparstrategien basierend auf Licht- oder Türsensoren.

Fehlerbehebung

Bei Problemen wie "Kompressor startet nicht" oder "Lüfter startet nicht" sollten zunächst die Kabelverbindungen und Sensoren geprüft werden. Der Regler zeigt spezifische Alarmcodes (z.B. "Hi", "Lo", "E01") an, die auf den Fehlerzustand hinweisen.

Sensorplatzierung

Für optimale Ergebnisse muss der Steuerungssensor in der Rückluft zum Verdampfer platziert werden. Der Verdampfersensor sollte dort angebracht werden, wo das Eis zuletzt schmilzt. Der Verflüssigersensor dient dem Kompressorschutz und sollte an der Flüssigkeitsseite des Verflüssigers montiert werden.
