Bedienungsanleitung Druckschalter Danfoss RT 112W
Schnellstartanleitung und Installationshandbuch für den Danfoss RT 112W Druckschalter. Erfahren Sie alles über Montage, elektrische Anschlüsse, Einstellungen und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine Installationsanleitung für den Danfoss Druckschalter Typ RT 112W. Es enthält wichtige Anweisungen zur korrekten Montage, zum elektrischen Anschluss und zur Einstellung des Geräts. Beachten Sie, dass der Druckschalter für den Einsatz in Systemen mit automatischer Wiedereinschaltung konzipiert ist.
Technische Daten
- Umgebungstemperatur: -40 °C bis 70 °C
- Mediumtemperatur: max. 150 °C
- Prüfdruck: max. 7 bar, min. -1 bar
- Schutzklasse: IP65 gemäß EN 60529
- Funktion: Druckwächter mit automatischer Wiedereinschaltung (W)
Montage und Installation
Bei der Montage des Druckschalters sind folgende Punkte zu beachten:
- Ausrichtung: Der Druckschalter sollte senkrecht montiert werden.
- Druckanschluss: Der Anschluss muss so erfolgen, dass Verunreinigungen in der Leitung den Druckeingang nicht blockieren.
- Dämpfung: Bei starken Druckpulsationen sollte eine Dämpfschleife installiert werden.
- Temperaturschutz: Wenn die Gefahr besteht, dass der Druckanschluss über 100 °C heiß wird, muss eine wassergefüllte Dämpfschleife (z. B. aus 10 mm Cu-Rohr) als Temperatursperre eingebaut werden.
- Frostschutz: In Wasseranlagen muss der Druckschalter so positioniert werden, dass er nicht einfrieren kann (z. B. Betrieb auf einem Luftkissen).
- IP65-Schutz: Um die Schutzklasse IP65 zu gewährleisten, muss der Stecker gemäß Fig. 4 montiert werden.
Elektrischer Anschluss
Der elektrische Anschluss erfolgt gemäß dem Schaltplan in Fig. 3:
- 1: Eingang
- 2: Stromlos geschlossen (NC)
- 3: Stromlos offen (NO)
- Erdung: Anschluss am Gehäuse des Druckschalters
Einstellung des Druckschalters
Die Einstellung des Druckschalters erfolgt für die Funktion (Einschalten oder Ausschalten) bei steigendem Druck:
- Verwenden Sie den Einstellknopf (1), um den gewünschten Druckwert einzustellen.
- Lesen Sie den eingestellten Wert gleichzeitig an der Hauptskala (2) ab.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Überhitzung des Druckanschlusses
Verwenden Sie eine wassergefüllte Dämpfschleife (z.B. 10 mm Cu-Rohr) als Temperatursperre, wenn die Temperatur 100 °C übersteigen könnte.
Druckpulsationen im System
Installieren Sie eine Dämpfschleife, um starke Druckschwankungen zu glätten und den Sensor zu schützen.
Frostgefahr in Wasseranlagen
Positionieren Sie den Druckschalter so, dass er nicht einfrieren kann, beispielsweise durch Betrieb auf einem Luftkissen.
Vor der Verwendung
- Stellen Sie sicher, dass der Druckschalter senkrecht montiert wird.
- Prüfen Sie, ob der Anschluss so erfolgt, dass Verunreinigungen den Eingang nicht blockieren.
- Montieren Sie den Stecker gemäß Fig. 4, um die IP65-Schutzklasse zu gewährleisten.
- Überprüfen Sie, ob die Umgebungstemperatur im Bereich von -40 °C bis 70 °C liegt.
Technische Daten in der Praxis
- Max. Mediumtemperatur 150 °C
- Maximale zulässige Temperatur des Mediums, das den Druckschalter durchströmt.
Abbildungen und Diagramme

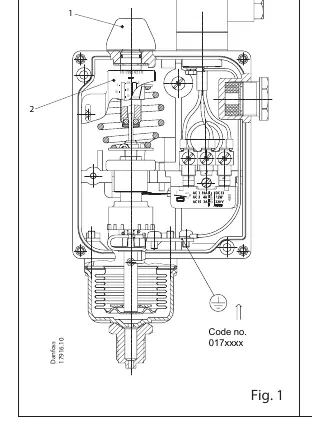

- Fig. 1: Übersicht des Druckschalters mit Einstellknopf (1) und Skala (2).
- Fig. 3: Schaltplan für den elektrischen Anschluss (Eingang, NC, NO).
- Fig. 4: Montagehinweis für den Stecker zur Erreichung der IP65-Schutzklasse.
Modellkompatibilität
- Geeignet für Wasseranlagen, sofern Frostschutzmaßnahmen getroffen werden.
- Nicht für Temperaturen über 100 °C am Druckanschluss ohne Dämpfschleife geeignet.
