Installationsanleitung für Danfoss 027L5085 ICF Ventilstation
Schnellstart- und Installationsleitfaden für die Danfoss ICF Flexline Ventilstation. Erfahren Sie mehr über die modulare Bauweise, Schweißanforderungen, technische Spezifikationen und Wartungsvorteile.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Die Danfoss ICF Flexline Ventilstation ist ein modulares System, das herkömmliche Ventilstränge durch eine einzige Einheit ersetzt. Dies reduziert die Anzahl der Schweißnähte auf nur zwei, was die Installationszeit um bis zu 80 % verkürzt. Das System ist für industrielle Kälteanlagen konzipiert und unterstützt eine Vielzahl von Kältemitteln, einschließlich CO2.
Beschreibung der Ventilstation

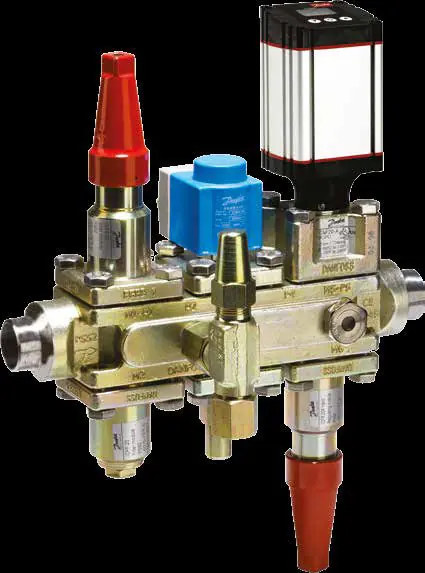

Das ICF-System besteht aus einem Ventilgehäuse, das mit maximal vier oder sechs Funktionsmodulen bestückt werden kann. Es handelt sich um eine Plug-and-Play-Lösung, die für Niederdruck- und Hochdruck-Kältemittel in Flüssigkeitsleitungen, Kompressor-Einspritzleitungen und Heißgasleitungen geeignet ist.
Konstruktion und Installation
- Schweißen: Das System erfordert nur zwei Schweißnähte. Eine Demontage vor dem Schweißen ist nicht erforderlich.
- Anschlüsse: Direkte Schweißanschlüsse ohne Flansche.
- Kompaktheit: Das kompakte Design reduziert den Bedarf an Isolierung.
Wartung und Service
Das modulare Design ermöglicht einen schnellen Zugriff auf einzelne Funktionsmodule. Ein geringes Innenvolumen minimiert den Kältemittelverlust während der Wartung. Ein integrierter Rostschutz sorgt für eine lange Lebensdauer.
Technische Daten
- Anwendung: Industrielle Kältetechnik.
- Kältemittel: Alle gängigen nicht brennbaren Kältemittel (z. B. R717, R744/CO2) sowie nicht korrosive Gase/Flüssigkeiten.
- Temperaturbereich: -60 °C bis +120 °C.
- Maximaler Betriebsdruck: 52 bar g (754 PSI).
- Abmessungen: DN 15 bis DN 40.
- Moduloptionen: Absperrventil, manuelles Regelventil, Filter, Magnetventil, elektronisches Expansionsventil, manuelles Öffnungsmodul, Rückschlagventil, Motorventil oder Blinddeckel.
Zusätzliche Ressourcen
Für die Systemauslegung und Ersatzteilsuche bietet Danfoss digitale Werkzeuge an: Coolselector 2 für Berechnungen, die Danfoss IR App für Ersatzteile sowie 3D-CAD-Symbole auf der offiziellen Website www.danfoss.com/ICF.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Hoher Zeitaufwand bei der Installation herkömmlicher Ventilstränge
Verwendung der ICF Ventilstation, die bis zu 12 Schweißnähte auf nur zwei reduziert.
Schwieriger Zugang zu Modulen bei Wartungsarbeiten
Das modulare Design der ICF-Serie ermöglicht schnellen und einfachen Zugriff auf einzelne Funktionsmodule.
Hoher Kältemittelverlust bei Servicearbeiten
Das geringe Innenvolumen der ICF-Station minimiert den Kältemittelverlust während der Wartung.
Vor der Verwendung
- Prüfen Sie die Kompatibilität der Dichtungsmaterialien mit dem verwendeten Kältemittel.
- Stellen Sie sicher, dass der Betriebsdruck 52 bar nicht überschreitet.
- Verwenden Sie die Danfoss Coolselector Software zur korrekten Dimensionierung.
- Stellen Sie sicher, dass die Schweißumgebung für die direkte Schweißmontage vorbereitet ist.
Technische Daten in der Praxis
- DN 15 bis DN 40
- Nennweitenbereich der verfügbaren Ventilgehäuse.
- -60 °C bis +120 °C
- Zulässiger Temperaturbereich für den Betrieb.
Abbildungen und Diagramme

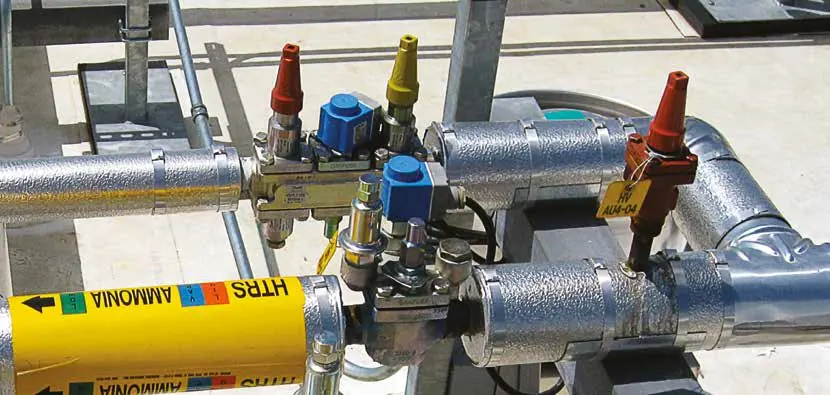

- Das System ersetzt komplexe Rohrleitungsstränge durch eine kompakte, modulare Einheit.
- Die Funktionsmodule können je nach Anforderung (z.B. Absperren, Filtern, Regeln) konfiguriert werden.
Modellkompatibilität
- Geeignet für CO2 (R744), NH3 und HFC/HCFC-Kältemittel.
- Nicht für korrosive Medien geeignet.
